Матричный HDMI переключатель VM0404H обеспечивает подключение и передачу аудио и видео сигналов с любого из четырех HDMI источников (таких, как HD камера, телеприставка, HD-DVD плеер, HD Blu-ray плеер, домашний кинотеатр на базе ПК, игровая приставк и т.д.) на любой из четырех HDMI устройств отображения (монитор, проектор или телевизор ). Gjllth;bdftn 4K-разрешения изображения - UHD (3840 х 2160) и DCI (4096 х 2160) с частотами обновления 30 Гц (4:4:4), 60 Гц (4:2:0). Пульт ДУ и кнопки на передней панели позволяют быстро переключаться между источниками сигнала и и устройствами отображения, а светодиодные индикаторы отображают выбранный источник для каждого дисплея.
Более того, для полной интеграции в различные системы поддерживается управление через встроенный в устройстве, двунаправленный, последовательный порт RS232.
Особенности
- Подключение любых четырех HDMI-источников к любым четырем устройствам отображения с интерфейсом HDMI
- Поддержка 4K-разрешений изображения - UHD (3840 х 2160) и DCI (4096 х 2160) с частотами обновления 30 Гц (4:4:4) и 60 Гц (4:2:0)
- Поддержка EDID Expert™ – функция выбирает оптимальные настройки EDID для плавного переключения, высокого качества отображения и использования лучшего разрешения на каждом из подключенных дисплеев
- Возможность управления несколькими способами - конфигурирование системы может выполняться с помощью кнопок передней панели, ИК-сигналов и по интерфейсу RS-232 Поддержка Dolby True HD и DTS HD Master Audio
- Скорость передачи сигналов до 3.4 Гбит/с для безупречного вывода 4K-видеопотоков
- Поддержка функций HDMI (3D, Deep Color, 4K); совместим с HDCP 1.4
- Шина Consumer Electronics Control (CEC) позволяет взаимосвязанным HDMI-устройствам взаимодействовать и отвечать на сигналы одного пульта дистанционного управления
- Поддержка функциональной возможности LockPro™, разработанной компанией ATEN для надежного закрепления HDMI-кабелей на устройствах
- Защита для HDMI от электростатического напряжения (ESD)
- Возможность обновления микропрограммы
- Возможность монтажа в стойку (высота 1U)
Комплектация
- 1x матричный HDMI-коммутатор VM0404HA 4x4 4K
- 1x адаптер питания
- 1x ИК-пульт дистанционного управления
- 1x ИК-приемник
- 1x комплекта для монтажа
- 1x пользовательское руководство

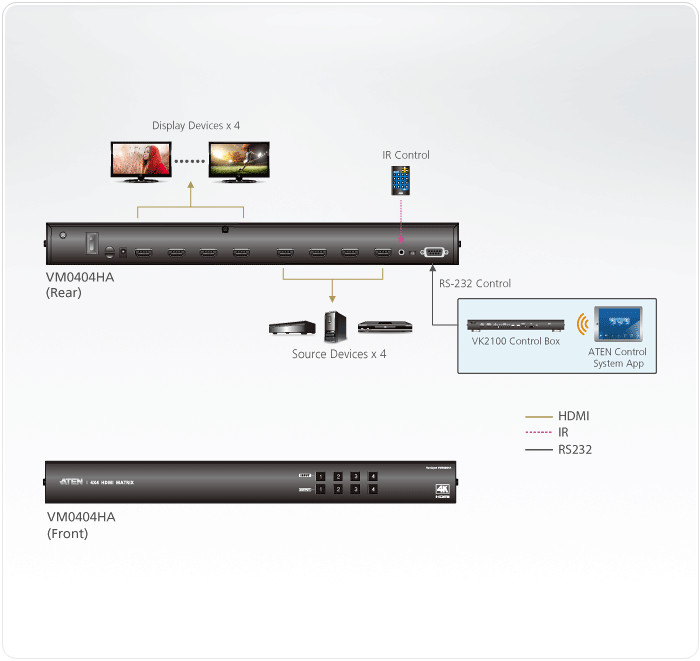

Схема подключения
Спецификация
| Видеовход |
| Интерфейсы |
Гнездо HDMI тип А (черного цвета) - 4 шт. |
| Импеданс |
100 Ώ |
| Макс. расстояние |
1.8 м |
| Видеовыход |
| Интерфейсы |
Гнездо HDMI тип А (черного цвета) - 4 шт. |
| Импеданс |
100 Ώ |
| Макс. расстояние |
15 м |
| Видео |
| Макс. скорость передачи данных |
10.2 Гбит/с (3.4 Гбит/с на каждую полосу) |
| Макс. частота пикселизации |
340 МГц |
| Соответствие |
HDMI (3D, 4K, Deep Color)
Совместимость с HDCP 1.4
Consumer Electronics Control (CEC) |
| Макс. разрешение |
До 4096 x 2160 / 3840 x 2160 при 60 Гц (4:2:0);
4096 x 2160 / 3840 x 2160 при 30 Гц (4:4:4) |
| Макс. расстояние |
До 15 м |
| Управление |
| USB |
Порт Micro USB - 1 шт (для обновления микропрограммы) |
| RS-232 |
Разъем: Гнездо DB-9 (черного цвета) - 1 шт.
Скорость (бит/с) и протокол:
Скорость (бит/с): 19200, Биты данных: 8, Стоповые биты:1, Четность: Нет, Управление потоками: Нет |
| ИК |
Миниатюрное гнездо стерео (черного цвета) - 1 шт. |
| Параметры EDID |
Режимы EDID: Default / Port1 / Remix |
| Питание |
| Разъемы |
Разъем для подключения питания постоянного тока (черного цвета) - 1 шт. |
| Потребление |
5В постоянного тока, 10.58 Вт |
| Температура и влажность |
| Рабочая температура |
0-40°C |
| Температура хранения |
-20 - 60°C |
| Влажность |
0 - 80% рт. ст. без образования конденсата |
| Физические свойства |
| Корпус |
Металлический |
| Масса |
2.02 kg ( 4.45 lb ) |
| Размеры (Д х Ш х В) |
43.72 x 16.29 x 4.40 cm
(17.21 x 6.41 x 1.73 in.) |
| Картонная упаковка |
3 шт. |
| Примечание |
Обратите внимание, что для некоторых изделий монтируемых стойку, физические размеры (ШxГxВ) выражаются в формате (ДxШxВ).
|
Гарантия 12 мес.
