Матричный HDMI переключатель компании ATEN VM6404H позволяет одновременно подключить четыре HDMI-источника к четырем различным устройствам отображения HDMI сигнала (мониторам, дисплеям или проекторам). Устройство поддерживает два самых современных стандарта 4K видео разрешений: 3840 x 2160 и 4096 x 2160. VM6404H позволяет выполнять мощную обработку видео высокой четкости, выдавая изображение в разрешении 4K на четыре дисплея. Устройство поддерживает независимое подключение любого порта выхода к любому порту входа.
Специально разработанная технология «бесшовного» переключения использует матричную архитектуру FPGA, которая обеспечивает непрерывность потоков видео, управление ими в реальном времени и стабильную передачу сигналов.
Встроенная функция масштабирования изображений («scaler») позволит преобразовать исходные разрешения видеосигналов, в разрешения оптимальные для устройств отображения, сохраняя при этом наилучшее качество изображения на каждом из подключенных дисплеев.
Помимо базовых возможностей матричного коммутатора, ATEN VM5404H имеет функционал для создания видеостен, позволяющим с помощью простого графического интерфейса пользователя с доступом по сети создать до 8 настраиваемых профилей конфигурации, которые могут содержать различные макеты видеостен.
Особенности
- Коммутирует каждый из 4-х подключенных HDMI источников с любым из 4-х HDMI устройств отображения.
- Конфигурирование с помощью ЖК-экрана на передней панели / кнопок и ИК-пульта дистанционного управления
- Управление осуществляется с помощью двунаправленного последовательного контроллера RS-232 / Ethernet / программы Telnet / кнопок на передней панели / ИК-пульта дистанционного управления и Web-интерфейса
- Встроенная функция масштабирования (скейлер) преобразует входные разрешения в наиболее подходящие для дисплеев, подсоединенных к каждому порту вывода, поддерживая масштабирование 4K , как в большую, так и в меньшую сторону
- Поддержка технологии Seamless Switch™ с лежащей в основе схемой ATEN FPGA, которая обеспечивает непрерывность потоков видео, управление ими в реальном времени и стабильную передачу сигналов.
- Поддержка функции создания видео-стены – позволяет пользователю с помощью простого графического интерфейса и возможностью доступа по сети создать до 8 настраиваемых профилей различных макетов видеостен
- EDID Expert – функция выбирает оптимальные настройки EDID для плавного переключения, высокого качества отображения и использования лучшего разрешения на каждом из подключенных дисплеев
- Возможность обновления микропрограммы
- Возможность монтажа в стойку (высота 1U )
Комплект поставки
- 1 x HDMI матричный выключатель VM6404H
- 1 х шнур питания
- 1 x ИК-пульт управления
- 1 х ИК-приемник
- 1 x комплект для монтажа
- 1 х инструкция по эксплуатации

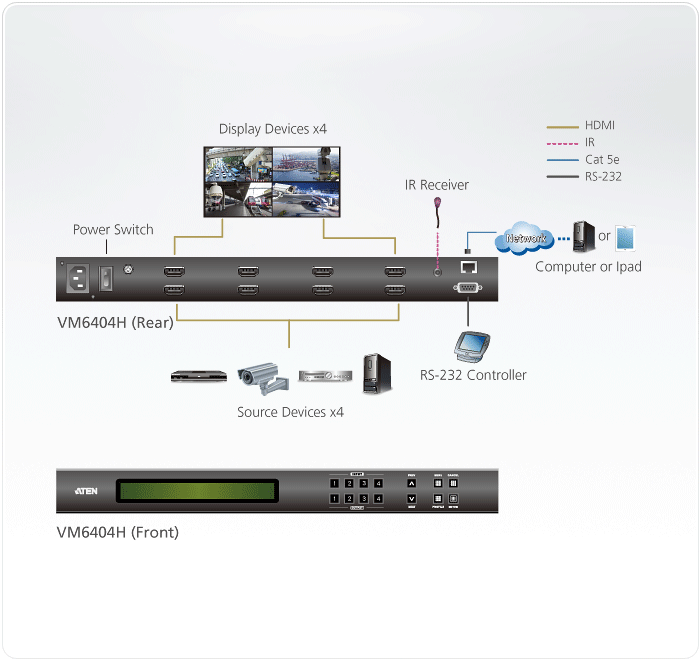

Схема подключения
Спецификация
|
Параметры
|
Значение
|
| Видеовход |
Интерфейс |
4 x HDMI, Тип A гнездо (черный) |
| Импеданс |
100 Ом |
| Максимальное расстояние |
1,8 м |
| Видеовыход |
Интерфейс |
4 x HDMI, Тип A гнездо (черный) |
| Импеданс |
100 Ом |
| Максимальное расстояние |
15 м |
| Видео |
Макс. скорость передачи данных |
10.2 Гбит/с (3.40 Гбит/с на каждую полосу) |
| Макс. частота пикселизации |
340 MHz |
| Соответствие |
HDMI (3D, Deep Color, 4K);
совместимость с HDCP 2.2;
Consumer Electronics Control (CEC) |
| Макс. разрешение |
до 3840 x 2160 @30 Hz (4:4:4),
3840 x 2160 @60 Hz (4:2:0),
4096 x 2160 @ 30Hz (4:4:4),
4096 x 2160 @ 60 Hz (4::2:0) |
| Макс. расстояние |
До 15 м |
| Управление |
RS-232 |
Разъем: 1 x DB-9 гнездо (черный);
Скорость передачи данных: 19200, Бит данных: 8, Стоп-бит: 1,
Четность: Нет,
Контроль потока: Нет |
| ИК |
1 x Mini Stereo гнездо (черное) |
| Ethernet |
Разъем: 1 x RJ-45, гнездо |
| Установки EDID |
Режим EDID: Default / Port 1 / Remix / Customized (Поддерживается мастер установки EDID) |
| Электропитание |
Разъем: 1 x 3-контактное гнездо переменного тока;
I/P Rating:100-240 VAC;50-60Hz;1.0A
Потребляемая мощность: 120VAC,47.6W; 230VAC, 47.5W |
| Среда |
Рабочая температура |
0 ~ 50° С |
| Температура хранения |
-20 ~ 60° С |
| Влажность |
0 ~ 80% относительная,без конденсации |
| Физические характеристики |
Материал корпуса |
Металл |
| Вес |
5.02 кг |
| Размеры (Д x Ш x В) |
43.24 x 35.23 x 4.40 см
|
|
Гарантия 12 мес.
