Сервер хранения данных формата 4U
RS540-E8-RS36-ECP – это сервер формата 4U, который позволяет установить большое количество накопителей и объединить их в RAID-массивы. Энергоэффективный и надежный, он будет прекрасным выбором для информационных центров и корпоративных серверных приложений.
Большое число отсеков для накопителей

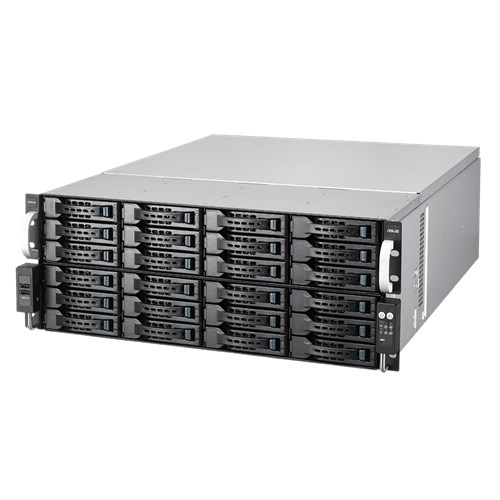

У сервера RS540-E8-RS36-ECP имеется сразу 36 отсеков для установки 3,5-дюймовых накопителей с интерфейсом SAS или SATA (24 спереди и 12 сзади) с функцией «горячей» замены устройств. Кроме того, загрузочный накопитель с операционной системой можно подключить в слот M.2 или установить в один из двух 2,5-дюймовых отсеков (также с функцией «горячей» замены).
Поддержка контроллеров ASUS PIKE II
Данный сервер является совместимым с дисковыми контроллерами ASUS серии PIKE II, с помощью которых можно еще больше увеличить емкость или производительность дисковой подсистемы. Например, реализовать поддержку интерфейса SAS новейшей версии с пропускной способностью до 12 Гбит/с или собрать RAID-массив.
Слоты расширения

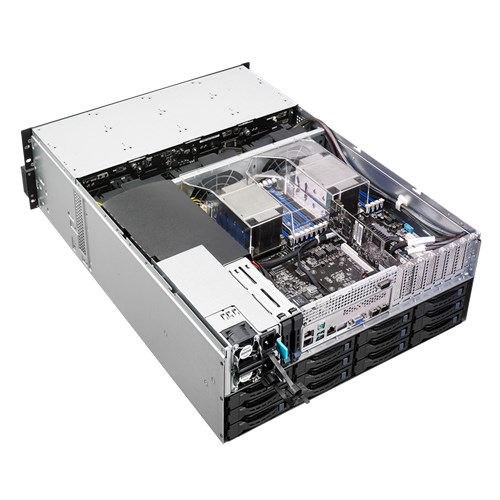

RS540-E8-RS36-ECP предлагает четыре слота для плат расширения: один PCIe 3.0 x16, два PCIe 3.0 x8 и один специализированный слот PCIe 3.0 x8 для мезонинных карт стандарта OCP. Таким образом, сервер допускает гибкую настройку своей аппаратной конфигурации.
Современные компоненты
Данный сервер оснащается двумя высокоэффективными (стандарт 80 PLUS Platinum) блоками питания мощностью 800 Вт, один из которых служит в качестве запасного. Благодаря возможности «горячей» замены техобслуживание любого из блоков питания проводится без выключения всей системы. Высокой энергоэффективности сервера также способствуют современные компоненты, например конденсаторы с расчетным сроком службы до 12 000 часов при высокой рабочей температуре.
Упрощенная диагностика
RS540-E8-RS36-ECP оснащается светодиодным индикатором процесса загрузки, отражающим статус сервера с момента запуска аппаратных компонентов и до старта операционной системы с приложениями. Для быстрой проверки состояния центрального процессора и памяти также имеются соответствующие светодиодные индикаторы.
Практичный дизайн
Для идентификации сервера в рамках кластера каждый экземпляр RS540-E8-RS36-ECP оснащается специальной меткой.
Удаленное администрирование
Модуль ASMB8-iKVM обеспечивает удаленный доступ к системе в соответствии со стандартом IPMI 2.0, а программное обеспечение ASWM Enterprise предлагает удобный веб-интерфейс для управления всеми функциями сервера.
Процессор
Количество установленных процессоров Не установлено
Модельный ряд Intel® Xeon® processor E5-2600 v4/v3 family; QPI up to 9.6GT/s

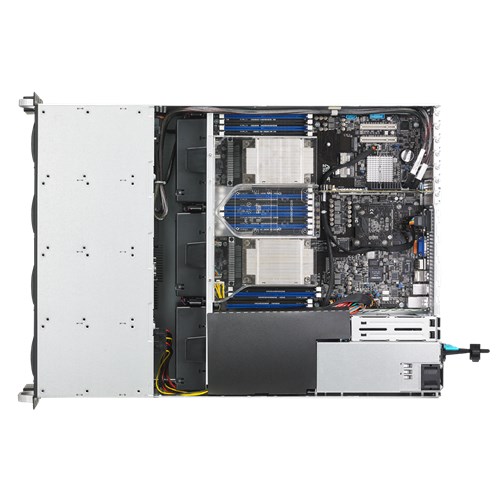

Материнская плата
Количество материнских плат 1
Форм-фактор EATX
Модель материнской платы Z10PR-D1
Чипсет Intel C612
Сокет LGA2011-3
Количество сокетов 2
Поддержка PCI Express 3.0 Есть
Количество PCI-E 16x 1 шт
Количество PCI-E 8x 3 шт
Количество SATA 6 Gb/s 9 шт
Количество M.2 1 шт
Возможность размещения DOM Есть
Аудиокарта Отсутствует
BIOS/UEFI 128Mb SPI Flash EEPROM with AMI BIOS
Intel AMT 9.0 (IPMI 2.0) Есть
Оперативная память
Тип DIMM DDR4 ECC REG 1600-2400 Mhz
Количество слотов оперативной памяти 16
Максимальный объем 2 ТБ
Жесткий диск
Форм-фактор 2,5", 3,5"
Наличие HDD Нет
Максимальное кол-во жестких дисков 38 шт
Характеристики RAID массивов
Тип контроллера Intel C612
Поддерживаемые уровни RAID 0, 1, 5, 10
Поддерживаемые дисковые интерфейсы SATA
Графический адаптер
Чипсет интегрированного графического адаптера Aspeed AST2400
Объем видеопамяти 32 МБ
Корпус
Форм-фактор Rack Mount
Количество юнитов 4 U
Количество внешних отсеков 3.5" 36 шт
Количество внешних отсеков 2.5" 2 шт
Горячая замена жесткого диска Есть
Допустимая высота карт расширения LP
Количество встроенных вентиляторов 3 шт
Количество блоков питания в поставке 2 шт
Мощность блока питания 800 Вт
Максимальное количество блоков питания 2 шт
Горячая замена блока питания Есть
Кнопки на передней панели Power, System Reset
Индикация 2 Network Activity LEDs, Fan Fail/System Over Heat LED, HDD activity LED, Power Status LED, Unit Identification (UID) LED
Габариты 444 x 176 x 615 мм, вес 25.9 кг
Модель ASUS R40D 4U Rackmount Chassis (13SV0006AM2001)
Разъемы на передней панели
USB 2.0 2 шт

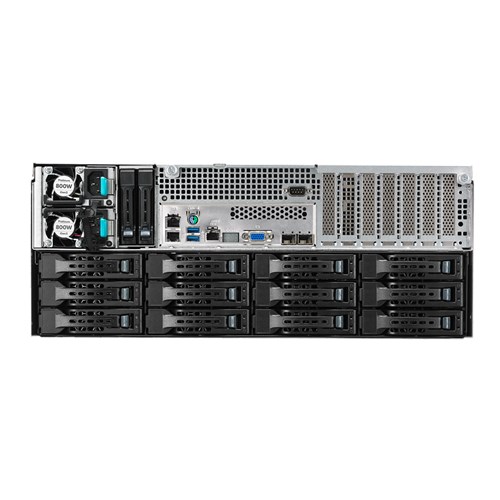

Разъемы на задней панели
Количество USB 3.0 2 шт
PS/2 1 шт
Количество сетевых интерфейсов 2 шт
Тип сетевых интерфейсов LAN 1000 Мбит/с (RJ-45) Intel® I210AT
Разъем IPMI (Management LAN) 1 шт
D-Sub 1 шт
Гарантия 36 мес.
