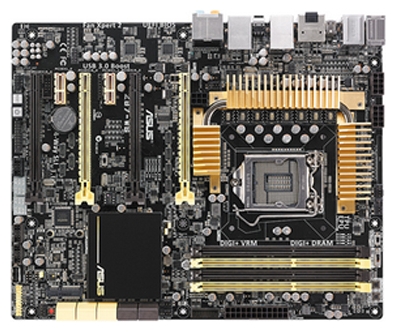

Материнская плата Asus Z87-WS

Материнская плата для высокопроизводительных рабочих станций

Четыре слота PCI Express 3.0 x16

Материнская плата Z87-WS предназначена для создания мощных многопроцессорных графических конфигураций, в которые могут входить до четырех графических процессоров NVIDIA или AMD (причем поддерживается до четырех двухслотовых видеокарт). Она идеально подходит для таких задач, как проектирование, медицинские исследования, имитационное моделирование, визуализация. Множество слотов расширения дают возможность наращивания функциональности рабочей станции за счет установки дополнительных устройств: контроллеров RAID, SSD корпоративного класса c интерфейсом PCI Express, плат видеозахвата и т.д.

Технология ASUS Dr. Power

Эксклюзивная технология ASUS Dr. Power, реализованная в данной материнской плате, осуществляет мониторинг параметров блока питания, заранее предупреждая о возможных проблемах. Таким образом, у пользователя появляется возможность избежать потери данных в случае отключения электропитания. Также на плате установлен светодиодный индикатор, сигнализирующий о неполадках в системе питания, мешающих загрузке компьютера. Он значительно облегчает и ускоряет диагностику проблем такого рода.

Серверный сетевой контроллер от Intel

Два порта Gigabit Ethernet, реализованные на базе контроллера Intel® i210, обеспечивают высокую скорость передачи данных с минимальным уровнем задержек. Кроме того, аппаратное сетевое решение позволяет освободить ресурсы центрального процессора для других задач.

Высокая эффективность

К достоинствам новой материнской платы относится высококачественная система питания с поддержкой технологии ASUS Beat Thermal Chokes, обеспечивающая высокий КПД (до 93%) при нормальном уровне загрузки процессора. Благодаря специальному конструкторскому решению температура на дросселях системы питания снижена на 3-5°С, что делает их работу более стабильной и долговечной.

Технология Dual Intelligent Processors 4

Технологии ASUS Dual Intelligent Processors 4 и 4-Way Optimization

Повышенная производительность и эффективность, управление цифровой системой питания, снижение шума и улучшенное охлаждение – в один щелчок.

Динамическая настройка производительности

Для многих пользователей поиск оптимальных системных настроек является непростой задачей. Теперь для того, чтобы получить наивысшую производительность, эффективность питания, надежное питание, тихое и надежное охлаждение пользователю достаточно нажать всего на одну кнопку. Оптимизация настроек происходит в реальном времени!

Отменная производительность

Компьютер, созданный на базе данной материнской платы, справится с любой задачей. Современные игры, мультимедийные, офисные многие другие приложения будут работать на нем без малейшей задержки.

Ключевые особенности

• Производительность: разгон CPU/iGPU с помощью контроллера TPU
• Эффективность: низкое энергопотребление, возможность отключения питания контроллеров ввода/вывода
• Цифровая система питания: управление параметрами напряжения процессора в реальном времени с помощью системы питания DIGI+
• Гибкое управление работой вентиляторов: интеллектуальная система управления вентиляторами Fan Xpert 2

Новый интерфейс UEFI BIOS

UEFI BIOS с удобным интерфейсом

Упрощенный режим – специально для неопытных пользователей

ASUS UEFI BIOS представляет собой реализацию стандарта UEFI (Unified Extensible Firmware Interface – Унифицированный расширяемый интерфейс прошивки), который пришел на смену традиционным системам BIOS. Одним из видимых невооруженным взглядом преимуществ ASUS UEFI BIOS является поддержка не только клавиатуры, но и мыши. Кроме того, специально для неопытных пользователей предлагается упрощенный режим работы (EZ Mode), в котором можно легко и быстро задать базовые настройки компьютерной системы.

1. Настройка времени

В режиме EZ Mode можно легко задать системное время и дату с помощью одной лишь мыши.

2. Настройка профилей XMP

В данном режиме можно быстро задействовать профили XMP для разгона памяти.

3. Настройка вентиляторов

В режим EZ Mode добавлена возможность гибкого управления вентиляторами системы охлаждения.

4. Информация о SATA

Отображает данные о портах SATA и подключенных к ним устройствах.

Избранное

Все нужные функции - на одной странице

Чтобы добавить настройки в Избранное при работе в расширенном режиме BIOS достаточно нажать клавишу F4 или щелкнуть правой кнопкой мыши.

Ярлыки

Быстрый доступ к часто используемым настройкам

Чтобы создать ярлыки для быстрого доступа к часто используемым настройкам достаточно нажать клавишу F4 или щелкнуть правой кнопкой мыши. Для их последующего использования нужно нажать клавишу F3.

Quick Note

Вам больше не придется искать бумагу и ручку, чтобы записать важную информацию в процессе настройки компьютера. Функция Quick Note, реализованная прямо в BIOS материнской платы ASUS, служит именно для этой цели – записи каких-либо идей или чисел, которые могут пригодиться впоследствии.

Последние изменения

Постоянно забываете, какие именно настройки BIOS вы изменили? Новая функция в BIOS материнских плат ASUS позволяет с легкостью отслеживать историю всех изменений в настройках.

ASUS SSD Caching II

Быстрая дисковая подсистема

Одним из способов ускорения дисковой подсистемы компьютера является использование твердотельного диска в качестве кэша для основного жесткого диска. Технология ASUS SSD Caching II позволяет сделать это одним щелчком мыши, даже не перегружая компьютер. Гибридная дисковая подсистема будет значительно более быстрой, чем обычная.

Network iControl

Управление сетевым трафиком в реальном времени

Программная утилита Network iControl позволяет задать приоритеты использования пропускной способности сетевого соединения различными приложениями с помощью удобного пользовательского интерфейса. Это легкий в использовании инструмент для управления сетевым контроллером компьютера.

PCI Express 3.0

Высокоскоростной интерфейс PCI Express 3.0 PCI Express 3.0 – это новейшая версия периферийной шины, которая вдвое увеличивает пропускную способность по сравнению с предыдущей версией (до 32 ГБ/с в режиме x16). При этом она является обратно совместимой с устройствами, разработанными для PCI Express 1.0 и 2.0.



Интегрированная поддержка USB 3.0

Больше скоростных портов USB, больше возможностей!

Удобный доступ к высокоскоростным портам USB. Интерфейс USB 3.0 обеспечивает скорость обмена данными в 10 раз выше, чем USB 2.0. Данная материнская плата обеспечивает отличные возможности для подключения устройств с поддержкой этого высокоскоростного интерфейса.

Расширенная поддержка SATA 6 Гбит/с

Увеличенное количество высокоскоростных портов

В данной материнской плате реализована поддержка дополнительных портов SATA 6 Гбит/с для улучшенной расширяемости.

Z87-WS имеет также встроенный порт mSATA Гбит/с, который можно использовать для установки быстрого SSD.

AI Suite 3

Быстрый доступ к инновационным функциям ASUS

Все эксклюзивные функции и технологии ASUS теперь доступны посредством единого программного интерфейса ASUS AI Suite 3. С его помощью можно осуществлять разгон компьютера, управлять параметрами энергопотребления и вентиляторами, изменять напряжения и следить за состоянием системы. Единый интерфейс избавляет пользователя от необходимости переключаться между дюжиной разных утилит.

USB BIOS Flashback

Самый удобный способ прошивки BIOS

Для ускорения интерфейса USB 3.0 специалисты ASUS реализовали поддержку протокола UASP в Windows 3,0. Оптимальный режим работы интерфейса USB 3.0 для подключенного устройства определяется автоматически, без вмешательства пользователя.

MemOK!

Память – в порядке!

MemOK! – это интегрированное в материнскую плату средство исправления ошибок в работе системной памяти, цель которого состоит в том, чтобы обеспечить стабильную загрузку системы с помощью максимально безопасных настроек. Для ее использования достаточно просто нажать на соответствующую кнопку.

Быстрое и удобное подключение к корпусу компьютера

Переходник Q-Connector облегчает подключение к материнской плате кабелей, идущих от передней панели корпуса компьютера. Он избавляет от необходимости присоединять корпусные кабели по одному и позволяет избежать ошибок при подключении.

Q-LED

Для диагностики компьютера

Система светодиодных индикаторов ASUS Q-LED позволяет с легкостью определить, какой именно компонент является причиной неполадок в работе компьютера.

Уникальные возможности Windows 8

DirectKey

Прямой доступ в BIOS

Пользователи, которые часто меняют настройки BIOS, смогут сэкономить время с помощью специальной кнопки Direct Key. Нажав на нее при выключенном компьютере, вы моментально загрузите BIOS, поэтому вам больше не придется для этого отчаянно бить по клавише Del во время обычной загрузки системы.



Гибкие настройки загрузчика ОС

Удобное конфигурирование процесса загрузки

С помощью удобного интерфейса BIOS пользователь может указать предпочтительный метод загрузки: ускоренный (занимающий всего пару секунд*) или обычный. Заданный метод будет применяться при всех последующих загрузках операционной системы.
*Доступно не у всех моделей.


Probe II Sense

Для мониторинга параметров системы

Популярное приложение ASUS для мониторинга компьютера в режиме реального времени теперь доступно в версии для Windows 8 – его можно установить на стартовый экран операционной системы в виде анимированной плитки. Приложение Probe II Sense доступно в магазине Windows Store, причем совершенно бесплатно!

Кристально чистый звук

DTS Connect

DTS Connect – система кодирования звука компьютерных приложений в формат DTS и его вывод через S/PDIF. В ее состав входят компоненты DTS Neo: PC (предназначается для создания виртуального многоканального звука из стерео-источников) и DTS Interactive (кодирует аудиопотоки в реальном времени для вывода на внешний декодер).

DTS UltraPC II

Технология DTS Surround Sensation UltraPC предназначена для создания достоверного трехмерного звукового окружения даже при передаче сигнала на две колонки или наушники. Благодаря этим технологиям вы сможете насладиться высоким качеством звучания уровня современного домашнего кинотеатра.

Графическая подсистема

Поддержка видеоформата 4K Ultra HD

Материнская плата поддерживает встроенное графическое ядро, способное выводить изображение на три монитора одновременно в формате 4K Ultra HD. Подключение мониторов осуществляется по интерфейсам DisplayPort, mini-DisplayPort и HDMI.

Поддержка Ultra-HD 4K

Будущее видеоформатов

На смену популярному формату видео Full HD 1080p идет новый – Ultra HD, и данная материнская плата уже обеспечивает его поддержку за счет совместимости со встроенным графическим ядром, способным выводить видеопоток с разрешением 4096х2160 пикселей по HDMI или DisplayPort.

Подключение до трех мониторов формата Full HD к одному разъему

Интерфейс DisplayPort 1.2 с технологией Multi-Stream Transport (MST) дает возможность подключать до трех мониторов с форматом экрана 1080p к одному разъему.

Intel® Collage Display

Технология Intel Collage Display позволяет выводить изображение на несколько мониторов одновременно, при этом каждый монитор отображает часть общей картинки. Для ее использования могут потребоваться специальные адаптеры, например DisplayPort-разветвители. Одновременно можно подключить до шести мониторов. В случае их горизонтального расположения разрешение будет составлять 7680х1200 пикселей, а в случае вертикального – 3840х2400 пикселей.

Горизонтальное расположение: изображение с разрешением до 7680 x 1200 точек

Вертикальное расположение: изображение с разрешением до 3840 x 2400 точек

Характеристики процессора и чипсета

Разъем LGA1150 для процессоров Intel Core i7, i5 и i3 четвертого поколения

Данная материнская плата совместима с процессорами Intel для разъема LGA1150, которые включают в себя интегрированное графическое ядро и контроллеры памяти и шины PCI Express для поддержки двухканальной DDR3 SDRAM и 16 линий PCI Express 3.0/2.0. Такие процессоры отличаются высокой производительностью и непревзойденной энергоэффективностью.

Чипсет Intel® Z87 Express

Intel Z87 Express – это новейший чипсет, оптимизированный для работы с процессорами Intel серий Core i7, Core i5, Core i3 четвертого поколения, устанавливаемыми в разъем LGA1150. Он отличается высокой стабильностью, производительностью и пропускной способностью. Z87 предлагает шесть портов USB 3.0 и шесть портов SATA 6 Гбит/с, а также позволяет использовать графическое ядро, встроенное в современные процессоры Intel.

Технология Intel® Smart Response

Скорость твердотельного накопителя, емкость жесткого диска!

В новых материнских платах ASUS реализована технология Intel Smart Response, которая обеспечивает ускорение дисковой подсистемы при одновременном снижении ее энергопотребления за счет использования твердотельного диска небольшой емкости (но не менее 18,6 ГБ) в качестве кэша для основного жесткого диска.

Технология Intel® Smart Connect

Автоматическое обновление данных

Ваш компьютер может получать обновления онлайн-контента для избранных приложений, даже находясь в спящем режиме. После включения компьютера вам не придется ждать, пока закончится синхронизация.

Технология Intel® Rapid Start

Моментальный выход из спящего режима

Intel Rapid Start обеспечивает быстрый выход компьютера из спящего режима, сохраняя содержимое системной памяти на твердотельный диск.

Процессор
Socket LGA1150
Поддерживаемые процессоры Intel Core i7/Core i5/Core i3/Pentium/Celeron/Xeon E3-1200/12x5 v3 series
Поддержка многоядерных процессоров есть
Чипсет
Чипсет Intel Z87
BIOS AMI
Поддержка EFI есть
Поддержка SLI/CrossFire SLI/CrossFireX
Память
Память DDR3 DIMM, 1333 - 2800 МГц
Количество слотов памяти 4
Поддержка двухканального режима есть
Максимальный объем памяти 32 Гб
Дисковые контроллеры
IDE нет
SATA количество разъемов SATA 6Gb/s: 10, RAID: 0, 1, 5, 10 на основе Intel Z87, Marvell PCIe 9230
Количиство разъемов mSATA 1
Слоты расширения
Слоты расширения 4xPCI-E x16, 2xPCI-E x1
Поддержка PCI Express 2.0 есть
Поддержка PCI Express 3.0 есть
Аудио/видео
Звук 7.1CH, HDA, на основе Realtek ALC1150
Сеть
Ethernet 2x1000 Мбит/с, на основе Intel I210
Подключение
Наличие интерфейсов 15 USB, из них 6 USB 3.0 (4 на задней панели), 1xFireWire (IEEE1394a), выход S/PDIF, 1xCOM, DisplayPort, HDMI, 2xeSATA, 2xEthernet, PS/2 (клавиатура), PS/2 (мышь)
Разъемы на задней панели 8 USB, из них 4 USB 3.0, оптический выход, HDMI, 2xeSATA, 2xEthernet, PS/2 (клавиатура), PS/2 (мышь)
Основной разъем питания 24-pin
Разъем питания процессора 8-pin + 8-pin
Тип системы охлаждения пассивное
Дополнительные параметры
Форм-фактор ATX
Комплектация заглушка тыловых портов корпуса, 1 кабель для COM порта, 10 кабелей SATA 6Gb/s, 1 мостик 3-Way SLI, 1 мостик 4-Way SLI, 1 мостик SLI, Q-коннектор (2 в 1), планка 2 порта USB2.0 + 1394
Дополнительная информация 1 x Mini Display порт
Гарантия 36 мес.
