Аппаратное обеспечение
|
|
Интерфейсы
|
• Порт 10/100Base-TX
• Порт 100Base-FX с разъемом SC
|
|
Индикаторы
|
• PWR
• Link/Act
• Full Duplex/Collision
• 100 (для порта на витой паре)
|
|
Переключатели
|
• Дуплексный режим оптического порта
|
|
Сетевые кабели
|
• 10Base-T: 2-парный категории 3/4/5/5e, неэкранированная витая пара (до 100 м)
• 10/100Base-TX: 2-парный категории 5/5e, неэкранированная витая пара (до 100 м)
• 100Base-FX: одномодовый оптический кабель 9/125 мкм с разъемом SC (до 15 км)
|
|
Разъем питания
|
• Разъем для подключения адаптера питания
|
|
Функционал
|
|
Стандарты и функции
|
• IEEE 802.3 10Base-T
• IEEE 802.3u 100Base-TX
• IEEE 802.3u 100Base-FX
• Управление потоком IEEE 802.3x
• Автоматическое определение MDI/MDIX
|
|
Дуплексный режим
|
• Полудуплекс / Полный дуплекс
|
|
Скорость передачи данных
|
• Ethernet: 10 Мбит/с (полудуплекс) / 20 Мбит/с (полный дуплекс)
• Fast Ethernet: 100 Мбит/с (полудуплекс) / 200 Мбит/с (полный дуплекс)
|
|
Функции медиаконвертера
|
• Преобразование среды передачи данных из 10/100Base-TX в 100Base-FX
• Передача на полной скорости канала
• Возможность использования в качестве отдельного устройства или при установке в шасси
• Горячая замена при установке в шасси
|
|
Метод коммутации
|
• Store-and-forward
|
|
Jumbo-фрейм
|
• 1 600 байт
|
|
Управление
|
• Через шасси DMC-1000 с установленным модулем управления DMC-1002
|
|
Физические параметры
|
|
Размеры (Д x Ш x В)
|
• 88 x 120 x 25 мм
|
|
Вес
|
• 0,292 кг
|
|
Условия эксплуатации
|
|
Питание
|
• Адаптер питания
- Выход: 5 В / 1 А
|
|
Максимальная потребляемая мощность
|
• 1,8 Вт
|
|
MTBF (часы)
|
• 713 902
|
|
Длина волны
|
• 1310 нм
|
|
Длина поддерживаемого оптического кабеля
|
• До 15 км
|
|
Температура
|
• Рабочая: от 0 до 40 °C
• Хранения: от -25 до 70 °C
|
|
Влажность
|
• От 10% до 90% без конденсата
|
|
Комплект поставки
|
|

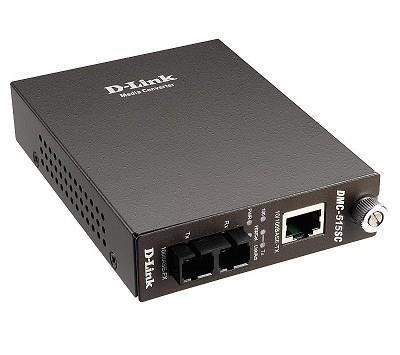

• Медиаконвертер DMC-515SC
• Адаптер питания
• Эксплуатационная документация
• Гарантийный талон
|
|
Прочее
|
|
EMI
|
• FCC Class A
• CE Class A
• VCCI Class A
|
