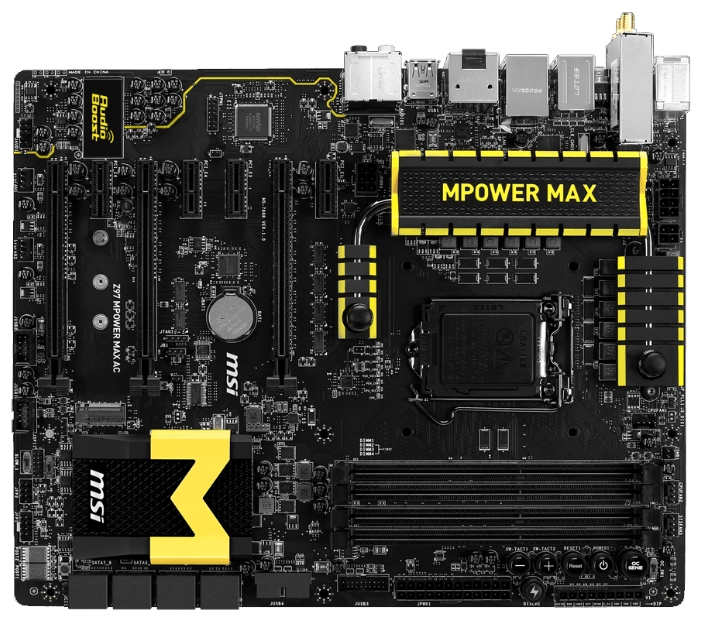

Материнская плата MSI Z97 MPOWER MAX AC

Без границ

Концепция плат серии MSI Overclocking основана на четырех принципах:

• Мнения профессиональных оверклокеров должны быть учтены
• Поддержание лидирующих позиций по энергоэффективности и стабильности
• Использование только эффективных инструментов разгона
• Использование наработок в области графических карт серии Lightning

РЕВОЛЮЦИЯ В ОВЕРКЛОКИНГЕ

• OC Certified
• Использование наработок в области VGA серии Lightning
• Улучшенные компоненты
• Улучшенное питание
• Улучшенное охлаждение
• Компоненты Military Class
• Дизайн сокета для EXTREME разгона
• Печатная плата для разгона
• Оверклокерский БИОС
• OC ESSENTIALS - Необходимые инструменты для разгона
• DigitALL power PWM

Сертифицированы для оверклокинга

Печатная плата для разгона

Специальная оверклокерская печатная плата у системных плат MSI имеет совершенно новый дизайн, с увеличенным на 50% количеством слоев. Это способствует лучшим разгонным показателям. Дорожки питания на плате изолированны от сигнальных дорожек. Это позволяет добиться большей производительности и стабильности. Теперь элементы платы могут располагаться ближе друг к другу не вызывая при этом интерференции. Каждая оверклокерская плата MSI настроена на лучшую стабильность при работе в экстремальных условиях эксплуатации:

• Увеличенное количество слоев печатной платы
• Низкая чувствительность к влажности
• Высокая плотность стекловолокна печатной платы
• Улучшенная защита от электростатических разрядов

DigitALL Power PWM

DigitALL Power - цифровое управление PWM с обратной связью. Это позволяет точно устанавливать напряжение и снижать энергопотребление. С помощью переключателя аналогово-цифровой обратной связи у вас появляется возможность калибровки линии нагрузки на вольт-амперной характеристике.

ДИЗАЙН СИСТЕМЫ ОХЛАЖДЕНИЯ

Кроме внушающего трепет внешнего вида системы охлаждения MPOWER, ее эффективность и потенциал охлаждения не оставляет сомнений. Поскольку она разработана для работы в условиях с плохой вентиляцией, такое решение является идеальным для установки жидкостной системы охлаждения.

ДИЗАЙН СОКЕТА ДЛЯ EXTREME РАЗГОНА

Что может быть печальнее невозможности установки новой системы охлаждения на Вашу материнскую плату? Благодаря отзывам профессиональных оверклокеров, интенсивным исследованиям, уникальному дизайну и компонентам Military Class 4 мы смогли обеспечить достаточно свободного места вокруг процессорного сокета для установки любой системы охлаждения. Достаточный запас свободного места в районе сокета процессора позволяет гораздо легче изолировать другие компоненты платы от возможного негативного воздействия систем охлаждения на жидком азоте (LN2), а также других экстремальных систем охлаждения.

OC Engine

Вы испытываете нестабильность платы при разгоне? Это случается из-за того, что внутренние частоты различных компонентов и блоков связанны шиной базовой частоты (BCLK) 100 МГц. Благодаря встроенному генератору тактовой частоты оверклокерская плата MSI Z97 более гибко позволяет изменять базовую частоту шины: 100 / 125 / 167 МГц. Установка данных частот предотвращает возникновение сбоев в работе системы при разгоне и открывает возможности достижения абсолютного максимума.

OC ESSENTIALS - НЕОБХОДИМЫЕ ИНСТРУМЕНТЫ ДЛЯ РАЗГОНА

Небольшой набор важных инструментов, для получения максимальной производительности платы. Они помогут увеличить стабильность, помочь в устранении неполадок и провести полную проверку системы. Таким образом, вы можете полностью сосредоточиться на оверклокинге.

V-Check Points 2

Следуя пожеланиям участников MOA, мы улучшили функцию контроля напряжений V-Check Points, добавив два дополнительных контакта земли. Таким образом, теперь оверклокеры могут подключать до 3-х мультиметров одновременно.

Нет необходимости в использовании CPU-Z для измерения напряжений!
Увеличенные частоты переключений и различная несовместимость приводят к большой погрешности при измерении.

Входное напряжение CPU
2. Напряжение IMC
3. Напряжение Core0
4. Напряжение iGPU
5. Напряжение на шине Ring Bus
6. Напряжение System Agent
7. Земля
8. Земля
9. Земля

Получите максимум из вашего SSD

Наслаждайтесь потрясающей скоростью загрузки системы, приложений и игр на материнских платах MSI Overclocking. Мы предлагает высокоскоростной интерфейс для накопителей следующего поколения- M.2 и SATA Express. M.2 и SATA Express обеспечивают высокоскоростную передачу данных до 10 Гб/с по шине PCI Express 2.0 x2, что на 67% быстрее чем SATA 3.0.

Интерфейс M.2 для высокоскоростных устройств хранения данных

M.2 - это результат эволюции интерфейса mSATA, предлагающий на 67% более быструю передачу данных, составляющую до 10 Гб/с. M.2 имеет малый форм-фактор и совместим с тремя типами размеров новых устройств хранения данных. Все оверклокерские материнские платы MSI на базе чипсетов последнего поколения Intel имеют интерфейс M.2.

Быстрый и гибкий интерфейс SATA Express

SATA Express - это новый интерфейс для высокоскоростных накопителей, работающий на шине PCI Express, обеспечивающий большую пропускную способность для новейших SSD. Для большего удобства MSI предлагает конвертер M.2-SATA Express.

Military Class 4

Military Class 4 - это следующий этап в развитии высококачественных компонентов. Высокоэффективные конденсаторы Hi-c CAP, супер-ферритовые катушки SFC, в сочетании с черными конденсаторами Dark CAP, делают ваш компьютер более стабильным в работе при экстремальных нагрузках.

ВЫСОКОЭФФЕКТИВНЫЕ КОНДЕНСАТОРЫ HI-C CAP

Hi-C CAP - это очень маленький и супер-эффективный конденсатор. Кроме увеличенного свободного места в зоне процессорного сокета для установки больших кулеров, такие конденсаторы являются на 93% более энергоэффективными по сравнению с обычными конденсаторами. Благодаря конденсаторам Hi-С CAP, платы MSI являются наиболее энергоэффективными на рынке.

СУПЕР-ФЕРРИТОВЫЕ КАТУШКИ SFC

Супер-ферритовые катушки используют ферритовый сердечник с высочайшей магнитной проницаемостью. Это позволяет супер-ферритовым катушкам работать при более низкой температуре в 35 градусов Цельсия, иметь больше на 30% запас по току и на 20% более высокий КПД, что дает лучшую разгоняемость и стабильность.

DARK CAP - ЧЕРНЫЕ КОНДЕНСАТОРЫ

За счет алюминиевого сердечника, черные конденсаторы являются неотъемлемой частью дизайна плат high-end класса. Конденсаторы имеют крайне низкие значения эквивалентного

Фокус на качество

Мы прилагаем много усилий, чтобы соответствовать требованиям взыскательных потребителей. За последние несколько лет количество обращений в сервисную службу значительно снизилось. Высочайшее качество материнских плат MSI Overclocking достигается за счет использования самых передовых разработок и совершенных производственных линий.

Мы также непрерывно улучшаем качество работы сервисной службы. Таким образом, Вы можете быть уверены в том ,что Вам быстро ответят в случае возникновения проблем и вопросов.

Защита электрических цепей
Высококачественные материалы, многослойная печатная плата и экранирование позволило создать лучшую защиту электрических цепей в наших оверклокерских материнских платах.

ECO Power
Благодаря MSI ECO Center Вы можете физически выключать питание на неиспользуемых компонентах и сэкономить тем самым до 29% используемой электроэнергии.

Защита от влажности
Снижение на 10% поглощения влаги из воздуха помогает предотвратить электрохимическую коррозию дорожек платы. Незащищенная печатная плата имеет в 10 раз более высокую вероятность отказа.

Защита от высоких температур
Все наиболее важные компоненты прошли специализированные тесты, соответствующие стандартам военной приемки и гарантируют стабильную работу в самых жестких условиях.

Защита от электрических разрядов
Каждый порт ввода/вывода имеет защиту от электростатических разрядов.

Защита от электромагнитных излучений
Все материнские платы MSI соответствуют жестким требованиям Федеральной Комиссии по Связи США (FCC) и таким образом, генерируют минимальный уровень электромагнитных помех.

Оптимизация для поддержки нескольких видеокарт

Системные платы MSI серии ОВЕРКЛОКИНГ оснащены одним или несколькими слотами PCI-Express 3.0. Правильное размещение слотов на плате позволяет оптимизировать движение воздушных потоков при установке нескольких видеокарт. Таким образом, вам больше не нужно волноваться о перегреве компьютера. Наслаждайтесь великолепной графикой при работе в NVIDIA® SLI™ и AMD CrossFire™.

CeaseFire Lite

При разгоне с использованием LN2 систем охлаждения и четырех видеокарт в случае, если необходимо провести тестирование на трех или меньшем количестве видео ускорителей, нет необходимости физически вынимать видеокарты из слотов. Благодаря CeaseFire Lite Вы можете сэкономить кучу времени. С технологией MSI CeaseFire Lite можно легко выключать один из

Click BIOS 4

MSI Click BIOS 4 является новейшей версией UEFI BIOS с оптимизациями под Windows 8. Кроме того, его быстродействие и отзывчивость кардинально повысились, а совместимость с мышами разных производителей вышла на новый уровень. И все это дополняется множеством новых и интересных функций. Узнайте больше, посетив специальную страницу о BIOSе, нажав на кнопку справа.

ПРОГРАММЫ ДЛЯ ОВЕРКЛОКИНГА

Материнские платы MSI серии ОВЕРКЛОКИНГ комплектуются продвинутыми утилитами для разгона с возможностью управления даже мельчайшими настройками.

MSI Command Center

Эксклюзивная утилита MSI Command Center - это мощный инструмент, позволяющий выжать из вашей платы максимум. Очень простой и интуитивный интерфейс программы Command Center позволяет точно настроить систему для увеличения стабильности, возможностей разгона, а также оптимизировать охлаждение.

УТИЛИТА MSI COMMAND CENTER LITE

Легкий инструмент оверклокера, который даже не требует установки. Использует минимум системных ресурсов и не оказывает влияние на результаты бенчмарков. Всего один клик мышки отделяет вас от наиболее важных настроек для оверклокинга.

RAMDisk

MSI Command Center включает в себя неограниченного размера RAMdisk совершенно бесплатно, при розничной цене $35. С ним можно создавать виртуальные диски из оперативной памяти, достигая при этом скорости работы с диском в 20 раз быстрее, чем с современными SSD. На созданный виртуальный диск можно записывать все, начиная от образов игр до кэша браузера или файла подкачки, что поможет увеличить производительность системы в целом.

Audio Boost

Приготовьтесь услышать ошеломляющий звук, благодаря MSI Audio Boost! С технологией Audio Boost мы дарим Вам возможность наслаждаться кристально чистым звуком высочайшего качества при прослушивании музыки и в играх.

Поскольку электрические цепи аудио устройства изолированны от других цепей, уровень электромагнитных помех значительно снижен, а стабильность работы улучшена.

Встроенный специальный усилитель для головных телефонов, позволяет подключать высококачественные наушники и получать от вашего игрового ПК потрясающий по качеству звук.

• Интегрированный усилитель для наушников студийного уровня (600 Ом)
• Покрытые золотом контакты звуковых разъемов для чистой передачи аудиосигнала
• Экранированный от электромагнитных помех аудиокодек
• Высококачественные конденсаторы для аудио
• Подсветка звуковой платы

OC Genie 4
Революционная кнопка OC Genie 4 с режимом GAMING на платах MSI серии ОВЕРКЛОКИНГ. Просто нажмите кнопку OC Genie, используйте переключатель игрового режима и производительность системы будет увеличена.

Защита процессора от высоких токов
В случае, когда плата определяет наличие неисправности, такой как, например, проблемы с процессором, система выключается, защищая тем самым другие компоненты от выхода из строя, путем выключения питания на них. Красный индикатор сигнализирует, что сработала система защиты от высокого тока.

GO2BIOS
Вход в настройки БИОС может быть не простой задачей. Поскольку современные платы могут загружаться с молниеносной скоростью мы добавили кнопку GO2BIOS. Просто нажмите на кнопку перед включением или перезагрузкой системы и вы автоматически войдете в БИОС при следующей загрузке.

Intel® Ethernet
Всегда есть подключение к сети с гигабитным сетевым контроллером Intel. Оптимизирован для работы с мультимедийными приложениями и играми. Обеспечивает стабильное и быстрое сетевое соединение. Даже при использовании систем охлаждения на жидком азоте LN2 Вы можете быть уверены, что успешно загрузите результаты Ваших новых рекордов.

СОДЕРЖАНИЕ УПАКОВКИ

Что в коробке? Сами проверьте! Кроме необходимых кабелей и коннекторов вы найдете крутую табличку "Do-Not-Disturb" (Не беспокоить), прикольный бейдж на корпус компьютера и стильную панель ввода/вывода.

Бейдж на корпус

Табличка на дверь

Метки кабелей

Intel® Wi-Fi AC и Bluetooth

Плата MSI Z97 MPOWER MAX AC для оверклокинга имеют дополнительный модуль Intel® Wi-Fi / Bluetooth с поддержкой Intel® WiDi (Wireless Display). Благодаря этому, вы с легкостью можете подключиться к беспроводным сетям у себя дома.

Поддержка стандартов 802.11 AC и Bluetooth 4.0 гарантирует высочайшую скорость передачи данных. С технологией Intel® WiDi (Wireless Display) и WiDi приемником  вы можете смотреть фильмы или ТВ без необходимости подключения к телевизору каких либо кабелей.

Водяное охлаждение радиатора

Новый, уникальный дизайн радиатора оверколкерских плат MSI Z97 гарантирует лучшее охлаждение. Новое поколение оверклокерских материнских плат MSI предлагает бескомпромиссное решение - встроенную в радиаторы жидкостную систему охлаждения, что позволит энтузиастам сэкономить немаленькие суммы на покупку отдельного водоблока. Выбираете ли вы традиционное решение для охлаждения воздухом или более продвинутое жидкостное, будьте уверены, вы получите низкие температуры и максимальную производительность в самых экстремальных условиях.

Процессор
Socket LGA1150
Поддерживаемые процессоры Intel Core i7/i5/i3/Pentium/Celeron
Поддержка многоядерных процессоров есть
Чипсет
Чипсет Intel Z97
BIOS AMI c возможностью аварийного восстановления
Поддержка EFI есть
Поддержка SLI/CrossFire SLI/CrossFireX
Память
Память DDR3 DIMM, 1066 - 3300 МГц
Количество слотов памяти 4
Поддержка двухканального режима есть
Максимальный объем памяти 32 Гб
Дисковые контроллеры
IDE нет
SATA количество разъемов SATA 6Gb/s: 8, RAID: 0, 1, 5, 10 на основе Intel Z97
Количество слотов M.2 1
Тип слотов M.2 M.2 SATA 6Gb/s, M.2 PCIe, 4.2cm/ 6cm/ 8cm
Слоты расширения
Слоты расширения 3xPCI-E x16, 4xPCI-E x1
Поддержка PCI Express 2.0 есть
Поддержка PCI Express 3.0 есть
Поддерживаемые режимы PCI-Express dual: x8, triple x8, x4, x4
Аудио/видео
Звук 7.1CH, HDA, на основе Realtek ALC1150
Сеть
Ethernet 1000 Мбит/с, на основе Intel I218-V
Wi-Fi 802.11ac
Bluetooth есть
Подключение
Наличие интерфейсов 18 USB, из них 12 USB 3.0 (8 на задней панели), выход S/PDIF, вход S/PDIF, DisplayPort, HDMI, Ethernet, PS/2 (клавиатура), PS/2 (мышь)
Разъемы на задней панели 10 USB, из них 8 USB 3.0, оптический выход, HDMI, Ethernet, PS/2 (клавиатура), PS/2 (мышь)
Основной разъем питания 24-pin
Разъем питания процессора 8-pin
Тип системы охлаждения пассивное
Дополнительные параметры
Форм-фактор ATX
Комплектация кабели SATA, заглушка тыловых портов корпуса
Гарантия 36 мес.

 Скачать  драйвера для MSI Z97 MPOWER MAX AC
