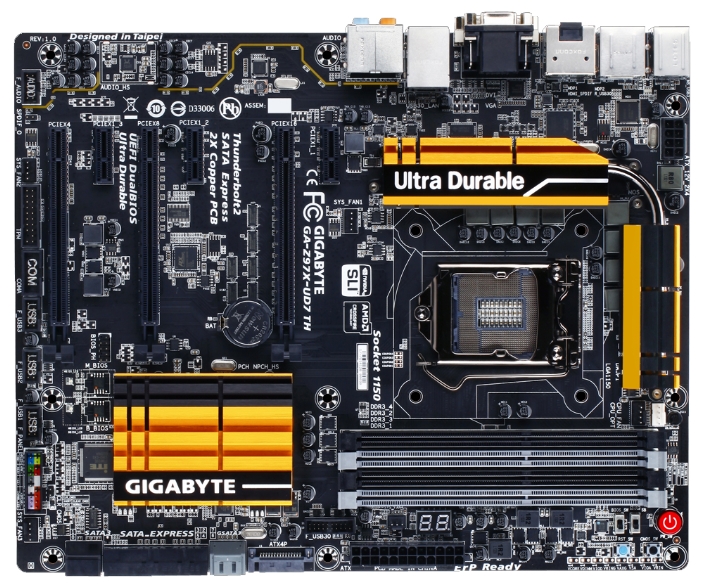

Материнские платы GIGABYTE 9-серии
9-я серия системных плат GIGABYTE поддерживает последние 4е & 5е поколения процессров Intel® Core™, объединяя в себе уникальное сочетание возможностей и технологий, которые предлагают абсолютную идеальную платформу для сборки вашего следующего ПК.
Два порта Thunderbolt™ 2 – наивысшая скорость для вашего ПК
Новый контроллер Thunderbolt™ 2 компании Intel, унаследовавший все преимущества МС предыдущих версий, отличает вдвое возросшая до 20 Гбит/с пропускная способность передачи данных средствами каждого канала, по сравнению с аналогичной характеристикой контроллера предыдущего поколения. Материнские платы GIGABYTE, оснащенные двумя портами Thunderbolt™ 2, обеспечивают существенный прирост производительности скоростных дисковых массивов, поддерживают одновременное последовательное подключение до 12 устройств и предоставляют возможность задействовать сразу три дисплея.
Выделенная на аппаратном уровне зона для аудиоподсистемы
Контроллер Intel® Gigabit LAN
В системных платах GIGABYTE X99-серии применяется популярный среди поклонников компьютерных игр сетевой контроллер Intel® Gigabit LAN, который обеспечивает ускоренную обработку прерываний, способен снизить нагрузку на ЦП и готов к обработке Jumbo-кадров в условиях передачи сверхдлинных пакетов на большие расстояния.
Разъем SATA Express
Интерфейс SATA Express представлен множеством линий PCI Express и двумя портами SATA 3.0 (6 Гбит/с ), и предусматривает подключение к штатным типовым разъемам как устройств PCI Express, так и SATA-накопителей. Свободные PCI Express-линии обеспечивают в рамках интерфейса PCI Express организацию взаимодействия с устройствами хранения данных, без привлечения дополнительных абстрактных уровней.
Встроенный усилитель аудиосигнала
Материнские платы GIGABYTE 9-серии оснащены усилителем звукового тракта для наушников (максимальная нагрузка до 600 Ом). Это позволяет аудиофилам насладиться качественным звуком во всем динамическом диапазоне заявленных частот, за счет максимальной детализации аудиосигнала на фоне минимальных гармонических искажений, при условии подключения к системе высококачественных профессиональных наушников.
cFosSpeed
Материнские платы GIGABYTE поддерживают cFos Speed, приложение, управляющее сетевым трафиком, которое помогает снизить задержки сети, стабилизировать пинг и обеспечить максимальную отзывчивость при перегруженной сетевой инфраструктуре. cFos Speed работает аналогично драйверу ОС, ведя мониторинг сети и пакетов трафика на уровне ПО, что позволяет оптимизировать и улучшить производительность сети для конкретных приложений.
HD-Аудио кодек Realtek ALC 1150
Основу аудиоподсистемы материнских плат GIGABYTE 9-серии составляет прогрессивный многоканальный аудиокодек Realtek ALC 1150, который обеспечивает надлежащее качество полезного сигнала, характеризуется превосходным соотношением сигнал/шум на уровне 115 дБ и гарантирует максимальный комфорт при прослушивании аудиоконтента на ПК.
Кодек ALC1150 – это 10 каналов ЦАП, средствами которых можно организовать воспроизведение сигнала в формате 7.1 плюс 2 независимых стерео сигнала на выходе (многопоточная обработка) через аудио разъемы на фронтальной панели. Два интегрированных АЦП поддерживают массив микрофонов, а также технологии Acoustic Echo Cancellation (AEC, компенсация эффекта эхо), Beam Forming (BF, формирование диаграммы направленности) и технологию Noise Suppression (NS, подавление шума). Благодаря фирменной технологии разработанной компанией Realtek, один из ключевых показателей аудиоподсистемы – соотношение сигнал/шум для кодека ALC1150 при воспроизведении составляет 115 дБ (ЦАП) и 104дБ – при записи (АЦП).
Cloud Station™
GIGABYTE Cloud Station™ состоит из нескольких уникальных приложений GIGABYTE, которые позволяют вашему смартфону / планшет общаться, обмениваться ресурсами, и контролировать настольные ПК с помощью беспроводной связи.
HomeCloud
Приложение HomeCloud (Домашнее Облако ) предоставляет возможность обмениваться данными между смартфоном/планшетом и настольным компьютером, а также выполнять резервное копирование файлов с устройство на ПК.
Remote OC
Утилита Remote OC открывает доступ к тонкой настройке параметров удаленного ПК, позволяя осуществлять мониторинг и выполнять оверклокинг системы, а также выключать/перезагружать компьютер, когда это необходимо.
Auto Green
Приложение Auto Green – простой и удобный инструментарий, предназначенный для экономного расходования электроэнергии настольным ПК средствами подключенного к компьютеру по интерфейсу Bluetooth портативного устройства (смартфон/планшет). Когда устройство находится вне диапазона, установленного в компьютере Bluetooth-приемника, система переходит в указанный режим энергосбережения.
HotSpot
Приложение HotSpot (Точка доступа) позволяет задействовать настольный ПК в качестве виртуальной беспроводной точки доступа, разделяя ресурсы соединения между подключенными беспроводными устройствами.
GIGABYTE Remote
С помощью приложения GIGABYTE Remote пользователь может удаленно управлять аппаратными средствами/периферией и ПО (в частности Клавиатурой/Мышью/Проигрывателем Windows Media Player) настольного ПК средствами смартфона/планшета.
Фирменное ПО GIGABYTE App Center
Центр приложений GIGABYTE App Center предоставляет мгновенный доступ к фирменным приложениям GIGABYTE, которые помогут получить максимальный эффект от эксплуатации системной платы. Интуитивно понятный пользовательский интерфейс GIGABYTE App Center позволяет выполнять запуск всех приложений GIGABYTE, установленных в системе.
Утилита EasyTune™
|
|
|
|
|
• Smart Quick Boost предоставляет пользователям несколько предустановок разгона процессора с различными уровнями частот, чтобы выбрать желаемую производительность системы.
|
|
• В разделе Advanced CPU OC можно задать опорную частоту и напряжение питания ЦП, а также частоту интегрированного графического ядра.
|
| |
|
|
|
|
|
|
|
• Раздел Advanced DDR OC открывает доступ к управлению частотой системной памяти.
|
|
• Функция 3D Power позволяет изменить значение параметра Фаза, Напряжение питания и Частота для PWM-модуля. |
Фирменный дизайн печатных плат
Эксклюзивный дизайн печатных плат с удвоенной толщиной слоя меди в цепях питания и заземления гарантирует безупречное качество полезного сигнала, обеспечивает эффективное теплорассеивание и безупречную работу ключевых компонентов и ПК в целом в условиях значительных нагрузок (в том числе, исключительную стабильность системы в режиме Overclocking).
Масштабируемая графика без компромиссов
10K Durable Black™ Solid Caps
В материнских платах GIGABYTE 9-серии применяются наиболее качественные твердотельные конденсаторы компаний Nippon Chemi-Con и Nichicon (цвет корпуса угольно-черный) с увеличенным сроком эксплуатации до 10 тыс. часов, обеспечивающие стабильную работу системы в любом режиме, включая экстремальные настройки OC. Для конденсаторов с чрезвычайно низким эквивалентным последовательным сопротивлением (параметр ESR) не имеет значение уровень загрузки ЦП – система будет стабильно работать в любом режиме.
Спецификацией новых плат GIGABYTE 9-серии предусмотрена возможность организации режима 3-way AMD Crossfire™ или 2-way NVIDIA SLI с целью получить значительный прирост производительности видеоподсистемы и адекватную частоту смены кадров в играх даже на самых высоких разрешениях экрана.
Позолоченные контакты разъема ЦП 5x (15μ)
В материнских платах GIGABYTE семейства OC применяются позолоченные контакты процессорного разъема (толщина напыления 15 мкм, в 5 раз превышает толщину типового слоя), что гарантирует надежность соединения, защищенность контактов от коррозии и стабильную работу системы на протяжении всего срока службы.
GIGABYTE Patented DualBIOS™ (UEFI) Design
На системных платах GIGABYTE 9 серии Ultra Durable™ реализована уникальная технология GIGABYTE DualBIOS™, призванная обезопасить одну из важнейших составляющих системной платы – BIOS. В рамках технологии DualBIOS™ на материнских платах GIGABYTE установлены две микросхемы BIOS – основная и резервная. Этот тандем надежно защищает микрокод BIOS от вирусных атак, аппаратных сбоев вызванных выходом из строя компонентов ПК, некорректных действий пользователя, допущенных при оверклокинге, а также от бросков напряжения в сети в процессе обновления BIOS.
Защита USB и LAN-портов от электростатических разрядов
На платах GIGABYTE 9-серии семейства Ultra Durable™ реализован комплекс мер для защиты от электростатических разрядов (ESD) портов Ethernet LAN и USB, наиболее подверженных сбоям от воздействия статического электричества. Каждый LAN и USB порт работает в паре со специальным защитным фильтром, который способен выдержать серьёзный электростатический разряд, что обеспечивает защиту системы от перепадов электричества и даже во время сильной грозы.
Встроенная защита от перепадов напряжения и отключения электропитания
Системные платы GIGABYTE 9 серии Ultra Durable™ также содержат специальные элементы anti-surge IC которые защищают вашу плату и ПК от любых перепадов питания, помогая защитить ПК от последствий подобных сбоев.
Защита от влажности, печатная плата нового поколения
Влажность негативным образом влияет на срок службы ПК. Известно, что содержание влаги в воздухе изменяется в зависимости от сезона. Проблема влажности окружающей среды для системных плат GIGABYTE 9-серии семейства Ultra Durable™ не актуальна, поскольку стекловолокно нового поколения, на базе которого производятся печатные платы для изделий GIGABYTE, способно эффективно противостоять влаге.
Прогрессивная технология производства печатных плат предусматривает применение в качестве основы принципиально нового стекловолокна, у которого расстояние между волокнами сокращено, а узлы переплетения более плотные. Таким образом, влаге гораздо труднее проникнуть во внутренние слои, чем на печатной плате традиционного дизайна. Предложенное решение обеспечивает более надежную защиту изделия от короткого замыкания и сбоев в работе, вызванных сыростью.
Разъемы OPT Fan
Для полноценного функционирования большинства систем жидкостного охлаждения ЦП, выпускаемых сторонними производителями, требуется подключение вентилятора и помпы. На материнских платах GIGABYTE 9-серии установлены FAN-разъемы для подключения дополнительных вентиляторов системы охлаждения, включая разъем CPU OPT, предназначенный для вентилятора, который может быть подключен к водяной помпе и сконфигурирован с учетом непрерывной работы на полной скорости. Функция OPT Fan полезна и в том случае, когда требуется подключить к имеющейся системе охлаждения ЦП два вентилятора с целью повышения эффективности теплоотвода.
Новый дизайн системы охлаждения
На материнских платах GIGABYTE 9-серии установлены оригинальные радиаторы системы охлаждения нового образца, которые обеспечивают эффективный отвод тепла из ключевых зон (в частности, зона PWM-модуля и чипсета PCH). На платах GIGABYTE 9-серии реализована хорошо сбалансированная схема охлаждения критичных компонентов, таким образом, что даже экстремальные конфигурации системы будут функционировать в условиях оптимальных температур.
HDMI™ - мультимедийный интерфейс нового поколения
HDMI™ (High Definiton Multimedia Interface) - это мультимедийный интерфейс высокой четкости, который обеспечивает одновременную передачу видеоконтента со скоростью до 5 Гбит/с (в рамках базовой спецификации HDMI 1.0) и 8-канального HD-аудиосигнала по одному кабелю. Среди преимуществ HDMI-интерфейса – возможность передачи видео- и аудио-компонент без сжатия и передача цифрового контента в формате Full HD 1080p без потери качества (отсутствуют потери на операциях аналогово-цифрового преобразования сигнала, характерные для интерфейсов предыдущего поколения). Интерфейс HDMI совместим с функцией HDCP (High–bandwidth Digital Content Protection), которая обеспечивает защиту цифрового контента при воспроизведении дисков Blu-Ray, HD DVD и некоторых других форматов, распространяемых на защищенных носителях.
DVI-интерфейс
DVI (Digital Visual Interface) – стандарт, предназначенный для передачи видеосигнала без сжатия максимального качества на цифровые устройства, например ЖК-мониторы, цифровые проекторы, плазменные панели и др. Интерфейс DVI совместим с функцией HDCP (High-bandwidth Digital Content Protection), которая применяется для защиты цифрового контента, размещенного на носителях формата Blu-Ray / HD DVD и др.
Экранное разрешение 4K (Ultra HD)
Экранное разрешение 4К – это следующий этап в технологической цепочке обработки и преобразования HD-контента, который оперирует 4000 пикселей по горизонтальной оси (в 4 раза превышает типовое значение этого параметра), обеспечивая непревзойденную четкость изображения и потрясающий реализм. Платы GIGABYTEна аппаратном уровне поддерживают видеорежим 4K средствами интегрированного графического контроллера Intel® HD Graphics и интерфейса HDMI.
Процессор
Socket LGA1150
Поддерживаемые процессоры Intel Core i7/Core i5/Core i3/Pentium/Celeron
Поддержка многоядерных процессоров есть
Чипсет
Чипсет Intel Z97
BIOS AMI c возможностью аварийного восстановления
Поддержка EFI есть
Поддержка SLI/CrossFire SLI/CrossFireX
Память
Память DDR3 DIMM, 1333 - 3200 МГц
Количество слотов памяти 4
Поддержка двухканального режима есть
Максимальный объем памяти 32 Гб
Дисковые контроллеры
IDE нет
SATA количество разъемов SATA 6Gb/s: 8, RAID: 0, 1, 5, 10 на основе Intel Z97, Marvell 88SE9172
Количество разъемов SATA Express 1
Слоты расширения
Слоты расширения 3xPCI-E x16, 3xPCI-E x1
Поддержка PCI Express 2.0 есть
Поддержка PCI Express 3.0 есть
Аудио/видео
Звук 7.1CH, HDA, на основе Realtek ALC1150
Сеть
Ethernet 1000 Мбит/с
Подключение
Наличие интерфейсов 14 USB, из них 8 USB 3.0 (6 на задней панели), выход S/PDIF, 1xCOM, D-Sub, DVI, HDMI, Ethernet, PS/2 (клавиатура), PS/2 (мышь)
Разъемы на задней панели 6 USB, из них 6 USB 3.0, 2xThunderbolt, оптический выход, D-Sub, DVI, HDMI, Ethernet, PS/2 (клавиатура), PS/2 (мышь)
Основной разъем питания 24-pin
Разъем питания процессора 8-pin
Тип системы охлаждения пассивное
Дополнительные параметры
Форм-фактор ATX
Комплектация 4 кабеля SATA, заглушка тыловых портов корпуса, мостик 2-Way SLI
Гарантия 36 мес.
