Игровая серия системных плат G1™ Gaming
Правый и левый каналы аудиоподсистемы материнских плат GIGABYTE 9-серии семейства G1™ Gaming разделены на уровне слоев печатной платы, что позволяет устранить перекрестные помехи и сформировать полезный сигнал максимального качества.
HD-Аудио кодек Realtek ALC 1150
Основу аудиоподсистемы материнских плат GIGABYTE 9-серии составляет прогрессивный многоканальный аудиокодек Realtek ALC 1150, который обеспечивает надлежащее качество полезного сигнала, характеризуется превосходным соотношением сигнал/шум на уровне 115 дБ и гарантирует максимальный комфорт при прослушивании аудиоконтента на ПК.
Кодек ALC1150 – это 10 каналов ЦАП, средствами которых можно организовать воспроизведение сигнала в формате 7.1 плюс 2 независимых стерео сигнала на выходе (многопоточная обработка) через аудио разъемы на фронтальной панели. Два интегрированных АЦП поддерживают массив микрофонов, а также технологии Acoustic Echo Cancellation (AEC, компенсация эффекта эхо), Beam Forming (BF, формирование диаграммы направленности) и технологию Noise Suppression (NS, подавление шума). Благодаря фирменной технологии разработанной компанией Realtek, один из ключевых показателей аудиоподсистемы – соотношение сигнал/шум для кодека ALC1150 при воспроизведении составляет 115 дБ (ЦАП) и 104дБ – при записи (АЦП).
USB-порты DAC-UP
Функция GIGABYTE USB DAC-UP – это 2 порта USB 2.0, обеспечивающих качественное питание внешних ЦАП, на фоне минимальной шумовой составляющей. Преобразователи могут быть чувствительны к колебаниям мощности источника питания. Именно по этой причине питание портов USB DAC-UP осуществляется изолированным источником с целью минимизации колебаний, влияющих на качество выходного сигнала.
GIGABYTE Exclusive : Upgradable OP-AMP
Настраиваемые характеристики
+ Возможность выбора тембральной окраски аудиосигнала исходя из индивидуальных предпочтений.
+ Широкий выбор специализированных микросхем ОУ.
Превосходное звучание и эначительная экономи средств
+ Расширенный динамический диапазон и исключительное качество звучания без дополнительных затрат.
+ Нет необходимости приобретать дорогостоящие колонки или high-end аудиоаппаратуру.
* * Пинцет для извлечения ОУ приобретается отдельно
Операционный усилитель класса Hi-Fi:
Переключатель и функция Gain Boost
+ Выберите стандартный 2,5x коэффициент усиления выходного сигнала или режим 6x.
+ Режим 6x идеален в случае подключения к системе наушников или колонок с высоким импедансом
Высококачественные конденсаторы серии Audio
Звуковой тракт материнских плат GIGABYTE семейства G1™ Gaming обслуживают высококачественные конденсаторы компании Nichicon. Аудиоподсистема отвечает всем требованиям аудиофилов и самых взыскательных игроманов, обеспечивая высочайшее качество звучания музыкальных композиций и достоверную передачу звуковых эффектов в играх.
Технология GIGABYTE AMP-UP Audio™
Среди ключевых преимуществ плат GIGABYTE семейства G1™ Gaming самая эксклюзивная технология GIGABYTE AMP-UP Audio, которая выводит на новый уровень возможности и функционал интегрированной на плате аудиоподсистемы , позволяя по достоинству оценить реалистичные звуковые эффекты в играх или малейшие нюансы звучания инструментов в любимых музыкальных композициях или современных полнометражных фильмах.

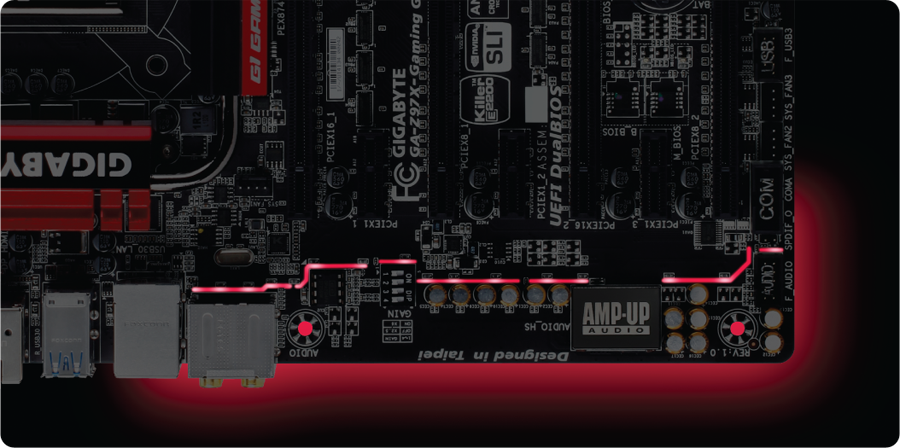

Специально выделенная для аудиоподсистемы экранированная зона
+ Экранирование на уровне печатной платы чувствительных к помехам аналоговых аудио-компонентов.
+ Раздельное заземление аналогового и цифрового тракта для защиты от электромагнитных помех.
+ Светодиодная трассировка границы зоны аудиоподсистемы в слоях печатной платы.
Программный пакет Sound Blaster X-Fi MB3 в комплекте
В комплект поставки материнских плат GIGABYTE семейства G1™ Gaming также входит набор программного обеспечения Sound Blaster X-Fi MB3. Фирменное ПО Sound Blaster X-Fi MB3 – это мощный инструмент для обработки и преобразования звука премиум-класса, точное воспроизведение спецэффектов и идеальное звуковое сопровождение в современных играх. Функциональные возможности технологий SBX Pro Studio ™ позволяют наиболее полно раскрыть потенциал аудиоконтента.
Позолоченные контакты разъемов
На материнских платах GIGABYTE установлены высококачественные позолоченные HDMI и аудиоразъемы , для устойчивой к помехам передачи сигнала в течение всего срока службы изделия. Золото обеспечивает превосходную проводимость, при этом контакты не окисляются в течение длительного периода.
Сетевая игровая платформа Killer™ E2200
Когда кадры решают все!
Материнские платы GIGABYTE семейства G1™ Gaming оснащены первоклассным Gbit Ethernet-контроллером Killer™ E2200 компании Qualcomm Atheros, который демонстрирует значительно более высокое быстродействие обработки сетевого трафика по сравнению с типовыми решениями.
Разъем SATA Express
Материнские платы GIGABYTE семейства G1™ Gaming оснащены разъемом интерфейса SATA Express, который обеспечивает существенно более высокую скорость передачи данных в сравнении с распространенными SATA-технологиями. Максимальная пропускная способность интерфейса составляет 10 Гбит/с, что значительно превышает аналогичный показатель интерфейса SATA версии 3.0 (пропускная способность до 6 Гбит/с) и не станет узким местом для скоростных NAND флэш-технологий, реализованных в передовых SSD-накопителях. Интерфейс SATA Express объединяет преимущества PCI-Express и SATA интерфейсов, что позволяет обеспечить производительность SATA Express-накопителей на уровне быстродействия устройств с интерфейсом PCI-Express.
Фирменный комплект приложений GIGABYTE App Center, утилиты EasyTune™ и Cloud Station™
Центр приложений GIGABYTE App Center предоставляет мгновенный доступ к фирменным приложениям GIGABYTE, которые помогут получить максимальный эффект от эксплуатации системной платы. Интуитивно понятный пользовательский интерфейс GIGABYTE App Center позволяет выполнять запуск всех приложений GIGABYTE, установленных в системе.
 |
|
GIGABYTE EasyTune™ App |
GIGABYTE EasyTune™ – фирменная утилита с простым и наглядным пользовательским интерфейсом, с помощью которой можно корректировать настройки системы без необходимости перезагрузки ПК (регулировка тактовой частоты и напряжения питания ключевых компонентов в среде Windows).
Функция Smart Quick Boost дает возможность пользователю выбрать требуемый уровень производительности ЦП одним щелчком кнопки мыши. |
| |
|
|
| |
|
 |
| GIGABYTE Cloud Station™ APP |
| Программный комплекс GIGABYTE Cloud Station ™ – это набор уникальных фирменных приложений, которые позволят портативным устройствам (смартфон / планшет и др.) взаимодействовать, обмениваться ресурсами и управлять настольным ПК средствами беспроводных технологий. |
Функция Game Controller
С помощью GIGABYTE Game Controller можно назначить персональные “горячие клавиши” и изменить чувствительность мыши с целью обеспечить удобное управление и взаимодействие с манипуляторами в играх.
|
|
|
|
| |
|
|
 |
|
"Горячие" клавиши:
Создание макрокоманд и назначение индивидуальных “горячих клавиш” для быстрого выполнения функций, когда это необходимо. |
|
*Пользователь может самостоятельно назначить "горячие клавиши" на обычной клавиатуре.
Скорость:
С помощью клавиши Sniper можно переключать чувствительность мыши. Активируйте режим Снайпер, чтобы повысить снайперские способности (точность прицеливания).
 |
|
Управление скоростью включено
|
Управление скоростью выключено
|
|
Активация режима Снайпер для мыши позволит быстро произвести точный выстрел.
|
Высокое значение DPI для мыши в режиме Снайпер: Низкая точность прицеливания
|
Позолоченные контакты разъема ЦП 5x (15μ)
В материнских платах GIGABYTE семейства OC применяются позолоченные контакты процессорного разъема (толщина напыления 15 мкм, в 5 раз превышает толщину типового слоя), что гарантирует надежность соединения, защищенность контактов от коррозии и стабильную работу системы на протяжении всего срока службы.
Разъемы OPT Fan
Для полноценного функционирования большинства систем жидкостного охлаждения ЦП, выпускаемых сторонними производителями, требуется подключение вентилятора и помпы. На материнских платах GIGABYTE 9-серии установлены FAN-разъемы для подключения дополнительных вентиляторов системы охлаждения, включая разъем CPU OPT, предназначенный для вентилятора, который может быть подключен к водяной помпе и сконфигурирован с учетом непрерывной работы на полной скорости. Функция OPT Fan полезна и в том случае, когда требуется подключить к имеющейся системе охлаждения ЦП два вентилятора с целью повышения эффективности теплоотвода.
HDMI™ - мультимедийный интерфейс нового поколения
HDMI™ (High Definiton Multimedia Interface) - это мультимедийный интерфейс высокой четкости, который обеспечивает одновременную передачу видеоконтента со скоростью до 5 Гбит/с (в рамках базовой спецификации HDMI 1.0) и 8-канального HD-аудиосигнала по одному кабелю. Среди преимуществ HDMI-интерфейса – возможность передачи видео- и аудио-компонент без сжатия и передача цифрового контента в формате Full HD 1080p без потери качества (отсутствуют потери на операциях аналогово-цифрового преобразования сигнала, характерные для интерфейсов предыдущего поколения). Интерфейс HDMI совместим с функцией HDCP (High–bandwidth Digital Content Protection), которая обеспечивает защиту цифрового контента при воспроизведении дисков Blu-Ray, HD DVD и некоторых других форматов, распространяемых на защищенных носителях.
Экранное разрешение 4K (Ultra HD)
Экранное разрешение 4К – это следующий этап в технологической цепочке обработки и преобразования HD-контента, который оперирует 4000 пикселей по горизонтальной оси (в 4 раза превышает типовое значение этого параметра), обеспечивая непревзойденную четкость изображения и потрясающий реализм. Платы GIGABYTEна аппаратном уровне поддерживают видеорежим 4K средствами интегрированного графического контроллера Intel® HD Graphics и интерфейса HDMI.
Процессор
Socket LGA1150
Поддерживаемые процессоры Intel Core i7/Core i5/Core i3/Pentium/Celeron
Чипсет
Чипсет Intel Z97
BIOS AMI c возможностью аварийного восстановления
Поддержка EFI есть
Поддержка SLI/CrossFire SLI/CrossFireX
Память
Память DDR3 DIMM, 1333 - 3200 МГц
Количество слотов памяти 4
Поддержка двухканального режима есть
Максимальный объем памяти 32 Гб
Дисковые контроллеры
IDE нет
SATA количество разъемов SATA 6Gb/s: 10, RAID: 0, 1, 5, 10 на основе Intel Z97, Marvell 88SE9172
Слоты расширения
Слоты расширения 4xPCI-E x16, 3xPCI-E x1
Поддержка PCI Express 2.0 есть
Поддержка PCI Express 3.0 есть
Аудио/видео
Звук 7.1CH, HDA, на основе Realtek ALC1150
Сеть
Ethernet 1000 Мбит/с, на основе Qualcomm Atheros Killer E2201
Подключение
Наличие интерфейсов 16 USB, из них 8 USB 3.0 (6 на задней панели), выход S/PDIF, 1xCOM, D-Sub, DVI, DisplayPort, HDMI, Ethernet, PS/2 (клавиатура), PS/2 (мышь)
Разъемы на задней панели 8 USB, из них 6 USB 3.0, оптический выход, D-Sub, DVI, HDMI, Ethernet, PS/2 (клавиатура), PS/2 (мышь)
Основной разъем питания 24-pin
Разъем питания процессора 8-pin
Тип системы охлаждения пассивное
Дополнительные параметры
Форм-фактор ATX
Комплектация 6 кабелей SATA, заглушка тыловых портов корпуса, 1 2-Way SLI мостик, 1 3-Way SLI мостик, 1 4-Way SLI мостик, 1 мостик 2-Way CrossFire
Дополнительная информация
2 слота PCI Express x16 работают в режиме x8; 1 SATA Express коннектор
Гарантия 36 мес.

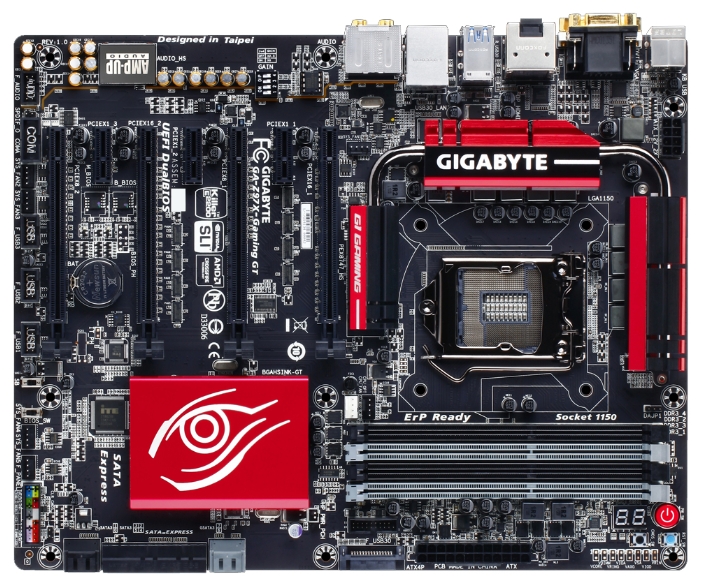

Скачать драйвера для GIGABYTE GA-Z97X-Gaming GT
