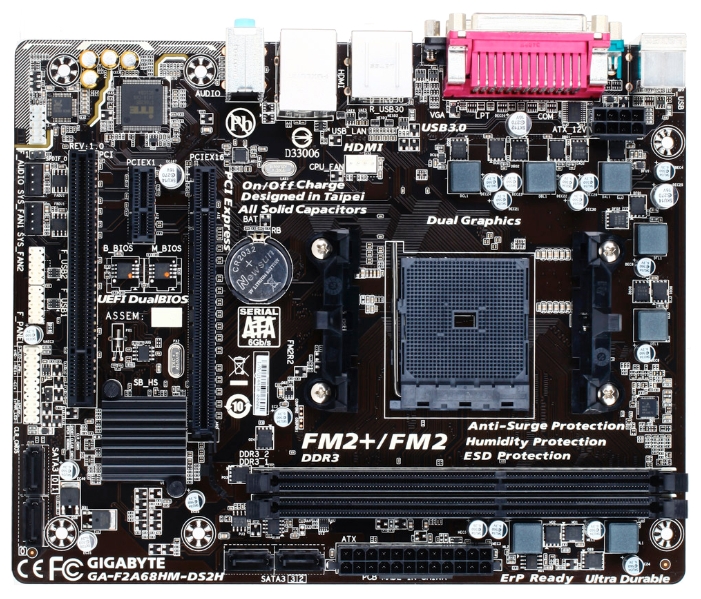

Материнская плата Gigabyte GA-F2A68HM-DS2H

Технология GIGABYTE Ultra Durable™ 4 Plus





Материнские платы GIGABYTE, изготовленные в рамках концепции Ultra Durable™ 4 Plus, выгодно отличает комплект фирменных функций и технологий, которые обеспечивают рекордную производительность, эффективное охлаждение, экономное энергопотребление и продолжительный срок службы изделий.



Высококачественные аудиоконденсаторы









Системные платы GIGABYTE серии Ultra Durable™ использует на своих платах высококачественные аудиоконденсаторы Nippon Chemicon ARE . Аудиоподсистема отвечает всем требованиям аудиофилов и самых взыскательных игроманов, обеспечивая высочайшее качество звучания музыкальных композиций и достоверную передачу звуковых эффектов в играх.



Выделенная на аппаратном уровне зона для аудиоподсистемы









+ Выделение части печатной платы защищает чувствительные аналоговые компоненты аудио тракта.
+ Отдельное заземление аналоговой и цифровой  цепей защищает их от электромагнитной интерференции  (EMI).



Защита от перепадов напряжения





GIGABYTE также использует специальные элементы Anti-Surge IС для защиты системной платы от перепадов напряжения.



Электростатическая защита



На системных платах GIGABYTE применяются высококачественные микросхемы с более высоким, по сравнению с традиционными компонентами, сопротивлением электростатического разряда (ESD).



Защита от влажности





Прогрессивная технология производства печатных плат предусматривает применение в качестве основы принципиально нового стекловолокна, у которого расстояние между волокнами сокращено, а узлы переплетения более плотные. Таким образом, влаге гораздо труднее проникнуть во внутренние слои, чем на печатной плате традиционного дизайна. Предложенное решение обеспечивает более надежную защиту изделия от короткого замыкания и сбоев в работе, вызванных сыростью.



Ультра производительность





GIGABYTE использует только твердотельные конденсаторы и полевые транзисторы Low RDS(on) с пониженным сопротивлением канала, способные работать при высоких температурах на протяжении более 50,000* часов.



Ультра Безопасность



GIGABYTE UEFI DualBIOS™

На системных платах GIGABYTE реализована уникальная технология GIGABYTE DualBIOS™, призванная обезопасить одну из важнейших составляющих системной платы – BIOS. В рамках технологии DualBIOS™ на материнских платах GIGABYTE установлены две микросхемы BIOS – основная и резервная. Этот тандем надежно защищает микрокод BIOS от вирусных атак, аппаратных сбоев вызванных выходом из строя компонентов ПК, некорректных действий пользователя, допущенных при оверклокинге, а также от бросков напряжения в сети в процессе обновления BIOS.



Технология AMD Eyefinity





Поддерживая одновременный вывод изображения на несколько дисплеев, технология AMD Eyefinity обеспечивает инновационные возможности графического отображения, что позволяет расширить пространство на несколько рабочих столов и обеспечить полное погружение в визуальную среду с панорамным интерфейсом.



Поддержка формата Ultra HD (4K)





Экранное разрешение 4К – это следующий этап в технологической цепочке обработки и преобразования HD-контента, который оперирует 4000 пикселей по горизонтальной оси (в 4 раза превышает типовое значение этого параметра), обеспечивая непревзойденную четкость изображения и потрясающий реализм. Платы GIGABYTE серии FM2+  на аппаратном уровне поддерживают видеорежим 4K средствами видеоядра гибридного процессора AMD и интерфейса HDMI.



Интерфейс HDMI









HDMI™ (High Definiton Multimedia Interface) - это мультимедийный интерфейс высокой четкости, который обеспечивает одновременную передачу видеоконтента со скоростью до 5 Гбит/с (в рамках базовой спецификации HDMI 1.0) и 8-канального HD-аудиосигнала по одному кабелю. Среди преимуществ HDMI-интерфейса – возможность передачи видео- и аудио-компонент без сжатия и передача цифрового контента в формате Full HD 1080p без потери качества (отсутствуют потери на операциях аналогово-цифрового преобразования сигнала, характерные для интерфейсов предыдущего поколения). Интерфейс HDMI совместим с функцией HDCP (High–bandwidth Digital Content Protection), которая обеспечивает защиту цифрового контента при воспроизведении дисков Blu-Ray, HD DVD и некоторых других форматов, распространяемых на защищенных носителях.



Технология AMD Dual Graphics







Платформа AMD FM2+ поддерживает технологию AMD Dual Graphics, которая позволяет значительно ускорить обработку 3D графики, при условии установки в систему дискретной графической платы AMD Radeon™. Такая модернизация обеспечивает существенный прирост частоты смены кадров за счёт совместного использования ресурсов дискретного и интегрированного графических ядер.

Примечание:
1. Пожалуйста, задействуйте технологию AMD Dual Graphics, объединив ресурсы видеоядер гибридного процессора AMD A-серии и сертифицированных дискретных графических плат на базе ГП AMD. Подробная информация о технологии размещена на официальном сайте AMD по адресу:
http://www.amd.com/us/products/technologies/dual-graphics/Pages/dual-graphics.aspx#3



Технология On/Off Charge



Фирменная технология GIGABYTE On/Off Charge дает возможность заряжать ваш iPhone, iPad и iPod Touch даже в тот момент, когда ПК, к которому они подключены находится в состоянии ожидания или выключен (программное отключение). Логичное развитие концепции GIGABYTE 3x USB PowerBoost - функция On/Off Charge предполагает зарядку подключенных к USB-портам внешних устройств большим током (по сравнению с типовыми решениями). Это позволяет существенно сократить время зарядки, и завершить процедуру даже быстрее, чем от штатного зарядного устройства.

Примечание: При отсутствии на системной плате USB-порта с функцией ON/OFF Charge, процедуру зарядки мобильного устройства можно осуществить, подключив его к обычному USB-порту до того, как ПК будет переведен режим S4/S5.

*Время зарядки устройства зависит от конкретной модели.

Скачать On/Off Charge бесплатно



Соответствие директиве ErP Lot 6





Директива ErP (Energy-Related Products Directive) является одной из составляющих нового европейского стандарта требований к электронному оборудованию. Он призван обусловить новые рамки энергоэффективности и экономичности энергопотребления. Компания GIGABYTE предоставляет пользователям материнские платы, в которых высокая производительность технологично совмещена с энергоэффективностью.

Процессор
Socket FM2+
Поддерживаемые процессоры AMD A10/A8/A6/Athlon X4/Athlon X2
Поддержка многоядерных процессоров есть
Чипсет
Чипсет AMD A68H
BIOS AMI c возможностью аварийного восстановления
Поддержка EFI есть
Поддержка SLI/CrossFire нет
Память
Память DDR3 DIMM, 1333 - 2400 МГц
Количество слотов памяти 2
Поддержка двухканального режима есть
Максимальный объем памяти 64 Гб
Дисковые контроллеры
IDE нет
SATA количество разъемов SATA 6Gb/s: 4, RAID: 0, 1, 10, JBOD на основе AMD A68H
Слоты расширения
Слоты расширения 1xPCI-E x16, 1xPCI-E x1, 1xPCI
Поддержка PCI Express 2.0 есть
Поддержка PCI Express 3.0 есть
Аудио/видео
Звук 7.1CH, HDA, на основе Realtek ALC887
Сеть
Ethernet 1000 Мбит/с
Подключение
Наличие интерфейсов 10 USB, из них 2 USB 3.0 (2 на задней панели), выход S/PDIF, 1xCOM, D-Sub, HDMI, Ethernet, PS/2 (клавиатура), PS/2 (мышь), LPT
Разъемы на задней панели 6 USB, из них 2 USB 3.0, 1xCOM, D-Sub, HDMI, Ethernet, PS/2 (клавиатура), PS/2 (мышь), LPT
Основной разъем питания 24-pin
Разъем питания процессора 8-pin
Тип системы охлаждения пассивное
Дополнительные параметры
Форм-фактор microATX
Комплектация 2 кабеля SATA, заглушка тыловых портов корпуса
Гарантия 36 мес.
