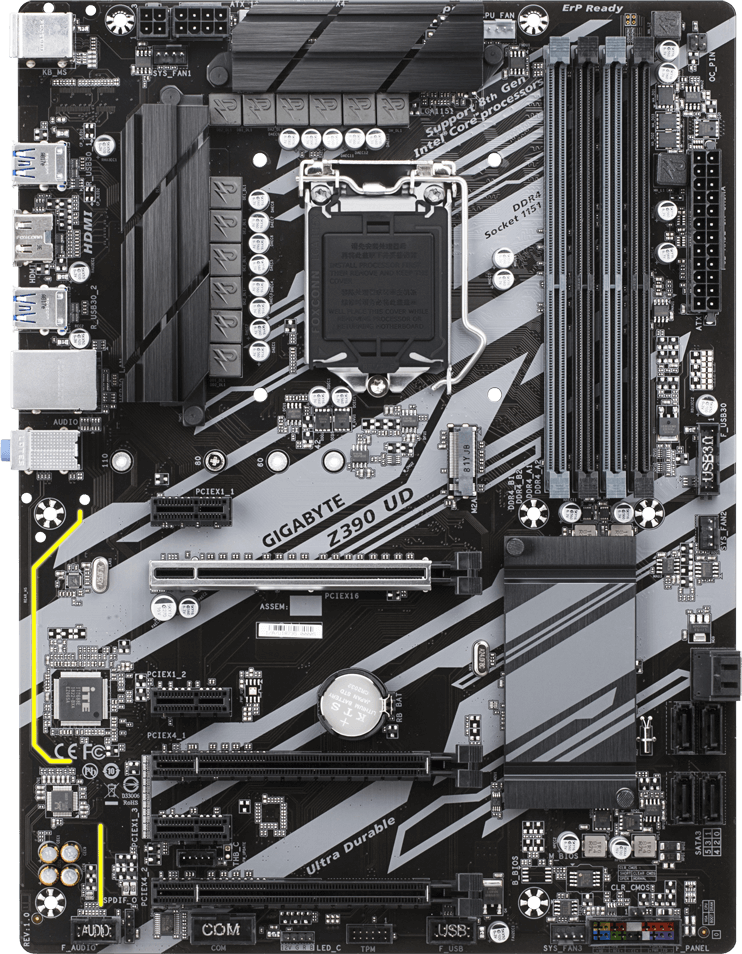

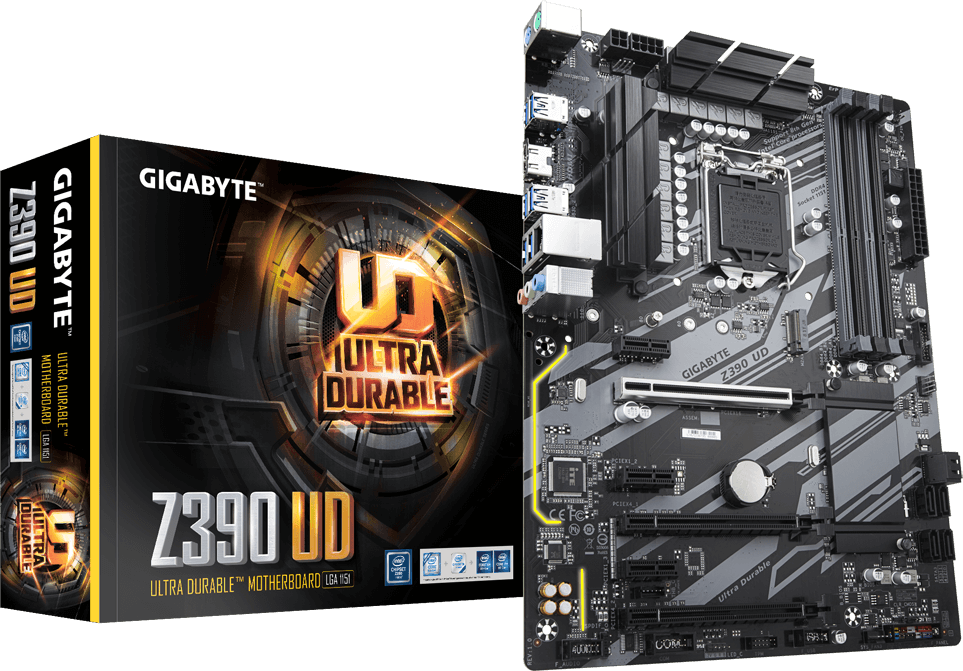

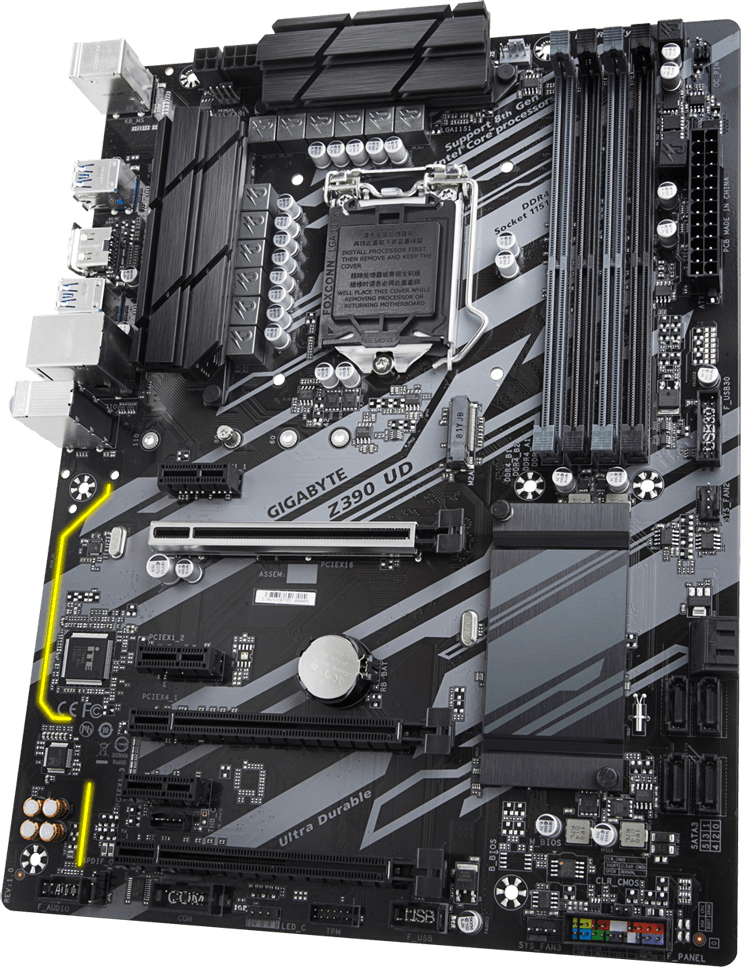

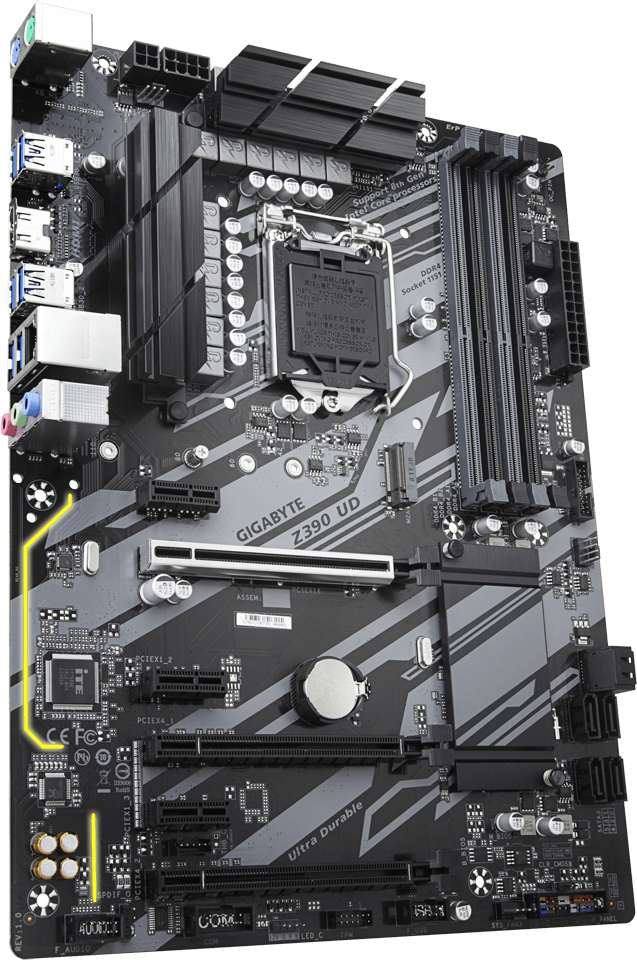

Материнская плата семейства Ultra Durable на базе чипсета Intel® Z390 Express, цифровой VRM-модуль (схема питания 10+2 фазы), масштабируемая видеоподсистема (режим 2-Way CrossFire™), игровой контроллер GbE LAN, разъемы M.2 для PCIe Gen3 x4 SSD-накопителей, экранирование PCIe x16 разъема и технология Ultra Durable™, функция Smart Fan 5, соответствие стандартам CEC 2019
- Разъем LGA для процессоров Intel® Core™ 8- и 9-поколения
- 4 DIMM-разъема для ОЗУ DDR4, двухканальный режим работы модулей памяти без ECC и буферизации
- Новый цифровой модуль питания (схема 10+2 фазы)
- Разъем M.2 для NVMe PCIe Gen3 x4 SSD-накопителей (типоразмер 22110)
- Масштабируемая видеоподсистема, дизайн Dual Armor, концепция Ultra Durable™
- Эксклюзивный игровой LAN-контроллер Realtek RTL8118AS, контроль и управление пропускной способностью
- Совместимость с полноцветными светодиодными RGB-линейками
- Соответствие требованиям стандарта CEC 2019 Ready, активация функций энергосбережения кнопкой мыши
- Фирменная функция Smart Fan 5, датчики температуры и гибридные Fan-разъемы с функцией Fan Stop
- Поддержка функции Lightning-Fast Intel® Thunderbolt™
Эксклюзивный игровой контроллер Realtek RTL8118AS
Высокоскоростной канал Gigabit LAN и автоматическое распредерение трафика
Микросхема Realtek RTL8118 GbE LAN – это высокопроизводительный сетевой контроллер для игровых ПК, наделенный возможностью автоматически распределять ресурсы полосы пропускания сетевого интерфейса, с целью обеспечить наивысший приоритет для назначенного приложения, в том числе игрового. Контроллер обладает всеми востребованными функциями, благодаря которым работа в Интернет становится продуктивной и безопасной.

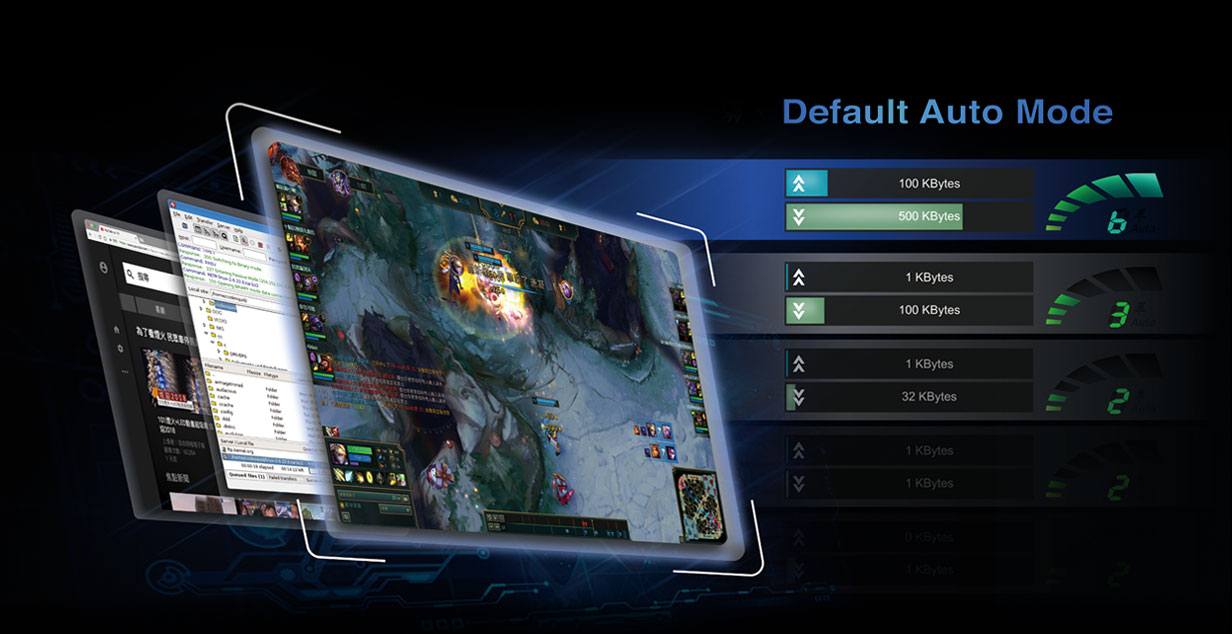

Наивысший приоритет целевым приложениям

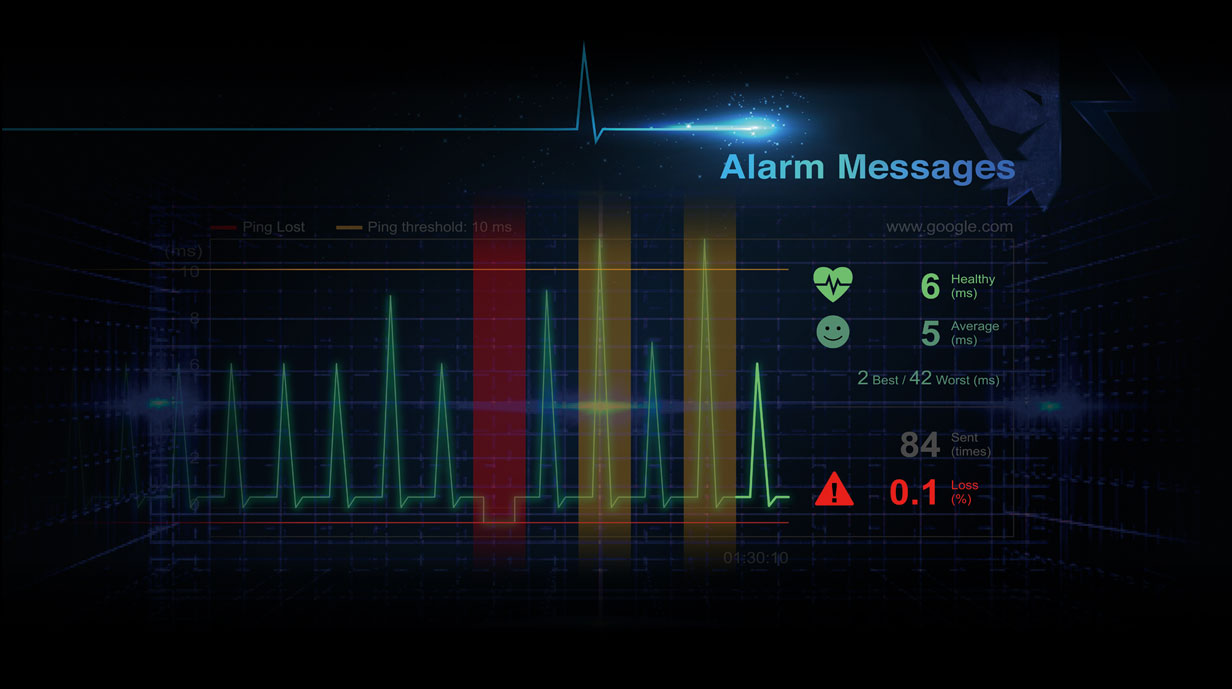

Мониторинг сетевого трафика в реальном времени

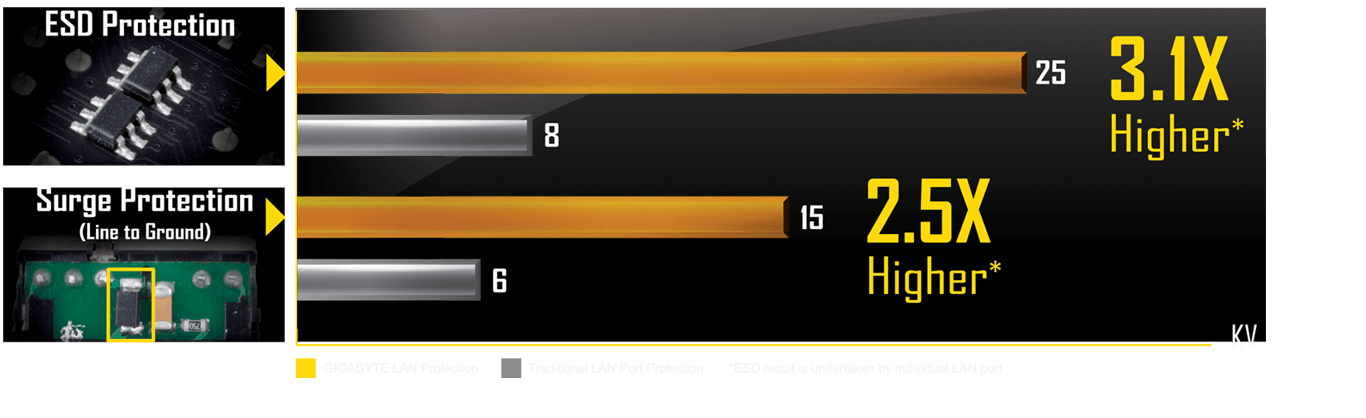

Индустриальный стандарт для защиты LAN-портов от статического электричества и пробоя
Для защиты от электростатики в материнских платах GIGABYTE применяются микросхемы, запас прочности которых в 3 раза выше типовых ИС. Это помогает надежно защитить материнскую плату и ее компоненты от повреждений, вызванных статическим электричеством. Материнские платы GIGABYTE также оснащены специальными микросхемами, которые обеспечивают защиту материнской платы и ПК в целом от перенапряжений и превышения мощности в случае перебоев с электропитанием.

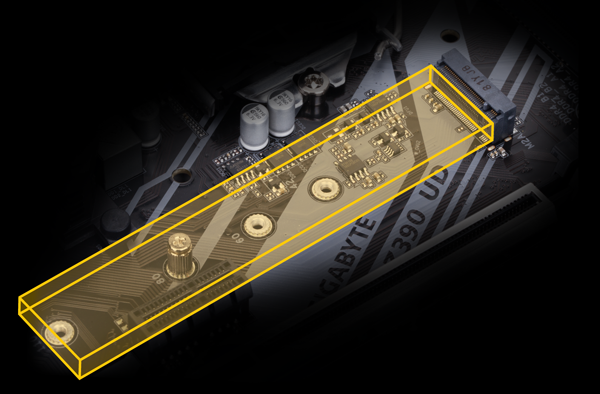

Разъем M.2 для NVMe PCIe Gen3 x4 накопителей (типоразмер 22110)
Материнские платы GIGABYTE адресованы энтузиастам, которые практикуют применение M.2-технологических решений с целью наиболее полно раскрыть потенциал дисковой подсистемы.
Цифровой VRM-модуль (схема 10*+2 фазы, силовые МОП Low RDS(on) транзисторы
Оптимален для 8-ядерных ЦП Intel® Core™
Intersil Digital PWM + Lower RDS(on) MOSFETs GIGABYTE UD series motherboards use a 10*+2 phase PWM + Lower RDS(on) MOSFETs design to support the latest 8-core Intel® Core™ CPUs by offering incredible precision in delivering power to the motherboard's most power-hungry and energy-sensitive components as well as delivering enhanced system performance and ultimate hardware scalability.
* Doubled from 5 phases with current balancing.

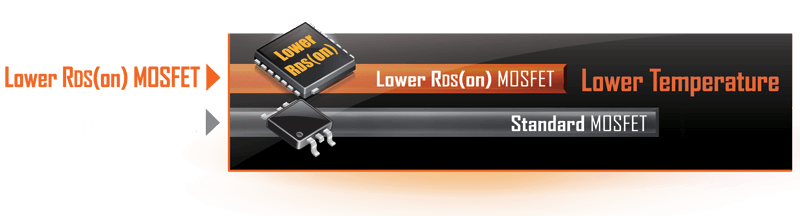

Преимущества Lower RDS(on) МОП-транзисторов
‧ Оптимальный заряд в области затвора минимизирует потери.
‧ Меньший нагрев, минимальный размер, оптимальные температурные характеристики.
Совместимость с модулями ОЗУ DDR4 4133 МГц +
GIGABYTE is offering a tested and proven platform that ensures proper compatibility to 4133MHz and beyond.
Режим 2-Way CrossFire™ Масштабируемая графика
Конфигурация видеоподсистемы на базе нескольких графических плат обеспечивает наилучшую производительность, к которой стремятся энтузиасты компьютерных игр, с целью добиться максимально возможной частоты смены кадров без ущерба для быстродействия на высоком экранном разрешении.
Погружение в виртуальную реальность
> VR требует от системы большей чем Full HD графика производительности, для гарантированной смены кадров с частотой не менее 90 кадр/c
> Только игровые ПК способны раскрыть весь потенциал VR
ПК для виртуальной реальности: рекомендованная конфигурация*
■ Графическая плата: NVIDIA GTX 1060 / AMD RX 480 или лучше, видеовыход, совместимый с HDMI 1.4
■ Процессор: Intel 8th Gen. Core i3 equivalent or greater
■ Платформа: AORUS/GIGABYTE Z390 motherboards
■ ОЗУ: Системная память объемом 8 Гбайт и более
■ Порты USB: 3 порта USB 3.0 и 1 порт USB 2.0 (или более)
■ OS: Windows 10 64-разрядная версия
*Перечень требований к системе размещен на сайте изготовителя VR-изделия.
To create a seamless VR experience GIGABYTE UD Motherboards offer the best features to make your virtual reality feel like your actual reality. With technologies such as NVMe support via M.2 or U.2 and a one piece metal shielding to brace for heavier discrete graphics cards it's obvious that GIGABYTE UD has the tools you need to start your journey in VR.
Все изображения или товарные знаки являются собственностью их владельцев, защищены авторским правом и представлены исключительно в справочных целях. Приведенные упоминания не подразумевают принадлежности изделий GIGABYTE к числу продуктов, одобренных соответствующими владельцами товарных знаков. Снимки систем VR Gaming представлены исключительно в ознакомительных целях.

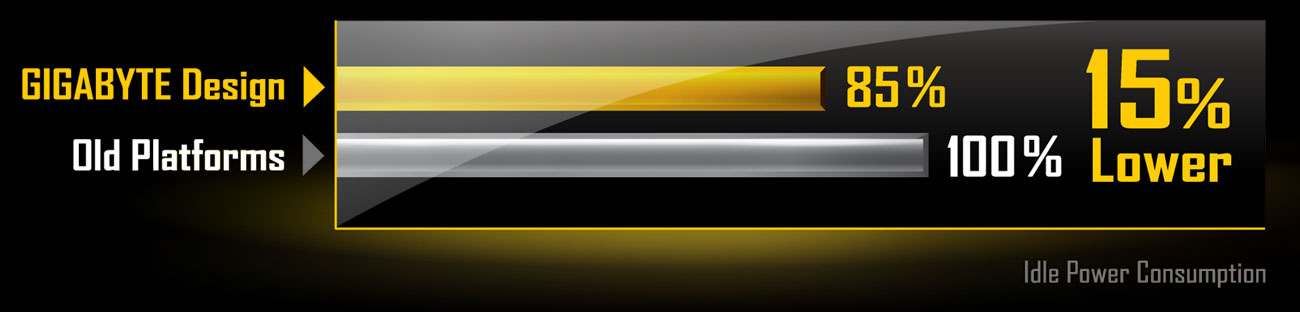

Энергосберегающие технологии - это просто
Требования CEC: Энергопотребление ПК должно находиться на определенном уровне, когда он находится в выключенном режиме, режиме ожидания или в состоянии покоя. Благодаря программно-аппаратному комплексу и точной настройке BIOS материнские платы GIGABYTE способны обеспечить более низкое энергопотребление в режиме ожидания и в полном объеме соответствуют стандартам, выработанным Калифорнийской энергетической комиссией (CEC 2019) для изделий с малой мощностью и высокой эффективностью.
Обновление BIOS
Функционал BIOS имеет первостепенное значение для пользователя на этапе поиска и выбора оптимальных параметров. Предложенный GIGABYTE новый графический интерфейс обеспечивает удобный доступ к функционалу существенно переработанной BIOS и дает возможность пользователю приобрести уникальный опыт тонкой настройки новой системы.
* Фото изделия эталонного дизайна. Функциональность изделия зависит от конкретной модели.
XSplit Gamecaster + Broadcaster: руководство к действию
Поделитесь с друзьями незабываемыми впечатлениями от прохождения того или иного эпизода игры с помощью XSplit Gamecaster + Broadcaster! Полностью оптимизированная процедура интеграции в социальные сети и интерактивное общение в режиме реального времени – оставайтесь в эпицентре событий, не теряя нитей игры. Всего один щелчок кнопкой мыши, и все ваши действия в игре переместят видеопоток в Twitch. Управляйте игрой как профи!
* * Бесплатная лицензия на XSplit Gamecaster + Broadcaster категории Premium сроком действия на 14 дней.
Экранное разрешение 4K (Ultra HD)
Экранное разрешение 4К – это следующий этап в технологической цепочке обработки и преобразования HD-контента, который оперирует 4000 пикселями по горизонтальной оси (более чем в 4 раза превышает ныне действующее типовое значение этого параметра), обеспечивая непревзойденную четкость изображения и потрясающий реализм. Материнские платы GIGABYTE обеспечивают полноценную поддержку 4K-разрешения средствами интегрированной графики Intel® HD Graphics и HDMI-интерфейса.
HDMI™ (High Definiton Multimedia Interface) - это мультимедийный интерфейс высокой четкости, который обеспечивает одновременную передачу средствами одного кабеля видеосигнала со скоростью до 5 Гбит/с (в рамках базовой спецификации HDMI 1.0) и 8-канального HD-аудиосигнала. Среди преимуществ HDMI-интерфейса – возможность передачи видео- и аудио-компонентов без сжатия и трансляция цифрового контента в формате Full HD 1080p без потери качества (отсутствуют потери на операциях аналогово-цифрового преобразования сигнала, характерные для интерфейсов предыдущего поколения). Интерфейс HDMI совместим с функцией HDCP (High–bandwidth Digital Content Protection), которая обеспечивает защиту цифрового контента при воспроизведении дисков Blu-Ray, HD DVD и некоторых других форматов, распространяемых на защищенных носителях.
Smart Fan 5
Благодаря Smart Fan 5 пользователи могут быть уверены в том, что их игровой ПК будет функционировать в наиболее благоприятном температурном режиме без ущерба для производительности. Благодаря термодатчикам, размещенным на материнской плате, средствами Smart Fan 5 можно контролировать работу каждого вентилятора. Кроме того, Smart Fan 5 - это еще и большее количество гибридных разъемов для подключения вентиляторов, которые поддерживают режимы работы PWM и Voltage, обеспечивая максимальное удобство обслуживания установленной жидкостной системы охлаждения.
Разъемы для подключения вентиляторов
Термодатчики
Разные модели плат имеют разное количество термодатчиков и разъемов для подключения вентиляторов Функционал приложения Smart Fan 5 варьируется в зависимости от модели платы.
Термодатчики
Гибридный FAN-разъем
■ 4 разъема для Вениляторов/Помпы
■ 6 термодатчиков
■ Гибридные разъемы двойного назначения
■ Отлаженное взаимодействие датчиков и терморезисторов
■ Интуитивно понятный интерфейс приложения
Основные
Производитель Gigabyte
Код производителя Z390 UD
Socket 1151 v2
Чипсет Intel Z390
Память
Тип памяти DDR4 DIMM, 2133-4266 МГц
Количество слотов памяти 4
Дисковые контроллеры
Контроллер SATA 6 x SATA-III (6 Гб/с)
Поддержка RAID 0, 1, 5, 10
Слоты расширения
Слоты расширения 3 x PCI-E 3.0 x16, 3 x PCI-E x1, PCI-E M.2
Тип слотов M.2 Socket 3, M key, 2242/2260/2280/22110
Поддерживаемые режимы PCI-Express x16/x4/x4
Аудио/Видео
Интегрированное видео да (при использовании процессора с видеоядром)
Звук 8-канальный (7.1)
Аудио-контроллер Realtek ALC887
Сеть
Сетевой интерфейс Gigabit Ethernet (10/100/1000 Мбит/с)
Сетевой контроллер Realtek
Интерфейсы

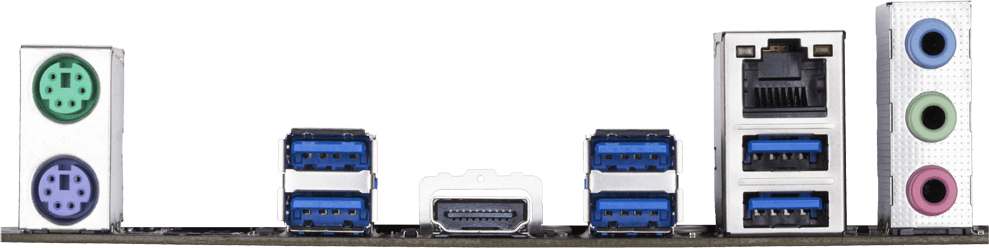

Разъёмы на задней панели 2 x PS/2, 6 x USB 3.1, HDMI, RJ-45
Дополнительно
Форм-фактор ATX
Тип поставки Retail
Гарантия 36 мес.
Скачать драйвера для Gigabyte Z390 UD V1.1
