- Игровая сетевая платформа Killer™ E2200
- Поддержка процессоров Intel® Core™ 6-поколения
- ОЗУ DDR4, 4 DIMM-разъема (двухканальный режим)
- Контроллер Intel® USB 3.1 и универсальный симметричный разъем SB Type-C™
- Масштабируемая 3-Way видеоподсистема, металлизированные разъемы PCIe (концепция Ultra Durable)
- Разъем M.2 PCIe 3.0 x4, быстродействие до 32 Гбит/с (поддержка PCIe и SATA SSD-накопителей )
- 3 разъема SATA Express, скорость передачи данных до 16 Гбит/с
- HD аудиоподсистема (сигнал/шум 115 дБ, встроенный усилитель)

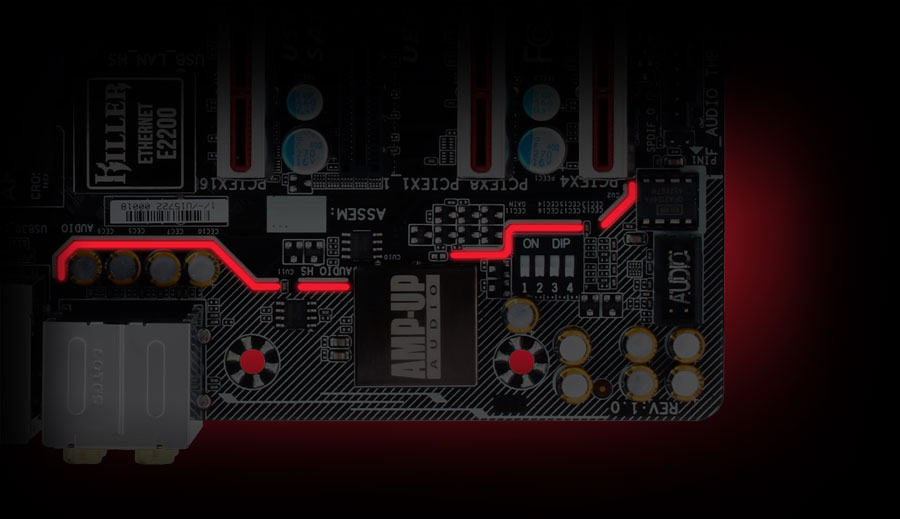

- Высококачественные аудиоконденсаторы, экранирование шумов и LED-трассировка зоны размещения аудиоподсистемы
- Технология GIGABYTE UEFI DualBIOS™
- Набор фирменных приложений APP Center (утилиты EasyTune™ и Cloud Station™)
Уникальный USB-порт DAC-UP
Идеальный сигнал и качественное питание для внешних ЦАП
Функция GIGABYTE USB DAC-UP – это порты шинного интерфейса USB, которые предназначены для подключения внешних ЦАП, обеспечивая их качественное питание на фоне минимальной шумовой составляющей. Преобразователи могут быть чувствительны к колебаниям мощности источника питания (в частности, от совокупной мощности, распределяемой между USB-портами). Именно по этой причине питание порта USB DAC-UP осуществляется изолированным источником с целью минимизации колебаний, влияющих на качество выходного сигнала.
Позолоченные контакты разъема ЦП (дизайн 15μ)
В материнских платах GIGABYTE применяются позолоченные контакты процессорного разъема (толщина напыления 15 мкм), что гарантирует надежность соединения, защищенность контактов от коррозии и стабильную работу системы на протяжении всего срока службы.
Новое поколение SATA Express
Интерфейс SATA Express объединяет преимущества PCI-Express и SATA интерфейсов, что позволяет обеспечить существенно более высокую пропускную способность и скорость передачи данных до 16 Гбит/с.
Высококачественные конденсаторы серии Audio
Звуковой тракт материнских плат GIGABYTE семейства G1™ Gaming обслуживают высококачественные конденсаторы компании Nichicon. Аудиоподсистема отвечает всем требованиям аудиофилов и самых взыскательных игроманов, обеспечивая высочайшее качество звучания музыкальных композиций и достоверную передачу звуковых эффектов в играх.
Аудио кодек Realtek ALC1150 HD
ALC1150 это высокопроизводительный многоканальный HD аудио кодек обеспечивающий исключительное отношение сигнал-шум 115дБ, и позволяющий пользователям получить наилучшее качество звука с ПК.
ALC1150 обеспечивает десять каналов ЦАП, которые одновременно поддерживают воспроизведение 7.1-канальной аудиосистемы, плюс 2 канала независимого стерео звука на выходе (несколько звуковых потоков) через разъёмы передней панели. Два стерео АЦП интегрированы и может поддерживать микрофоны с подавлением эха(AEC), узконаправленной записью (BF) и шумоподавлением (NS). ALC1150 включает фирменный конвертер Realtek для достижения на выходе соотношения сигнал-шум в 115 дБ (SNR) при воспроизведении(ЦАП) и 104 дБ SNR при записи (АЦП).
Программный пакет Sound Blaster X-Fi MB3 в комплекте
В комплект поставки материнских плат GIGABYTE семейства G1™ Gaming также входит набор программного обеспечения Sound Blaster X-Fi MB3. Фирменное ПО Sound Blaster X-Fi MB3 – это мощный инструмент для обработки и преобразования звука премиум-класса, точное воспроизведение спецэффектов и идеальное звуковое сопровождение в современных играх. Функциональные возможности технологий SBX Pro Studio ™ позволяют наиболее полно раскрыть потенциал аудиоконтента.
Эксклюзив от GIGABYTE : Заменяемый операционный усилитель OP-AMP
Настраиваемые характеристики
+ Возможность выбора тембральной окраски аудиосигнала исходя из индивидуальных предпочтений.
+ Широкий выбор специализированных микросхем ОУ.
Превосходное звучание и эначительная экономи средств
+ Расширенный динамический диапазон и исключительное качество звучания без дополнительных затрат.
+ Нет необходимости приобретать дорогостоящие колонки или high-end аудиоаппаратуру.
Переключатель и функция Gain Boost
+ Выберите стандартный 2,5x коэффициент усиления выходного сигнала или режим 6x.
+ Режим 6x идеален в случае подключения к системе наушников или колонок с высоким импедансом
Сетевая платформа Killer™ E2200 / Intel® Gigabit LAN
В платах GIGABYTE применяется прогрессивный сетевой контроллер Intel® Gigabit LAN, который обеспечивает ускоренную обработку прерываний, способен снизить нагрузку на ЦП и готов к обработке Jumbo-кадров в условиях передачи сверхдлинных пакетов на большие расстояния.
Микросхема Turbo B-Clock:
Встроенная специализированная МС для тюнинга
Благодаря встроенной микросхеме тюнинга TURBO B-Clock, которой оснащены материнские платы GIGABYTE 100-серии, поклонники оверклокинга могут варьировать в широком диапазоне частоту шины BCLK. Средствами специализированной МС стало возможным линейно изменять значение частоты в диапазоне от 90 МГц до 500 МГц, устранив действовавшее ранее ограничение на пограничные значения с шагом дискретности 5%.
Ambient LED
Задняя I/O-панель материнских плат GIGABYTE оснащена светодиодной подсветкой с наглядной индикацией всех портов ввода/вывода. Кроме того, реализована защита аналоговых аудиокомпонентов средствами антишумового экрана. Подсветка программируемая, что позволяет выбрать один режимов, соответствующих настроению пользователя. Например, ритмичные импульсы или плавное затухание, создающее успокаивающую атмосферу (идеальный режим для просмотра фильмов и прослушивания музыки).
Мост в будущее - разъем USB Type-C™:
Новое поколение универсальных разъемов
Контроллер USB 3.1 и симметричный разъем Type-C™
Благодаря функционалу интерфейса USB 3.1, новый USB-разъем Type-C™ обеспечивает скорость передачи данных до 10 Гбит/с. Таким образом, оснащенные контроллером Intel® USB 3.1 изделия GIGABYTE с разъемом Type-C™, можно с полным основанием позиционировать как наилучшее среди представленных на рынке решений.
Набор фирменных приложений GIGABYTE App Center (утилиты EasyTune™, Cloud Station™ и многое другое)
Приложение GIGABYTE EasyTune™ – это простая в освоении фирменная утилита, которая позволяет выполнить тонкую настройку параметров системы, в частности отрегулировать напряжение питания и частоту ЦП и модулей ОЗУ в среде Windows. Благодаря функции Smart Quick Boost одним щелчком кнопки мыши можно инициировать процедуру оверклокинга в автоматическом режиме, добиваясь прироста производительности системы, когда это необходимо.
Центр приложений APP Center
Центр приложений GIGABYTE App Center предоставляет мгновенный доступ к фирменным приложениям GIGABYTE, которые помогут получить максимальный эффект от эксплуатации системной платы. Интуитивно понятный пользовательский интерфейс GIGABYTE App Center позволяет выполнять запуск всех приложений GIGABYTE, установленных в системе.
Утилита Cloud Station™
GIGABYTE Cloud Station™ состоит из нескольких уникальных приложений GIGABYTE, которые позволяют вашему смартфону / планшет общаться, обмениваться ресурсами, и контролировать настольные ПК с помощью беспроводной связи.
Масштабируема графика 2-Way SLI™/3-Way CrossFire™
Возможность масштабирования позволяет оптимизировать производительность видеоподсистемы и реализовать конфигурации, востребованные истинными поклонниками компьютерных игр, которым необходима максимальная частота кадров при максимально возможном экранном разрешении без ущерба для быстродействия
Усиленные разъемы Ultra Durable™ PCIe
В рамках концепции нового дизайна плат GIGABYTE на разъемах PCIe установлены экраны из нержавеющей стали, благодаря которым пластиковые колодки приобретают дополнительную защиту и готовы к инсталляции любых PCI Express плат расширения.
Экранное разрешение 4K (Ultra HD)
Экранное разрешение 4К – это следующий этап в технологической цепочке обработки и преобразования HD-контента, который оперирует 4000 пикселей по горизонтальной оси (в 4 раза превышает типовое значение этого параметра), обеспечивая непревзойденную четкость изображения и потрясающий реализм. Платы GIGABYTEна аппаратном уровне поддерживают видеорежим 4K средствами интегрированного графического контроллера Intel® HD Graphics и интерфейса HDMI.
HDMI™ - мультимедийный интерфейс нового поколения
HDMI™ (High Definiton Multimedia Interface) - это мультимедийный интерфейс высокой четкости, который обеспечивает одновременную передачу видеоконтента со скоростью до 5 Гбит/с (в рамках базовой спецификации HDMI 1.0) и 8-канального HD-аудиосигнала по одному кабелю. Среди преимуществ HDMI-интерфейса – возможность передачи видео- и аудио-компонент без сжатия и передача цифрового контента в формате Full HD 1080p без потери качества (отсутствуют потери на операциях аналогово-цифрового преобразования сигнала, характерные для интерфейсов предыдущего поколения). Интерфейс HDMI совместим с функцией HDCP (High–bandwidth Digital Content Protection), которая обеспечивает защиту цифрового контента при воспроизведении дисков Blu-Ray, HD DVD и некоторых других форматов, распространяемых на защищенных носителях.

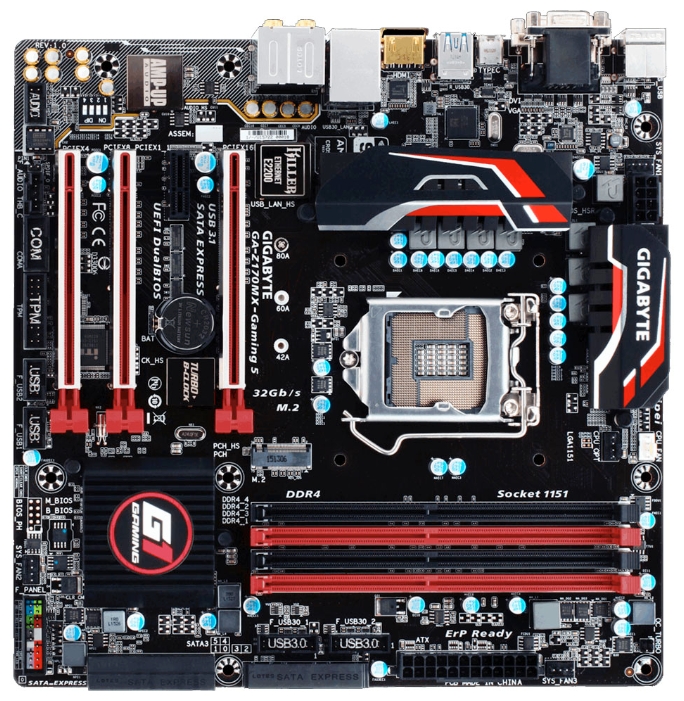

Процессор
Socket LGA1151
Поддерживаемые процессоры Intel Core i7/Core i5/Core i3/Pentium/Celeron
Поддержка многоядерных процессоров есть
Чипсет
Чипсет Intel Z170
BIOS AMI c возможностью аварийного восстановления
Поддержка EFI есть
Поддержка SLI/CrossFire SLI/CrossFireX
Память
Память DDR4 DIMM, 2133 - 3466 МГц
Тип памяти ECC/non-ECC
Количество слотов памяти 4
Поддержка двухканального режима есть
Максимальный объем памяти 64 Гб
Дисковые контроллеры
IDE нет
SATA количество разъемов SATA 6Gb/s: 6, RAID: 0, 1, 5, 10 на основе Intel Z170
Количество разъемов SATA Express 3
Количество слотов M.2 1
Тип слотов M.2 Socket 3
Слоты расширения
Слоты расширения 3xPCI-E x16, 1xPCI-E x1
Поддержка PCI Express 3.0 есть
Аудио/видео
Звук 7.1CH, HDA, на основе Realtek ALC1150
Сеть
Ethernet 1000 Мбит/с, на основе Killer E2201
Подключение
Наличие интерфейсов 15 USB, из них 7 USB 3.0 (3 на задней панели), 2 USB 3.1 (2 на задней панели), выход S/PDIF, 1xCOM, D-Sub, DVI, HDMI, Ethernet, PS/2 (клавиатура), PS/2 (мышь)
Разъемы на задней панели 7 USB, из них 3 USB 3.0, оптический выход, D-Sub, DVI, HDMI, Ethernet, PS/2 (клавиатура), PS/2 (мышь)
Основной разъем питания 24-pin
Разъем питания процессора 8-pin
Тип системы охлаждения пассивное
Дополнительные параметры
Форм-фактор microATX
Комплектация 4 кабеля SATA, заглушка тыловых портов корпуса, мостик 2-Way SLI, G коннектор
Гарантия 36 мес.
