Материнская плата ASUS Z170-WS

Высокоскоростные интерфейсы и поддержка до четырех видеокарт

Поддержка до четырех видеокарт

Компоненты серверного класса.Премиальные компоненты и современные инновации.

Изготовленные в Японии твердотельные конденсаторы, которые применяются на данной материнской плате, обладают расчетным сроком службы до 12 тысяч часов при рабочей температуре на уровне 105°. Это значительно превышает возможности обычных компонентов.

Специальные разъемы питания, реализованные на плате Z170-WS, обеспечивают надежное подключение кабелей, пониженное сопротивление и улучшенное рассеяние тепла.

Материнская плата Z170-WS оборудована четырьмя слотами PCIe 3.0 x16 и прошла серию испытаний на совместимость с видеокартами для профессиональных рабочих серий NVIDIA® Quadro® и AMD CrossFireX™.

Кроме того, Z170-WS может похвастать широкой совместимостью с различными RAID-контроллерами и сетевыми адаптерами, предоставляя отличные возможности по расширению компьютерной системы.

Функция Q-Code Logger служит для диагностики компьютера. Достаточно вставить USB-флешку в соответствующий разъем и нажать на кнопку Q-Code Logger, и на флешке будет создан журнал событий, который будет заполняться, даже если компьютер не сможет загрузиться.

Настройка компьютера одним щелчком мыши! Автоматическая оптимизация различных параметров

Найти оптимальные настройки компьютера стало предельно просто – достаточно воспользоваться функцией 5-сторонней оптимизации от ASUS! С ее помощью можно легко получить максимальную производительность процессора или максимальную экономию электроэнергии, задать стабильные настройки цифровой системы питания, отрегулировать скорость работы вентиляторов и даже сконфигурировать сетевой контроллер и аудиосистему. Иными словами, с помощью этой функции вы легко можете оптимизировать свой компьютер под конкретные приложения, которые вы используете.

• Высокая производительность, приоритетный геймерский трафик, мощный и четкий звук – составляющие успеха в любой компьютерной игре.
• Во время игры работа вентиляторов будет предельно тихой, а охлаждение – максимально эффективным.
• Отсутствие задержек в работе программ, даже при сильной нагрузке системы.
• Энергоэффективность = экономия затрат на электроэнергию.

Контроллер TPU

Энтузиасты могут разогнать свою систему как с помощью переключателя на плате, так и с помощью интерфейса утилиты ASUS AI Suite 3. Контроллер Turbo Processor Unit (TPU) обеспечивает тонкую настройку параметров разгона и расширенные средства мониторинга работы системы. Он дает бесконечную свободу в настройке параметров работы процессора и видеокарты для достижения нужной производительности в различных ситуациях*.

*См. список совместимости

• Ускоренная стартовая загрузка.
• Улучшенная синхронизация в экстремальных условиях.
• Отменная стабильность при экстремальном разгоне.

*Верхняя граница частоты для тактового генератора ASUS Pro Clock составляет 650 МГц. Максимальная эффективная базовая частота будет зависеть от возможностей используемого центрального процессора.

Разгон памяти DDR4

Благодаря технологии ASUS T-Topology второго поколения, подразумевающей Т-образную топологию подключения слотов системной памяти, увеличивается ее разгонный потенциал. Именно это позволяет достичь частоты на уровне 3733 МГц при разгоне модулей памяти DDR4 на новых материнских платах ASUS.

Поддержка RAID-массивов на базе накопителей M.2/NVMe PCIe

Высокоскоростная передача данных



Подключение 2,5-дюймовых SSD-дисков (NVMe).Разъем U.2 на плате
Z170-WS оборудована разъемом U.2, который дает возможность владельцам материнской платы подключать к ней новейшие 2,5-дюймовые SSD-накопители с поддержкой протокола NVM Express. Эта уникальная технология использует максимальную пропускную способность шины PCI Express 3.0 x4 (32 Гбит/с), обеспечивая скорость обмена данными до 3,5 раз выше, чем традиционные SSD-накопители.





Поддержка интерфейса M.2 (до 32 Гбит/с). Два порта M.2/NVMe с поддержкой RAID
Используя четыре линии PCI Express 3.0/2.0, два интерфейса M.2/NVMe обеспечивают скорость передачи данных до 32 Гбит/с. Они идеально подходят для подключения современных твердотельных накопителей, в том числе в конфигурации RAID.



Два полноскоростных порта USB 3.1 (10 Гбит/с)

Данная материнская плата имеет встроенную поддержку двух портов USB 3.1 (одного Type-A и одного симметричного Type-С) с максимальной пропускной способностью 10 Гбит/с — это в два раза выше, чем у USB 3.0. Интерфейс USB 3.1 гарантирует обратную совместимость с устройствами, оборудованными USB-интерфейсом предыдущих версий. Эксклюзивная утилита ASUS USB 3.1 Boost позволяет повысить практическую пропускную способность USB 3.1.









Интерфейс UEFI BIOS



В отличие от традиционных BIOS-систем ASUS UEFI BIOS обладает графическим интерфейсом с поддержкой мыши. Он имеет режимы для новичков и энтузиастов.





Функция EZ Flash 3

Удобная утилита для обновления прошивки через интернет и непосредственно из интерфейса BIOS.





S.M.A.R.T

Оцените состояние дисковых накопителей с помощью данных S.M.A.R.T. – встроенной системы самоконтроля, анализа и отчетности.





Мастер EZ Tuning – разгон и настройка RAID



Поможет быстро оптимизировать параметры системы и создать RAID-массив.





Избранное

Быстро добавляйте настройки и инструменты в список Избранное.



Режим EZ Mode

• Удобная настройка вентиляторов: Достаточно изменить форму графика регулировки скорости с помощью мыши.
• EZ XMP: Быстро задействуйте профили XMP для разгона памяти.
• Информация о SATA: Отображает данные о портах SATA и подключенных к ним устройствах.
• Настройка времени: Легко задать системное время и дату с помощью одной лишь мыши.

Режим Advanced

• GPU POST: Подробная информация о видеокартах ASUS, установленных в системе.
• Secure Erase: Восстановление производительности SSD-накопителей
• Последние изменения: Отслеживайте историю всех изменений в настройках и сохраняйте профили на USB-накопителе.
• Переименование портов SATA: Для быстрой идентификации подключаемых устройств.

Качественный звук для полного погружения в игру. Crystal Sound 3.

Чистое питание
Снижение уровня помех в цепи электропитания для качественного звучания.

Эффективная изоляция
Разделение аналоговой и цифровой части для снижения уровня взаимных помех.

Экранирование
Снижает влияние электрических помех на качество звука.

Разделение аудиоканалов
Для еще большей чистоты каждого аудиоканала.

Качественное звучание
Улучшает качество звучания в наушниках и на колонках.

Эксклюзивная схема
Минимизирует щелчки при подключении к аудиоразъемам.

Аудиоконденсаторы премиум-класса
Конденсаторы известных японских производителей способствуют высочайшему качеству звука

Сетевой контроллер Intel®

Для комфортной игры через интернет

Сетевые контроллеры Intel славятся своей стабильной и эффективной работой при низком уровне загрузке центрального процессора. Установленный на материнской плате Z170-WS контроллер Ethernet оптимизирован разработчиками ASUS под сетевые игры

Turbo LAN

Оптимизация параметров сети для игр без лагов

Эксклюзивная функция Turbo LAN, работающая на базе технологии приоретизации трафика cFosSpeed, позволяет задать приоритеты использования пропускной способности сетевого соединения различными приложениями с помощью удобного пользовательского интерфейса. Даже будучи новичком, вы можете получить значительный прирост скорости – до 45%. Для опытных пользователей предлагается режим Advanced Mode.







1Мониторинг скорости в реальном времени

2Группирование списка избранного

3Назначение приоритета для приложения

Расширение функциональности обычной клавиатуры

Key Express

Технология KeyBot модернизирует обычную клавиатуру, причем делает это мгновенно! Чтобы задействовать встроенный в материнскую плату микропроцессор KeyBot, необходимо подключить клавиатуру к специальному порту USB. Затем с помощью удобной утилиты вы сможете назначать макросы функциональным клавишам F1-F10, настраивать горячие клавиши для запуска любых приложений, включать компьютер и даже перепрошивать BIOS!

Функциональные клавиши

Для часто используемых функций, например для переключения звука на фронтальный/тыловой аудиовыход или безопасного извлечения USB-устройств.



Макро-клавиши

Программирование и запись до 15 последовательных нажатий клавиш.



Ярлыки

Назначение приложений или папок для быстрого открытия.



Центр домашних развлечений.Потоковые трансляции

С помощью функции ASUS Media Streamer можно легко организовать трансляцию мультимедийных файлов с компьютера на мобильные устройства или совместимые телевизоры.

Для компьютерных энтузиастов.Самостоятельная сборка.

Контроллер EPU

Специальный энергетический процессор от ASUS, управляемый аппаратным переключателем или посредством программного комплекса AI Suite 3, автоматически определяет степень загрузки системы и оптимизирует ее энергопотребление. Если же нужно обеспечить беспрерывную работу фоновых программ во время отсутствия пользователя, то достаточно переключить компьютер в специальный режим с пониженным энергопотреблением, в котором отключается питание от неиспользуемых контролеров периферийных устройств.

Fan Xpert 3

Утилита ASUS Fan Xpert 3 позволяет регулировать скорость вращения 3- и 4-контактных процессорных и корпусных вентиляторов в зависимости от уровня загрузки и температуры компонентов компьютера. Пользуясь гибкими настройками, можно легко обеспечить эффективное охлаждение при минимальном уровне шума.

• Отдельный разъем для подключения системы водяного охлаждения.
• Автоматический режим: мониторинг системы и подбор параметров для настройки в один щелчок

Система питания DIGI+

Полностью соответствуя стандарту Intel® IMVP8, цифровой стабилизатор питания DIGI+, реализуемый на новых материнских платах ASUS, наделяет их высокой энергоэффективностью и прекрасным разгонным потенциалом.

Turbo App

ASUS предлагает эксклюзивное приложение Turbo App, которое поможет моментально оптимизировать работу компьютера под конкретные программы путем разгона процессора, приоритетного использования приложением сетевого соединения, оптимизации настроек аудиосистемы и т.д.

Технология ASUS PRO Clock

Процессор и чипсет Intel



Чипсет Intel® Z170 Express

Intel® Z170 Express – это новейший чипсет, оптимизированный для работы с процессорами Intel® серий Core™ i7/Core i5/Core i3/Pentium®/Celeron® шестого поколения, устанавливаемыми в разъем LGA1151. Он отличается высокой стабильностью, производительностью и пропускной способностью. Intel® Z170 предлагает до десяти портов USB 3.0, шесть портов SATA 6 Гбит/с, порт M.2 (32 Гбит/с) и интерфейс PCIe 3.0, а также позволяет использовать графическое ядро, встроенное в современные процессоры Intel.





Для процессоров Intel Core i7/Core i5/Core i3/Pentium/Celeron шестого поколения (разъем LGA1151)

Данная материнская плата поддерживает процессоры Intel® Core™ i7/i5/i3 шестого поколения, а также процессоры Pentium®/Celeron® в корпусе LGA1151. Особенностью этих процессоров являются встроенные контроллеры памяти и шины PCI Express, обеспечивающие работу двухканальной памяти DDR4 (4 DIMM) и 16 линий PCI Express 3.0/2.0, а также мощное интегрированное графическое ядро.

Процессор
Socket LGA1151
Поддерживаемые процессоры Intel Core i7/Core i5/Core i3/Pentium/Celeron
Поддержка многоядерных процессоров есть
Чипсет
Чипсет Intel Z170
BIOS AMI
Поддержка EFI есть
Поддержка SLI/CrossFire SLI/CrossFireX
Память
Память DDR4 DIMM, 2133-3733 МГц
Количество слотов памяти 4
Поддержка двухканального режима есть
Максимальный объем памяти 64 Гб
Дисковые контроллеры
IDE нет
SATA количество разъемов SATA 6Gb/s: 6, RAID: 0, 1, 5, 10 на основе Intel Z170
Количество слотов M.2 2
Тип слотов M.2 Socket 3, M Key, 2242/2260/2280/22110
Количество разъемов U.2 1
Слоты расширения
Слоты расширения 4xPCI-E x16, 1xPCI-E x4
Поддержка PCI Express 2.0 есть
Поддержка PCI Express 3.0 есть
Поддерживаемые режимы PCI-Express dual: x16, triple: x16, x8, x8, quad: x8
Аудио/видео
Звук 7.1CH, HDA, на основе Realtek ALC1150
Сеть
Ethernet 2x1000 Мбит/с, на основе Intel I219-LM, Intel I210-AT
Подключение
Наличие интерфейсов 17 USB, из них 9 USB 3.0 (4 на задней панели), 2 USB 3.1 (2 на задней панели), выход S/PDIF, HDMI, 2xEthernet

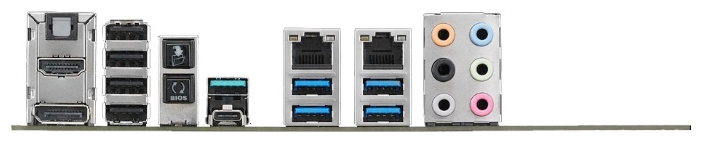

Разъемы на задней панели 10 USB, из них 4 USB 3.0, оптический выход, DisplayPort, HDMI, 2xEthernet
Основной разъем питания 24-pin
Разъем питания процессора 8-pin
Тип системы охлаждения пассивное
Дополнительные параметры
Форм-фактор ATX
Комплектация заглушка тыловых портов корпуса, кабель COM-порта, 6 кабелей SATA, 2 упаковки для M.2, инструмент для установки процессора, мостик 3-Way SLI, мостик 4-Way SLI, мостик SLI, Q-коннектор
Дополнительная информация разъем Thunderbolt
Гарантия 36 мес.
