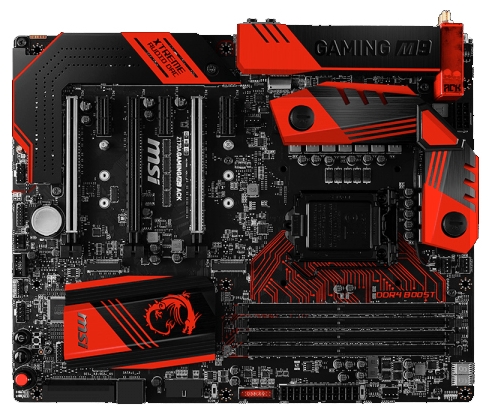

Материнская плата MSI Z170A GAMING M9 ACK

НЕТ ПРЕДЕЛА СОВЕРШЕНСТВУ ВМЕСТЕ С OC ENGINE 2

OC Engine стал еще лучше в платах MSI Z170. Благодаря внешнему тактовому генератору вы получаете еще больше свободы в достижении абсолютного максимума в оверклокерском мастерстве. OC Engine 2 имеет еще меньший джиттер сигнала, меньшее энергопотребление, что способствует еще большей стабильности в экстремальных условиях. Нет предела совершенству!

OC Essentials

Встречайте швейцарский армейский нож оверклокера; OC essentials – это набор инструментов необходимый для увеличения производительности материнской платы. Он поможет увеличить стабильность, помочь в устранении неполадок и провести полную проверку системы. Таким образом, теперь вы можете полностью сосредоточиться на оверклокинге.

КНОПКИ Easy Button 3

V-Check Points 2 Lite

Выполняйте мониторинг напряжений во время разгона с высокой точностью. V-Check points 2 Lite поддерживает как устаревшие так и современные мультиметры для удобного мониторинга напряжений.



ИНДИКАТОР ОТЛАДКИ Debug LED

2-значный светодиодный индикатор Post кодов для легкой диагностики. Во время нормальной работы отображает текущую температуру процессора.



КНОПКА Clear CMOS

Кнопка удобно расположена в задней части материнской платы и позволяет легко производить операцию сброса настроек BIOS при неудачных попытках разгона. Экономит время, позволяя избавиться от операции открытия корпуса и переключения соответствующего джампера.



Сертифицирована SteelSeries

СЕРТИФИЦИРОВАНА ДЛЯ ГЕЙМИНГА

В нашей геймерской лаборатории и многочисленных интернет клубах вместе с лучшими мировыми киберспортсменами, мы не только тестируем наши геймерские материнские платы, мы также стараемся сделать так, чтобы вы получили топовую производительность и надежность в самых современных играх. Благодаря 24-часовому тестированию в играх как автономно, так и в локальной сети, MSI гарантирует стабильную работу сетевой и звуковой карты, высокий FPS, потому что мы делаем все, чтобы вы наслаждались игрой.

Только материнские платы, прошедшие этот тест, получают статус СЕРТИФИЦИРОВАНА ДЛЯ ГЕЙМИНГА и считаются материнскими платами достойными имени MSI® GAMING.





КОМПОНЕНТЫ MILITARY CLASS 5

Military Class 5 – это следующий этап развития высококачественных компонентов. Титановые катушки, мосфеты DrMOS, конденсаторы Hi-c CAP и Dark CAP гарантируют вашему компьютеру высокую стабильность в экстремальных условиях.

ТИТАНОВЫЕ КАТУШКИ

В титановых катушках используется титановые сердечники, которые имеют лучшие характеристики в условиях высоких температур. Это позволяет титановым катушкам работать при температуре 220 градусов Цельсия, иметь больший на 40% запас по току и на 30% более высокий КПД, что дает лучшие показатели питания и стабильности при разгоне.

КОНДЕНСАТОРЫ Hi-c CAP

Hi-c CAP – маленький и очень эффективный конденсатор. Кроме увеличенного свободного места в зоне процессорного сокета для установки больших кулеров, такие конденсаторы являются на 93% более энергоэффективными по сравнению с обычными конденсаторами. Благодаря конденсаторам Hi-c CAP, платы MSI являются наиболее энергоэффективными на рынке.

КОНДЕНСАТОРЫ DARK CAP

За счет алюминиевого сердечника, конденсаторы Dark CAP являются неотъемлемой частью дизайна плат high-end класса. Конденсаторы имеют крайне низкие значения эквивалентного последовательного сопротивления (ESR) и срок службы более 10 лет.

ЗАЩИТА ОТ ВЛАЖНОСТИ

Снижение на 10% поглощения влаги из воздуха помогает предотвратить электрохимическую коррозию дорожек платы. Незащищенная печатная плата имеет в 10 раз более высокую вероятность отказа.

ЗАЩИТА ОТ ВЫСОКИХ ТЕМПЕРАТУР

Все наиболее важные компоненты прошли специализированные тесты, соответствующие стандартам военной приемки и гарантируют стабильную работу в самых жестких условиях.

ЗАЩИТА ЭЛЕКТРО ЦЕПЕЙ

Высококачественные материалы, многослойная печатная плата и экранирование позволило создать лучшую защиту электрических цепей в наших материнских платах серии GAMING.

ЗАЩИТА ОТ ЭЛЕКТРО РАЗРЯДОВ

Каждый порт ввода/вывода имеет защиту от электростатических разрядов.

ЗАЩИТА ОТ ЭЛЕКТРО МАГНИТНЫХ ИЗЛУЧЕНИЙ

Все материнские платы MSI соответствуют жестким требованиям Федеральной Комиссии по Связи США (FCC) и таким образом, генерируют минимальный уровень электромагнитных помех.

ОПТИМИЗИРОВАННА ДЛЯ РАБОТЫ С НЕСКОЛЬКИМИ ГРАФИЧЕСКИМИ КАРТАМИ

Защита слота от повреждений!

Обеспокоены как не повредить слот PCI-Express вашей тяжелой видеокартой?

MSI® Steel Armor

Steel Armor имеет большее количество точек пайки на печатной плате, что увеличивает прочность и защищает сигналы PCI-Express от электромагнитных помех. Это в свою очередь позволяет добиться большей стабильности в играх и при разгоне GPU.

Другие - Обычное крепление

MSI® Steel Armor - Усиленные большим количеством точек пайки

ПОЛНОСТЬЮ НОВЫЙ, ИЗВЕСТНЫЙ НАГРАДАМИ CLICK BIOS 5





Узнайте больше об улучшенном, завоевавшем многочисленные награды CLICK BIOS 5, а также используйте новый BIOS, чтобы получить максимум производительности в ваших играх. MSI CLICK BIOS 5- это самый современный UEFI БИОС, оптимизированный для работы с Windows 10.

Управляйте системой с помощью двух режимов: Режим EZ- для наиболее часто используемых настроек и функций. Расширенный режим - для тонкой настройки и получения максимальной производительности.

• Множество настроек для увеличения производительности в играх
• UEFI BIOS следующего поколения с дизайном, получившим многочисленные награды
• Масштабируемый шрифт высокого разрешения с поддержкой нескольких языков
• Легкий в использовании
• Расширенные функции для оверклокинга

Легкое восстановление BIOS

Столкнулись с проблемами после обновления BIOS? Просто прошейте старую версию BIOS при помощи BIOS Flashback+ и всего через несколько минут продолжайте играть. Вы можете использовать BIOS Flashback+ без установленного процессора, памяти и видеокарты.

Игровой порт

Игровой порт MSI (Gaming Device Port) специально оптимизирован для подключения высокоскоростных игровых мышей, позволяющий полностью использовать их возможности. Вы можете полностью настроить скорость опроса при помощи легкого в использовании приложения Mouse Master. Это позволяет получить быстрый и более плавный контроль в играх.

Твоя игра, твой стрим, твоя слава

XSplit Gamecaster и Broadcaster V2 позволяют с легкостью записывать лучшие моменты игры и транслировать их в реальном времени на Twitch, YouTube, UStream и другие сайты.

Программа проста в применении и идеальна для тех, кто хочет делиться игровым процессом с друзьями, семьей или всем миром - или для желающих запечатлеть все самые памятные моменты просто так.

МАСТЕР ИГРЫ

Чтобы стать мастером в играх вам потребуется достаточно мощная система. Игровые материнские платы MSI серии GAMING для энтузиастов специально отмечены индексом M, означающим Мастер, чтобы подчеркнуть выдающийся дизайн, а также помочь вам перейти на следующий уровень в гейминге.

НЕПРЕВЗОЙДЕННАЯ ПРОИЗВОДИТЕЛЬНОСТЬ ПАМЯТИ И СТАБИЛЬНОСТЬ

Гейминговый дизайн

ГЕЙМИНГ внутри, ГЕЙМИНГ снаружи. Внимание к деталям. От красно-черных расцветок дизайна, до специальной печатной платы позволяет следующему поколению плат MSI GAMING снова выделяться.

ТЯЖЕЛАЯ БРОНЯ ВОДЯНОГО ОХЛАЖДЕНИЯ

Для того, чтобы сохранять хладнокровие в разгар боя, радиатор позволяет подключать водяное охлаждение для дополнительного контроля над температурой.

БРОНИРОВАННАЯ ЗАДНЯЯ ПЛАСТИНА

Помимо преимущества для внешности, задняя пластина Reactive Armor укрепляет плату, что позволяет использовать самые крупные и тяжелые видеокарты и процессорные системы охладжения.

АУДИОСИСТЕМА КЛАССА ПРЕМИУМ С ЗАЩИТОЙ ОТ EMI

АУДИОСИСТЕМА КЛАССА ПРЕМИУМ С ЗАЩИТОЙ ОТ EMI

Радиатор в стиле дракона

Радиатор, выполненный в стиле известного дракона MSI GAMING, напоминает о том, что вы имеете дело с настоящей материнской платой серии GAMING.

ДОМИНИРУЙТЕ В ИГРАХ С МИНИМАЛЬНОЙ ЗАДЕРЖКОЙ

Приготовьтесь разбить ваших врагов на поле боя вместе с MSI® GAMING LAN. Для MSI® GAMING LAN используются специальные компоненты, чтобы обеспечивать лучший онлайн гейминг без тормозов.

Игровая сетевая карта KILLER™ DOUBLE SHOT PRO

Killer™ DoubleShot Pro позволяет сетевому адаптеру Killer™ Ethernet совместно с адаптером Killer™ Wi-Fi получить потрясающую скорость передачи данных по сети. Killer Network Manager, с целью оптимизации игрового трафика, позволяет выбрать, какое из соединений использовать для соответствующего приложения. Это позволяет добиться максимальной пропускной способности до 1.867 Гбс.

Killer™ WIRELESS AC 1535 с технологией ExtremeRANGE™

Killer™ Wireless-AC 1535 с технологией ExtremeRange™ обеспечивает самые высокие скорости передачи данных в индустрии. Технология Killer’s Lag and Latency Reduction™, в сочетании с технологией Killer’s ExtremeRange™, поднимает качество работы с беспроводной передачей данных на новый уровень, благодаря более высокой пропускной способности, низкой задержке и увеличенной дальности связи. Играйте в вашу любимую игру, организовывайте потоковые трансляции или наслаждайтесь видео высокого разрешения – все одновременно и без тормозов.

Настоящая игровая сетевая карта с Killer™

Разработанная специально для гейминга сетевая карта Killer™ LAN оптимизирована для использования в онлайн играх и других кибер состязаниях.

Интеллектуальная сетевая платформа Killer™ E2400 разработана специально для увеличения производительности в онлайн играх и работы с высококачественным потоковым контентом. Технология Killer LAN автоматически определяет и ускоряет игровой трафик по отношению к другим сетевым потокам для более плавной динамики и отсутствия тормозов в играх.

Оптимизированное для игр управление сетевым трафиком

Разработанный специально для онлайн игр с возможностью управления и приоритизации сетевого игрового трафика с минимальной задержкой, MSI GAMING LAN Manager автоматически определяет и устанавливает приоритет для онлайн игровых приложений.

MSI GAMING LAN Manager

LAN Protect

LAN Protect представляет собой LAN коннектор, обеспечивающий защиту локальной сети от электрических разрядов величиной до 15 КВ, защищая от удара молнии и статического электричества. Светящийся светодиод красного цвета, встроенный в коннектор RJ45, сигнализирует о работоспособности устройства.

Звук студийного качества благодаря Xtreme Audio DAC

Позолоченные аудио разъемы

Благодаря контактам разъемов, покрытых золотом, возможные искажения сигнала при коммутации, сведены к минимуму.



Высококачественный, защищенный от электромагнитных помех HD аудио процессор

Audio Boost 3 Pro имеет защиту от электромагнитных помех и высококачественный HD аудио процессор, что позволит вам наслаждаться чистейшим звуком.



Изолированная от PCB звуковая карта

Audio Boost 3 работает как отдельно стоящая звуковая карта, аудиотракт которой, физически отделен от материнской платы. Это позволяет добиться звука кристальной чистоты.



Звуковые конденсаторы Chemi-Con

Позволяют получить кристально чистый звук высокого качества с исключительным звуковым реализмом.

Тройной усилитель для наушников

Тройной усилитель для наушников способен не только наградить слух звуком студийного качества. Он также позволяет подключать наушники с сопротивлением до 600Ω.

ЦАП ESS ES9018K2M

Цифро-аналоговый преобразователь ESS ES9018K2M студийного качества воссоздает естественное аналоговое звучание с минимальными искажениями и гарантирует реалистичную звуковую картину.



Высоко- качественный звуковой процессор C-Media 6632A

Плата оснащена высоко- качественным звуковым процессором C-Media CM6632A HD с поддержкой ASIO 2.2, предоставляющим совершенно чистый звук, почти 100% качества.

Фронтальный выделенный аудиовыход для подключения наушников

С NAHIMIC, НАСЛАДИТЕСЬ ЗВУКОМ, БРОСАЮЩИМ ВЫЗОВ ГРАНИЦАМ

Аудио технологии Nahimic заслужили свою славу благодаря высокому качеству и точности передачи звука в проектах из области военной промышленности и аэронавтики. Nahimic предоставляет виртуальный акустический 7.1-канальный звук в высоком разрешении используя уникальное стерео-оборудование.

Nahimic дает геймеру почувствовать новый опыт, предоставляя следующие игровые преимущества:

11 уровней для разгона за 1 секунду с технологией Game Boost!

Хотите получить больший FPS? Хотите более мощный процессор и память? С технологией разгона за одну секунду Game Boost мы дадим вам еще больше производительности. Просто поверните ручку, и Ваш компьютер перейдет на другой уровень производительности. Благодаря Game Boost, имеющему 11 уровней разгона, становится возможным увеличение производительности до 5ГГц!

ГОРЯЧИЕ КЛАВИШИ GAMING HOTKEY

Горячие клавиши Gaming Hotkey позволяют использовать клавиатуру более эффективно. Просто назначайте функции или макросы для любой клавиши и запускайте ваши любимые игры, загружайте профили разгона или выполняйте оверклокинг в реальном времени при помощи нажатия одной кнопки. Возможности безграничны!

ПОЛНАЯ СВОБОДА, МАКСИМАЛЬНАЯ ПРОСТОТА

Легко программируйте часто используемые команды, выполнение которых будет осуществляться путем нажатия одной клавиши на клавиатуре. Вы свободны, выбирать для этого любую клавишу.

Горячие клавиши

Назначайте собственные комбинации клавиш

MSI USB 3.1 Gen2 - 2X РАЗА БЫСТРЕЕ

Копирование ваших любимых игр и фильмов через USB теперь происходит как никогда быстро. USB 3.1 Gen2 позволяет передавать данные со скоростью до 10Гб/с!

Type-C с реверсивным дизайном

Получите все преимущества USB 3.1 Gen2 в сочетании с более удобным разъемом Type-C. Реверсивные коннектор позволяет с легкостью подключать USB устройства.

Super Charger

С технологией MSI Super Charger вы можете подать несколько больше напряжения через USB, чтобы ускорить подзарядку вашего смартфона, планшета, USB джойстика или портативной консоли. Быстрая подзарядка через USB позволит вам заряжать свои устройства без использования стенных розеток.

USB Redrivers

Сигнал USB 3.1 Gen1 может ослабляться при использовании длинного кабеля. Расположенные на материнских платах MSI USB 3.1 Gen1 Redrivers, подключенные к портам USB 3.1 Gen1, позволяют вам использовать более длинные кабели USB 3.1 Gen1, что особенно полезно в случае с крупными корпусами.

Фронтальные порты USB 3.1 Gen1

С удобно расположенными пин-коннекторами USB 3.1 Gen1 на материнских платах MSI, вы можете вывести прямо на переднюю панель своего корпуса до двух портов USB 3.1 Gen1. Это позволит вам с легкостью пользоваться высокоскоростными USB устройствами без необходимости иметь дело с труднодоступными портами на задней части компьютера.

Двойная защита от разрядов

Фронтальные порты USB 3.1 Gen1 на материнских платах MSI защищены комплексом защитных IC, чтобы предотвратить короткие замыкания и иной урон от электростатических разрядов, возникающих иногда при подключении/отключении USB устройств.

БЫСТРЫЙ ИНТЕРФЕЙС SATA EXPRESS

SATA Express - это новый интерфейс для высокоскоростных накопителей, работающий на шине PCI Express, обеспечивающий большую пропускную способность до 16 Гб/с для SSD новейшего поколения.

РАЗРАБОТАНО ДЛЯ ОВЕРКЛОКИНГА

Богатая история в завоевании мировых рекордов, унаследованная от легендарных оверклокерских плат MSI, внесла свой неоспоримый вклад при разработке этой платы. Построенная с нуля, с единственной целью, поддерживать максимальный оверклокинг, начиная с печатной платы для оверклокинга и заканчивая компонентами Military Class, эта плата способна на многое!

Дизайн сокета для экстремального разгона

Преобразователь питания премиум класса

PWM с цифровым управлением DIGITALL POWER

Дизайн печатной платы для оверклокинга

Защита от повышенного напряжения

ОВЕРКЛОКИНГ БЕЗ УСИЛИЙ

Превзойдите Ваших соперников вместе с приложением MSI GAMING APP, которое позволит Вам контролировать одновременно разгон материнской платы и видеокарты.

CPU-Z MSI GAMING EDITION

MSI, при тесном сотрудничестве с CPUID, разработали специальную версию приложения CPU-Z с драконом MSI. Используйте CPU-Z для сбора информации о системе, например частоте процессора и памяти, ее таймингах, версии BIOS материнской платы и др.

SSD недостаточно быстр? Попробуйте MSI RAMDISK!

Получите RAMDisk с неограниченным использованием бесплатно (обычная цена $35) при покупке материнской платы серии MSI GAMING. С приложением RAMdisk вы можете создавать виртуальные диски в оперативной памяти, делая при этом скорость работы с диском в 25 раз быстрее по сравнению с современными SSD. Вы можете загружать полные образы игр, ускорять работу браузера или работать с файлом подкачки значительно увеличивая производительность! При использовании RAMDisk, вы также продлеваете срок службы вашего SSD, поскольку тем самым снижается количество ненужных циклов чтения записи с диска.

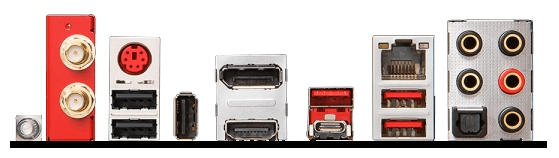

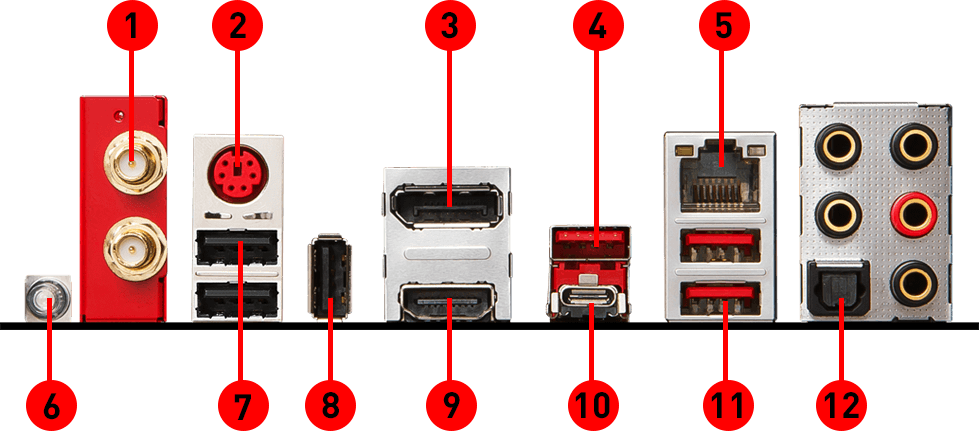

ПОДКЛЮЧЕНИЯ

Используйте все преимущества оружия GAMING, подключив внешние устройства к оптимизированным портам.

1. Killer™ 1535 Wi-Fi AC
2. PS/2 Gaming Device Port
3. DisplayPort 1.2
4. USB 3.1 Gen2 Type-A порт
5. Killer™ LAN порт
6. Кнопка Clear CMOS

6. Gaming Hotkey
7. BIOS FLASHBACK+
8. HDMI порт
9. USB 3.1 Gen2 Type-C порт
10. USB 3.1 Gen1 порты
11. HD аудио коннекторы/ Optical S/PDIF Out

Процессор
Socket LGA1151
Поддерживаемые процессоры Intel Core i3/i5/i7/Pentium/Celeron
Поддержка многоядерных процессоров есть
Чипсет
Чипсет Intel Z170
BIOS AMI
Поддержка EFI есть
Поддержка SLI/CrossFire SLI/CrossFireX
Память
Память DDR4 DIMM, 2133 - 3600 МГц
Количество слотов памяти 4
Поддержка двухканального режима есть
Максимальный объем памяти 64 Гб
Дисковые контроллеры
IDE нет
SATA количество разъемов SATA 6Gb/s: 6, RAID: 0, 1, 5, 10 на основе Intel Z170
Количество разъемов SATA Express 2
Количество слотов M.2 2
Тип слотов M.2 4.2cm/ 6cm/ 8cm
Слоты расширения
Слоты расширения 3xPCI-E x16, 3xPCI-E x1
Поддержка PCI Express 3.0 есть
Аудио/видео
Звук 7.1CH, HDA, на основе Cmedia CM6632
Сеть
Ethernet 1000 Мбит/с, на основе Killer E2400
Wi-Fi 802.11ac
Bluetooth есть
Подключение
Наличие интерфейсов 13 USB, 8 USB 3.1 (4 на задней панели), выход S/PDIF, HDMI, Ethernet, PS/2 (клавиатура), PS/2 (мышь)
Разъемы на задней панели 7 USB, оптический выход, DisplayPort, HDMI, Ethernet, PS/2 (клавиатура), PS/2 (мышь)
Основной разъем питания 24-pin
Разъем питания процессора 8-pin
Тип системы охлаждения пассивное
Дополнительные параметры
Форм-фактор ATX
Комплектация заглушка тыловых портов корпуса, кабель SATA, мостик SLI, 2 антенны, модуль Wi-Fi/Bluetooth, пакет с винтами
Дополнительная информация 2 порта HDMI
Гарантия 36 мес.
