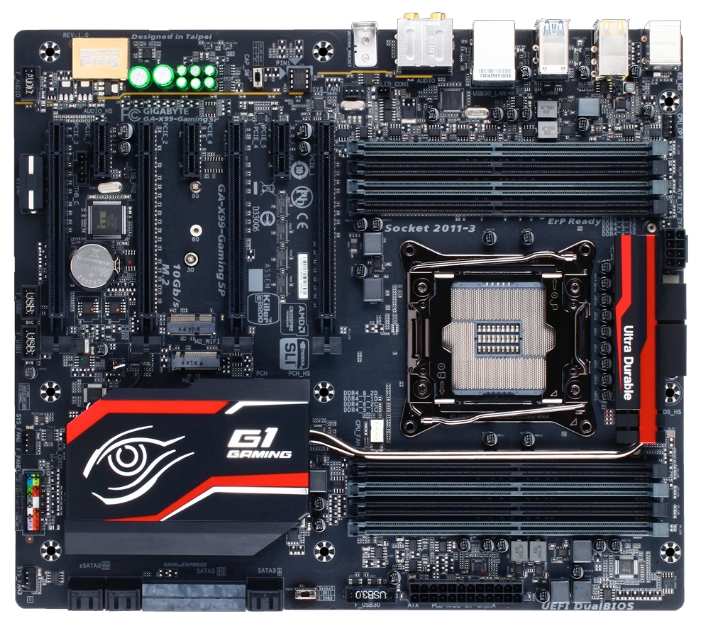

Материнская плата GIGABYTE GA-X99-Gaming 5P

• Поддержка интерфейса SATA Express, пропускная способность 10 Гбит/с
• Игровой сетевой контроллер Killer™ E2200
• Светодиодная подсветка задней панели платы и границ зоны аудиоподсистемы
• Твердотельные конденсаторы категории Durable Black™ конденсаторы POSCAPS
• Интерфейс Thunderbolt™
• Позолоченные разъемы аудиоподсистемы
• Поддержка профиля XMP 3333 МГц для модулей ОЗУ DDR4
• Поддержка новых процессоров Intel® Core™ i7 семейства Extreme Edition
• GIGABYTE UEFI DualBIOS™ с поддержкой технологии Q-Flash Plus средствами специального USB-порта
• Quad DAC-UP USB ports
• Поддержка массивов из 4-х видеоадаптеров с высокой пропускной способностью PCIe
• Полностью цифровые модули питания с PWM-контроллерами IR Digital и регуляторами напряжения IR PowIRstage®
• Два разъёма M.2 для SSD накопителя и WIFI адаптера
• Встроенный аудиопроцессор Creative Sound Core3D™
• Эксклюзивная технология AMP-UP Audio; предусмотрена возможность замены операционного усилителя OP-AMP
• Высококачественные конденсаторы Nichicon серии Audio
• Независимые слои печатной платы для Правого/Левого канала
• Набор фирменных приложений APP Center (утилиты EasyTune™ и Cloud Station™)
• Позолоченные контакты разъема ЦП, DIMM-разъемов и разъемов PCIe

Поддержка профиля XMP 3333 МГц для модулей ОЗУ DDR4

Эксклюзив от GIGABYTE : Заменяемый операционный усилитель OP-AMP

Настраиваемые характеристики
+ Возможность выбора тембральной окраски аудиосигнала исходя из индивидуальных предпочтений.
+ Широкий выбор специализированных микросхем ОУ.

Превосходное звучание и эначительная экономи средств
+ Расширенный динамический диапазон и исключительное качество звучания без дополнительных затрат.
+ Нет необходимости приобретать дорогостоящие колонки или high-end аудиоаппаратуру.


Переключатель и функция Gain Boost
+ Выберите стандартный 2,5x коэффициент усиления выходного сигнала или режим 6x.
+ Режим 6x идеален в случае подключения к системе наушников или колонок с высоким импедансом

Четыре USB-порта DAC-UP

Функция GIGABYTE USB DAC-UP – это 4 порта шинного интерфейса USB 2.0, которые предназначены для подключения внешних ЦАП, обеспечивая их качественное питание на фоне минимальной шумовой составляющей. Преобразователи могут быть чувствительны к колебаниям мощности источника питания (в частности, от совокупной мощности, распределяемой между USB-портами). Именно по этой причине питание порта USB DAC-UP осуществляется изолированным источником с целью минимизации колебаний, влияющих на качество выходного сигнала.

Технология GIGABYTE AMP-UP Audio™

Фирменный дизайн аудиотракта

Наикратчайший маршрут для прохождения сигнала в цепях аудиотракта.

Аудиоподсистема материнских плат GIGABYTE семейства X99 G1™ Gaming спроектирована с учетом оптимального взаиморасположения ключевых компонентов аудиотракта (минимальное расстояния между звуковым процессором и аудиоразъемами). Грамотная трассировка печатной платы позволяет устранить или в значительной мере сократить влияние перекрестных помех, а расположение операционного усилителя рядом с разъемом для подключения наушников – подавить шумовую составляющую.

Благодаря оригинальному дизайну аудиоподсистемы класса HD Audio материнские платы GIGABYTE семейства G1™ для игровых ПК гарантируют пользователю наилучшее качество сигнала и максимум удовольствия от прослушивания аудиоконтента.

4-ядерный аудиопроцессор Creative® Sound Core3D™

Превосходный тандем в составе первого в мире 4-ядерного аудиопроцессора Creative® Sound Core3D™ и фирменное ПО Creative SBX PROSTUDIO Audio Suite
+ Уникальные возможности аудиопроцессора позволяют значительно снизить нагрузку на ЦП
+ Комплексное решение от Creative (аппаратная и программная составляющая)
+ Исключительное качество звучания и фирменные спецэфекты

Фирменное ПО Creative SBX Pro Studio Audio Suite

Набор фирменных технологий SBX Pro Studio™ обеспечивает при воспроизведении аудио- и видео файлов полное погружение в атмосферу звуковой составляющей медиаконтента. Реалистичный объемный звук, способность отчетливо расслышать даже малейшие оттенки и нюансы звукового сопровождения в играх – одно из очевидных преимуществ технологий SBX Pro Studio™, которые позволят усилить общее впечатление от просмотра фильмов, прослушивания музыкальных композиций и звуковых спецэффектов в играх.

Аудиоконденсаторы класса High End

Звуковой тракт плат GIGABYTE семейства G1™ Gaming обслуживают высококачественные конденсаторы японской компании Nichicon. Аудиоподсистема отвечает всем требованиям аудиофилов и самых взыскательных игроманов, обеспечивая высочайшее качество звучания музыкальных композиций и достоверную передачу звуковых эффектов в играх.

Позолоченные разъемы аудиотракта

На материнских платах GIGABYTE семейства G1™ Gaming установлены высококачественные позолоченные аудиоразъемы, для устойчивой к помехам передачи сигнала в течение всего срока службы изделия. Золото обеспечивает превосходную проводимость, при этом контакты не окисляются в течение длительного периода. Кроме того, аудиопроцессор Creative Sound Core3D™ также защищен специальным позолоченным экраном, который эффективно устраняет электростатические помехи.

Игровая сетевая платформа Killer Networking

Фирменная подсветка Ambient LED

Новый дизайн радиаторов системы охлаждения с подстветкой

Игровой контроллер

"Горячие" клавиши:
Создание макрокоманд и назначение индивидуальных "горячих клавиш” для быстрого выполнения функций, когда это необходимо.

Пользователь может самостоятельно назначить "горячие" клавиши на обычной клавиатуре.

Скорость:
С помощью клавиши Sniper можно переключать чувствительность мыши. Активируйте режим Снайпер, чтобы повысить снайперские способности (точность прицеливания).

Управление скоростью включено
Активация режима Снайпер для мыши позволит быстро произвести точный выстрел.
Управление скоростью выключено
Высокое значение DPI для мыши в режиме Снайпер: Низкая точность прицеливания

Прогрессивный модуль питания на базе цифровых компонентов

Питание процессора и других ключевых компонентов системы осуществляют установленные на платах GIGABYTE X99-серии цифровые PWM-контроллеры 4-поколения и регуляторы напряжения PowIRstage™ 3-поколения компании International Rectifier®. Элементная база, представленная цифровыми контроллерами International Rectifier®, генерирует необходимую мощность в требуемом диапазоне для наиболее энергоемких модулей и компонентов, что позволяет энтузиастам в полной мере раскрыть потенциал  производительности  процессоров Intel® Core™ i7 Extreme Edition нового поколения.

Цифровые PWM-контроллеры и микросхемы IR PowIRstage®

Новое поколение цифровых контроллеров питания и регуляторов напряжения PowIRstage® производства компании International Rectifier® выгодно отличает технология Isense, которая призвана обеспечить надлежащее значение силы тока. Это помогает равномерно распределить тепловую нагрузку между микросхемами PowerIRstage®, предотвращая их перегрев, в результате значительно повышается надежность и срок эксплуатации элементной базы и изделия в целом.

Серверные дроссели компании Cooper Bussmann

На материнских платах GIGABYTE X99-серии установлены особые мощные дроссели производства компании Cooper Bussmann, которые обеспечивают:
• Надежность изделия, эквивалентную категории продуктов для сервера
• Высокое сопротивление переменному току
• Качественное питание VRM-зоны ЦП, эффективное распределение тепла и значительно меньшие энергопотери

Сверхнадежные твердотельные конденсаторы Durable Black™

В материнских платах GIGABYTE X99-серии применяются наиболее качественные твердотельные конденсаторы с увеличенным сроком эксплуатации, обеспечивающие стабильную работу системы в любом режиме, включая экстремальные настройки OC. Для конденсаторов с чрезвычайно низким эквивалентным последовательным сопротивлением (параметр ESR) не имеет значение уровень загрузки ЦП – система будет стабильно работать в любом режиме.

Масштабируемая графика класса Premium (режимы 3-Way/4-Way, пропускная способность линий PCIe x16 до 320 Гбит/с)

Одна из уникальных особенностей плат GIGABYTE X99-серии – дизайн шинного интерфейса PCI Express, способный утилизировать на 100% все 40 линий, предоставленных системе процессором, для успешной реализации на аппаратном уровне графических режимов 4-Way и 3-Way. Типовой дизайн накладывает ограничение до уровня x8 на 4 основные PCIe-линии (пропускная способность не более 64 Гбит/с). Благодаря установленному на изделиях X99-серии встроенному тактовому генератору, который напрямую работает с ЦП средствами одной из x16-линий (т.н. переключаемый дизайн), платы GIGABYTE позволяют разблокировать ограничение, предоставив в распоряжение видеоподсистемы всю ширину полосы пропускания шинного интерфейса.

Технология Dual M.2 для SSD-накопителей WIFI-модулей

Высокая скорость передачи данных и расширенные возможности WIFI-соединения
 Благодаря технологии Dual M.2 материнские платы GIGABYTE X99-серии предоставляют пользователям возможность подключения SSD-накопителей и встроенного модуля 11AC WIFI + Bluetooth 4.0 средствами PCI-Express интерфейса (пропускная способность до 10 Гбит/с). Интерфейс M.2 отличает значительно более высокое быстродействие для устройств хранения данных, по сравнению с интерфейсом mSATA и даже SATA версии 3 (до 6 Гбит/с). Фирменный дизайн GIGABYTE рационально использует имеющиеся ресурсы печатной платы, позволяя разместить на довольно ограниченном пространстве необходимые компоненты, без ущерба для прочих элементов и схемотехники изделия в целом.


Независимые слои печатной платы для Правого/Левого канала

Правый и левый каналы аудиоподсистемы материнских плат GIGABYTE X99-серии семейства G1™ Gaming разделены на уровне слоев печатной платы, что позволяет устранить перекрестные помехи и сформировать полезный сигнал максимального качества.


Однокомпонентный дизайн

Компания International Rectifier® разработала специальную технологию изготовления транзисторов в корпусе DirectFET®, что позволяет достигнуть рекордно высоких показателей эффективности изделия по сравнению с типовыми MCM-решениями (корпус Multi-chip Module).

Однокомпонентный дизайн* vs Многокомпонентный дизайн

Принцип размещения МОП-транзисторов, который характерен для многокомпонентного дизайна, иной. Ключевые элементы (P/N-канальные полевые транзисторы и микросхема драйвера) располагаются рядом друг с другом, занимают существенно большую площадь печатной платы, менее защищены от электрических помех и негативного влияния токов утечки.

Разъем SATA Express нового поколения





Материнские платы GIGABYTE X99-серии оснащены разъемом интерфейса SATA Express, который обеспечивает существенно более высокую скорость передачи данных в сравнении с распространенными SATA-технологиями. Максимальная пропускная способность интерфейса составляет 10 Гбит/с, что значительно превышает аналогичный показатель интерфейса SATA версии 3.0 (пропускная способность до 6 Гбит/с) и не станет узким местом для скоростных NAND флэш-технологий, реализованных в передовых SSD-накопителях. Интерфейс SATA Express объединяет преимущества PCI-Express и SATA интерфейсов, что позволяет обеспечить производительность SATA Express-накопителей на уровне быстродействия устройств с интерфейсом PCI-Express.

Фирменный дизайн печатных плат



Эксклюзивный дизайн печатных плат с удвоенной толщиной слоя меди в цепях питания и заземления гарантирует безупречное качество полезного сигнала, обеспечивает эффективное теплорассеивание и безупречную работу ключевых компонентов и ПК в целом в условиях значительных нагрузок (в том числе, исключительную стабильность системы в режиме Overclocking).

Позолоченные контакты разъемов



Контактные площадки процессорного разъема, 4 разъемов PCIe и 8 DIMM-разъемов для модулей ОЗУ на платах GIGABYTE X99-серии имеют напыление слоя золота толщиной 30 мкм, что гарантирует надежность соединения, защищенность контактов от коррозии и стабильную работу системы на протяжении всего срока службы.



Запатентованная технология GIGABYTE DualBIOS™

Фирменная технология GIGABYTE DualBIOS™ поможет в автоматическом режиме восстановить микрокод основной BIOS из резервной копии, если он был поврежден или нарушен в результате вирусной атаки, сбоя ОС или некорректно завершенной процедуры обновления BIOS.


Функция Q-Flash Plus

Безопасный дизайн площадок для монтажа платы



Больше не стоит беспокоиться о случайном повреждении материнской платы во время ее установки в корпус! На платах GIGABYTE X99-серии реализовано заземление средствами слоев меди увеличенной толщины и предусмотрена свободная область вокруг монтажных отверстий. Предложенное решение снижает риск повреждения компонентов расположенных в непосредственной близости от отверстий в процессе сборки ПК. Удвоенная толщина слоев меди в цепях заземления – эффективное средство борьбы с электро-магнитным излучением и одно из преимуществ нового дизайна, которое помогает значительно снизить шумовые помехи.

Процессоры Intel® Core™ i7 Extreme Edition (микроархитектура Haswell-E)



Модули ОЗУ DDR4 (4-канальный режим)



Новое поколение оперативной памяти DRAM для настольных ПК – ОЗУ DDR4. Среди ключевых особенностей памяти DDR4 необходимо отметить следующие параметры – эффективная частота 2133 МГц, пониженное на 20% энергопотребление и удвоенное до 16 число банков памяти (по сравнению с ОЗУ DDR3). Модули ОЗУ DDR4 в составе системы на базе материнских плат GIGABYTE X99-серии позволяют быстрее загружать и обрабатывать данные, оперативнее реагировать на события и успешно справляться с ресурсоемкими задачами за меньшее время. Материнские платы GIGABYTE X99-серии обеспечивают функционирование модулей DDR4 в 4-канальном режиме во всем диапазоне, в результате подсистема памяти новой платформы демонстрирует исключительно быстрый доступ к ОЗУ.

Фирменное ПО GIGABYTE APP Center



Центр приложений GIGABYTE App Center предоставляет мгновенный доступ к фирменным приложениям GIGABYTE, которые помогут получить максимальный эффект от эксплуатации материнской платы. Интуитивно понятный пользовательский интерфейс GIGABYTE App Center позволяет выполнять запуск всех приложений GIGABYTE, установленных в системе, проверять и уведомлять в режиме онлайн о доступных для загрузки обновлениях, загружать актуальные приложения, драйверы и BIOS.

Утилита EasyTune™

Smart Quick Boost
Функция Smart Quick Boost дает возможность пользователю выбрать необходимую частоту ЦП для достижения требуемого уровня производительности системы.

Advanced CPU OC
Функция Advanced CPU OC позволяет пользователям устанавливать базовую тактовую частоту и напряжение центрального процессора, а также частоту интегрированного графического ядра.

Advanced DDR OC
Функция Advanced DDR OC дает возможность пользователю установить частоту, на которой будут работать модули ОЗУ под управлением выбранного XMP-профиля.

3D Power
Функция 3D Power позволяет изменить значение параметра Фаза, Напряжение питания и Частота для PWM-модуля.

Приложение Cloud Station™ Server

Оболочка GIGABYTE Cloud Station™ Server объединяет несколько уникальных фирменных приложений GIGABYTE, позволяя ПК взаимодействовать и обмениваться данными с планшетом, смартфоном и другой периферией средствами беспроводных технологий.

HomeCloud
Приложение HomeCloud (Домашнее Облако ) предоставляет возможность обмениваться данными между смартфоном/планшетом и настольным компьютером, а также выполнять резервное копирование файлов с устройство на ПК.

HotSpot
Приложение HotSpot (Точка доступа) позволяет задействовать настольный ПК в качестве виртуальной беспроводной точки доступа, разделяя ресурсы соединения между подключенными беспроводными устройствами.

GIGABYTE Remote
Приложение GIGABYTE Remote предназначено для удаленного управления мышью/клавиатурой/плеером Windows Media средствами смартфона или планшета.

Remote OC
Приложение Remote OC позволяет выбрать необходимый режим и управлять энергопитанием ПК, а также активировать функции оверклокинга, выполнить тонкую настройку параметров системы. Кроме того, приложение предусматривает системный мониторинг и возможность удаленного выключения или перезагрузки ПК в тех случаях, когда это необходимо.

Auto Green
Приложение Auto Green – простой и удобный инструментарий, предназначенный для экономного расходования электроэнергии настольным ПК средствами подключенного к компьютеру по интерфейсу Bluetooth портативного устройства (смартфон/планшет). Когда устройство находится вне диапазона, установленного в компьютере Bluetooth-приемника, система переходит в указанный режим энергосбережения.

Интерфейс Thunderbolt™ - подключай и работай!

Платы GIGABYTE X99-серии идеальны для наращивания функциональности системы за счет сторонних плат расширения. В частности на них установлен разъем для подключения внешней платы GIGABYTE Thunderbolt™. Контроллер Thunderbolt™ способен обеспечить пропускную способность до 20 Гбит/с, что вдвое превышает скорость передачи данных между устройствами средствами версии Thunderbolt™ предыдущего поколения. Интерфейс Thunderbolt™ демонстрирует невероятно высокую скорость обмена информацией между ПК и высокопроизводительными устройствами хранения данных, поддерживают одновременное подключение к компьютеру до 12 внешних устройств и трех дисплеев средствами доступных цифровых интерфейсов.

Процессор
Socket LGA2011-3
Поддерживаемые процессоры Intel Core i7/Xeon E5
Поддержка многоядерных процессоров есть
Чипсет
Чипсет Intel X99
BIOS AMI c возможностью аварийного восстановления
Поддержка EFI есть
Поддержка SLI/CrossFire SLI/CrossFireX
Память
Память DDR4 DIMM, 3333 МГц
Количество слотов памяти 8
Поддержка четырехканального режима есть
Максимальный объем памяти 64 Гб
Дисковые контроллеры
IDE нет
SATA количество разъемов SATA 6Gb/s: 10, RAID: 0, 1, 5, 10 на основе Intel X99
Количество разъемов SATA Express 1
Количество слотов M.2 1
Тип слотов M.2 Socket 3, M key, 2242/2260/2280
Слоты расширения
Слоты расширения 4xPCI-E x16, 3xPCI-E x1
Поддержка PCI Express 2.0 есть
Поддержка PCI Express 3.0 есть
Аудио/видео
Звук 5.1CH, HDA
Сеть
Ethernet 1000 Мбит/с, на основе Qualcomm Atheros Killer E2201
Подключение
Наличие интерфейсов 16 USB, из них 8 USB 3.0 (6 на задней панели), выход S/PDIF, Ethernet

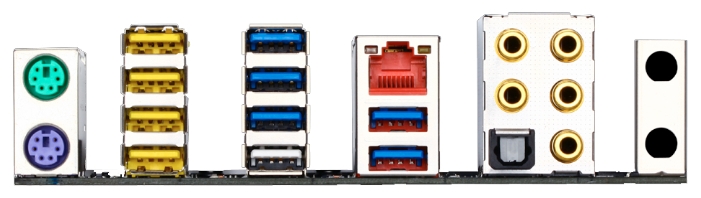

Разъемы на задней панели 10 USB, из них 6 USB 3.0, оптический выход, Ethernet
Основной разъем питания 24-pin
Разъем питания процессора 8-pin
Тип системы охлаждения пассивное
Дополнительные параметры
Форм-фактор EATX
Гарантия 36 мес.
