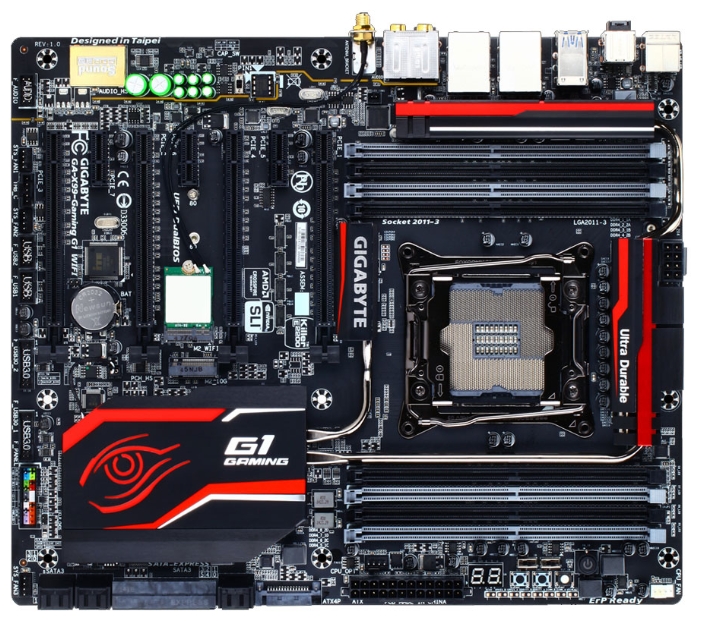

Материнская плата Gigabyte GA-X99-Gaming G1 WIFI

Эксклюзив от GIGABYTE : Заменяемый операционный усилитель OP-AMP

Настраиваемые характеристики
+ Возможность выбора тембральной окраски аудиосигнала исходя из индивидуальных предпочтений.
+ Широкий выбор специализированных микросхем ОУ.

Превосходное звучание и эначительная экономи средств
+ Расширенный динамический диапазон и исключительное качество звучания без дополнительных затрат.
+ Нет необходимости приобретать дорогостоящие колонки или high-end аудиоаппаратуру.


Переключатель и функция Gain Boost
+ Выберите стандартный 2,5x коэффициент усиления выходного сигнала или режим 6x.
+ Режим 6x идеален в случае подключения к системе наушников или колонок с высоким импедансом.

Технология GIGABYTE AMP-UP Audio™

Фирменный дизайн аудиотракта

• Кратчайший маршрут, продуманная трассировка проводников
• Минимум перекрестных помех, минимальные наводки от ЭМ-излучения
• Операционный усилитель размещен максимально близко к аудиоразъемам с целью минимизации уровня шума
• Безупречное качество сигнала и великолепное звучание


Наикратчайший маршрут для прохождения сигнала в цепях аудиотракта.

Аудиоподсистема материнских плат GIGABYTE семейства X99 G1™ Gaming спроектирована с учетом оптимального взаиморасположения ключевых компонентов аудиотракта (минимальное расстояния между звуковым процессором и аудиоразъемами). Грамотная трассировка печатной платы позволяет устранить или в значительной мере сократить влияние перекрестных помех, а расположение операционного усилителя рядом с разъемом для подключения наушников – подавить шумовую составляющую.

Благодаря оригинальному дизайну аудиоподсистемы класса HD Audio материнские платы GIGABYTE семейства G1™ для игровых ПК гарантируют пользователю наилучшее качество сигнала и максимум удовольствия от прослушивания аудиоконтента.

4-ядерный аудиопроцессор Creative® Sound Core3D™

Превосходный тандем в составе первого в мире 4-ядерного аудиопроцессора Creative® Sound Core3D™ и фирменное ПО Creative SBX PROSTUDIO Audio Suite
+ Уникальные возможности аудиопроцессора позволяют значительно снизить нагрузку на ЦП
+ Комплексное решение от Creative (аппаратная и программная составляющая)
 + Исключительное качество звучания и фирменные спецэфекты

Фирменное ПО Creative SBX Pro Studio Audio Suite

Аудиоконденсаторы класса High End

Звуковой тракт плат GIGABYTE семейства G1™ Gaming обслуживают высококачественные конденсаторы японской компании Nichicon. Аудиоподсистема отвечает всем требованиям аудиофилов и самых взыскательных игроманов, обеспечивая высочайшее качество звучания музыкальных композиций и достоверную передачу звуковых эффектов в играх.


Позолоченные разъемы аудиотракта


На материнских платах GIGABYTE семейства G1™ Gaming установлены высококачественные позолоченные аудиоразъемы, для устойчивой к помехам передачи сигнала в течение всего срока службы изделия. Золото обеспечивает превосходную проводимость, при этом контакты не окисляются в течение длительного периода. Кроме того, аудиопроцессор Creative Sound Core3D™ также защищен специальным позолоченным экраном, который эффективно устраняет электростатические помехи.


USB-порты DAC-UP

Функция GIGABYTE USB DAC-UP – это 2 порта USB 2.0, обеспечивающих качественное питание внешних ЦАП, на фоне минимальной шумовой составляющей. Преобразователи могут быть чувствительны к колебаниям мощности источника питания. Именно по этой причине питание портов USB DAC-UP осуществляется изолированным источником с целью минимизации колебаний, влияющих на качество выходного сигнала.


Игровая сетевая платформа Killer Networking

Функция Ambient LED

Материнские платы GIGABYTE X99-серии оснащены светодиодной подсветкой задней панели, а также наглядной индикацией всех портов ввода/вывода. Выглядит это очень эффектно! Обратите внимание, подсветка программируемая, что позволяет выбрать один режимов, соответствующих вашему настроению. Например, ритмичные импульсы или плавное затухание, создающее успокаивающую атмосферу (идеальный режим для просмотра фильмов и прослушивания музыки). Разумеется, вы можете отключить подсветку, когда в ней нет необходимости.

Режимы Ambient LED:


• Режим Still – непрерывное свечение светодиодов
• Режим Beat – светодиоды мигают в такт музыке
• Режим Pulse Mode – медленное мерцание светодиодов
• Режим Off – световая подсветка отключена

Запатентованная технология GIGABYTE DualBIOS™ и световая индикация

Фирменная технология GIGABYTE DualBIOS™ защищает средствами основной и резервной микросхемы BIOS (Main BIOS и Backup BIOS соответственно) ПК от вирусных атак, аппаратных сбоев, некорректных настроек OC, а также от сбоев электропитания в процесе обновления микрокода BIOS.

Игровой контроллер

С помощью GIGABYTE Game Controller можно назначить персональные “горячие клавиши” и изменить чувствительность мыши с целью обеспечить удобное управление и взаимодействие с манипуляторами в играх.

"Горячие" клавиши:
Создание макрокоманд и назначение индивидуальных "горячих клавиш” для быстрого выполнения функций, когда это необходимо.
* Пользователь может самостоятельно назначить "горячие" клавиши на обычной клавиатуре.

Скорость:
С помощью клавиши Sniper можно переключать чувствительность мыши. Активируйте режим Снайпер, чтобы повысить снайперские способности (точность прицеливания).

Управление скоростью включено
Активация режима Снайпер для мыши позволит быстро произвести точный выстрел.

Управление скоростью выключено
Высокое значение DPI для мыши в режиме Снайпер: Низкая точность прицеливания

Новый дизайн радиаторов с подсветкой

Специально для материнских плат GIGABYTE X99-серии разработаны оригинальные радиаторы, которые обеспечивают эффективное охлаждение критичных зон изделия (в частности, зона PWM-модуля и микросхема PCH чипсета). Реализованная на платах GIGABYTE X99-серии схема охлаждения модуля питания ключевых компонентов системы гарантирует комфортный температурный режим и оптимальные тепловые параметры даже для самых экстремальных конфигураций.

Intel® Gigabit LAN



Фирменный дизайн печатных плат



Прогрессивный модуль питания на базе цифровых компонентов

Питание процессора и других ключевых компонентов системы осуществляют установленные на платах GIGABYTE X99-серии цифровые PWM-контроллеры 4-поколения и регуляторы напряжения PowIRstage™ 3-поколения компании International Rectifier®. Элементная база, представленная цифровыми контроллерами International Rectifier®, генерирует необходимую мощность в требуемом диапазоне для наиболее энергоемких модулей и компонентов, что позволяет энтузиастам в полной мере раскрыть потенциал  производительности  процессоров Intel® Core™ i7 Extreme Edition нового поколения.

Цифровые PWM-контроллеры и микросхемы IR PowIRstage®

Новое поколение цифровых контроллеров питания и регуляторов напряжения PowIRstage® производства компании International Rectifier® выгодно отличает технология Isense, которая призвана обеспечить надлежащее значение силы тока. Это помогает равномерно распределить тепловую нагрузку между микросхемами PowerIRstage®, предотвращая их перегрев, в результате значительно повышается надежность и срок эксплуатации элементной базы и изделия в целом.


Серверные дроссели компании Cooper Bussmann

На материнских платах GIGABYTE X99-серии установлены особые мощные дроссели производства компании Cooper Bussmann, которые обеспечивают:
• Надежность изделия, эквивалентную категории продуктов для сервера
• Высокое сопротивление переменному току
• Качественное питание VRM-зоны ЦП, эффективное распределение тепла и значительно меньшие энергопотери

Сверхнадежные твердотельные конденсаторы Durable Black™

В материнских платах GIGABYTE X99-серии применяются наиболее качественные твердотельные конденсаторы с увеличенным сроком эксплуатации, обеспечивающие стабильную работу системы в любом режиме, включая экстремальные настройки OC. Для конденсаторов с чрезвычайно низким эквивалентным последовательным сопротивлением (параметр ESR) не имеет значение уровень загрузки ЦП – система будет стабильно работать в любом режиме.

Масштабируемая графика класса Premium (режимы 3-Way/4-Way, пропускная способность линий PCIe x16 до 320 Гбит/с)

Одна из уникальных особенностей плат GIGABYTE X99-серии – дизайн шинного интерфейса PCI Express, способный утилизировать на 100% все 40 линий, предоставленных системе процессором, для успешной реализации на аппаратном уровне графических режимов 4-Way и 3-Way. Типовой дизайн накладывает ограничение до уровня x8 на 4 основные PCIe-линии (пропускная способность не более 64 Гбит/с). Благодаря установленному на изделиях X99-серии встроенному тактовому генератору, который напрямую работает с ЦП средствами одной из x16-линий (т.н. переключаемый дизайн), платы GIGABYTE позволяют разблокировать ограничение, предоставив в распоряжение видеоподсистемы всю ширину полосы пропускания шинного интерфейса.

Независимые слои печатной платы для Правого/Левого канала

Правый и левый каналы аудиоподсистемы материнских плат GIGABYTE X99-серии семейства G1™ Gaming разделены на уровне слоев печатной платы, что позволяет устранить перекрестные помехи и сформировать полезный сигнал максимального качества.

Однокомпонентный дизайн

Компания International Rectifier® разработала специальную технологию изготовления транзисторов в корпусе DirectFET®, что позволяет достигнуть рекордно высоких показателей эффективности изделия по сравнению с типовыми MCM-решениями (корпус Multi-chip Module).

Однокомпонентный дизайн* vs Многокомпонентный дизайн

Принцип размещения МОП-транзисторов, который характерен для многокомпонентного дизайна, иной. Ключевые элементы (P/N-канальные полевые транзисторы и микросхема драйвера) располагаются рядом друг с другом, занимают существенно большую площадь печатной платы, менее защищены от электрических помех и негативного влияния токов утечки.

Технология Dual M.2, встроенный модуль WiFi и Bluetooth 4.0

Благодаря технологии Dual M.2 материнские платы GIGABYTE X99-серии предоставляют пользователям возможность подключения SSD-накопителей и встроенного модуля 11AC WIFI + Bluetooth 4.0 средствами PCI-Express интерфейса (пропускная способность до 10 Гбит/с). Интерфейс M.2 отличает значительно более высокое быстродействие для устройств хранения данных, по сравнению с интерфейсом mSATA и даже SATA версии 3 (до 6 Гбит/с). Фирменный дизайн GIGABYTE рационально использует имеющиеся ресурсы печатной платы, позволяя разместить на довольно ограниченном пространстве необходимые компоненты, без ущерба для прочих элементов и схемотехники изделия в целом.

Разъем SATA Express нового поколения



Позолоченные контакты разъемов

Контактные площадки процессорного разъема, 4 разъемов PCIe и 8 DIMM-разъемов для модулей ОЗУ на платах GIGABYTE X99-серии имеют напыление слоя золота толщиной 30 мкм, что гарантирует надежность соединения, защищенность контактов от коррозии и стабильную работу системы на протяжении всего срока службы.

Функция Q-Flash Plus

Фирменная функция GIGABYTE Q-Flash Plus предусматривает возможность обновления микрокода BIOS с помощью типового USB флэш-накопителя без необходимости установки в систему ЦП и модулей ОЗУ.
Вы уже приобрели новый процессор, совместимый с материнской платой GIGABYTE, однако актуальная версия BIOS для этого ЦП еще не установлена? С функцией GIGABYTE Q-Flash Plus отныне это не проблема! Достаточно загрузить актуальную версию BIOS, переименовать и сохранить ее на USB флэш-накопителе, подключить накопитель к соответствующему порту, а затем обновить версию микрокода BIOS. Никакие клавиши нажимать не нужно, все произойдет в автоматическом режиме даже в отсутствии ЦП и модулей ОЗУ. На материнских платах GIGABYTE X99-серии функционал Q-Flash Plus реализован средствами контроллера ITE EC 8951E, причем, микрокод BIOS может быть обновлен даже в том случае, если невозможно загрузить систему. На плате установлен специальный светодиодный индикатор, который уведомит пользователя об успешном окончании процедуры обновления BIOS и готовности системы к загрузке в штатном режиме.

Безопасный дизайн площадок для монтажа платы

Больше не стоит беспокоиться о случайном повреждении материнской платы во время ее установки в корпус! На платах GIGABYTE X99-серии реализовано заземление средствами слоев меди увеличенной толщины и предусмотрена свободная область вокруг монтажных отверстий. Предложенное решение снижает риск повреждения компонентов расположенных в непосредственной близости от отверстий в процессе сборки ПК. Удвоенная толщина слоев меди в цепях заземления – эффективное средство борьбы с электро-магнитным излучением и одно из преимуществ нового дизайна, которое помогает значительно снизить шумовые помехи.

Процессоры Intel® Core™ i7 Extreme Edition (микроархитектура Haswell-E)

Процессор Intel® Core™ i7 в исполнении LGA2011-v3 – первый 8-ядерный компании Intel® ЦП  для настольных ПК, работающий совместно с ОЗУ DDR4. Новое поколение процессоров Intel® выпускается с соблюдением 22-нм технологических норм и демонстрирует потрясающую производительность на фоне высокой энергоэффективности. Архитектура платформы на базе материнских плат GIGABYTE X99-серии и дискретной графики верхнего ценового диапазона идеальным образом подходит для проектирования мощной графической или игровой станции, предоставляя в распоряжение видеоподсистемы 40 линий PCIe Gen.3 (максимальная пропускная способность до 320 Гбит/c). В настоящий момент такое быстродействие перекрывает все запросы любителей компьютерных игр и поклонников обработки медиаконтента средствами ПК. В немалой степени этому способствует мультизадачная среда, в которой функционируют все 8 ядер (16 потоков) процессоров семейства Intel® Core™ i7 Extreme Edition, а также рабочая частота ЦП и емкая кэш-память.
Кроме того, владельцы плат GIGABYTE X99-серии могут существенно повысить производительность системы, разблокировав множитель процессора семейства Extreme Edition. Благодаря уникальным характеристикам плат GIGABYTE X99-серии, пользователям предоставлена возможность в полной мере реализовать потенциал новых процессоров Intel® Core™ i7 Extreme Edition.

Технология Thunderbolt™

Платы GIGABYTE X99-серии идеальны для наращивания функциональности системы за счет сторонних плат расширения. В частности на них установлен разъем для подключения внешней платы GIGABYTE Thunderbolt™. Контроллер Thunderbolt™ способен обеспечить пропускную способность до 20 Гбит/с, что вдвое превышает скорость передачи данных между устройствами средствами версии Thunderbolt™ предыдущего поколения. Интерфейс Thunderbolt™ демонстрирует невероятно высокую скорость обмена информацией между ПК и высокопроизводительными устройствами хранения данных, поддерживают одновременное подключение к компьютеру до 12 внешних устройств и трех дисплеев средствами доступных цифровых интерфейсов.

Модули ОЗУ DDR4 (4-канальный режим)

Новое поколение оперативной памяти DRAM для настольных ПК – ОЗУ DDR4. Среди ключевых особенностей памяти DDR4 необходимо отметить следующие параметры – эффективная частота 2133 МГц, пониженное на 20% энергопотребление и удвоенное до 16 число банков памяти (по сравнению с ОЗУ DDR3). Модули ОЗУ DDR4 в составе системы на базе материнских плат GIGABYTE X99-серии позволяют быстрее загружать и обрабатывать данные, оперативнее реагировать на события и успешно справляться с ресурсоемкими задачами за меньшее время. Материнские платы GIGABYTE X99-серии обеспечивают функционирование модулей DDR4 в 4-канальном режиме во всем диапазоне, в результате подсистема памяти новой платформы демонстрирует исключительно быстрый доступ к ОЗУ.

Фирменное ПО GIGABYTE APP Center

Центр приложений GIGABYTE App Center предоставляет мгновенный доступ к фирменным приложениям GIGABYTE, которые помогут получить максимальный эффект от эксплуатации материнской платы. Интуитивно понятный пользовательский интерфейс GIGABYTE App Center позволяет выполнять запуск всех приложений GIGABYTE, установленных в системе, проверять и уведомлять в режиме онлайн о доступных для загрузки обновлениях, загружать актуальные приложения, драйверы и BIOS.

Утилита EasyTune™

Windows-приложение EasyTune™ – это простая в освоении фирменная утилита GIGABYTE, которая позволяет выполнить тонкую настройку параметров системы.
Регулировка напряжения питания и частоты ЦП и модулей ОЗУ в среде Windows.
Мониторинг и отображение взаимосвязанных ключевых параметров системы без необходимости установки дополнительного ПО.

Smart Quick Boost
Функция Smart Quick Boost дает возможность пользователю выбрать необходимую частоту ЦП для достижения требуемого уровня производительности системы.

Advanced DDR OC
Функция Advanced DDR OC дает возможность пользователю установить частоту, на которой будут работать модули ОЗУ под управлением выбранного XMP-профиля.

Advanced CPU OC
Функция Advanced CPU OC позволяет пользователям устанавливать базовую тактовую частоту и напряжение центрального процессора, а также частоту интегрированного графического ядра.

3D Power
Функция 3D Power позволяет изменить значение параметра Фаза, Напряжение питания и Частота для PWM-модуля.

Приложение Cloud Station™ Server

Оболочка GIGABYTE Cloud Station™ Server объединяет несколько уникальных фирменных приложений GIGABYTE, позволяя ПК взаимодействовать и обмениваться данными с планшетом, смартфоном и другой периферией средствами беспроводных технологий.

HomeCloud
Приложение HomeCloud (Домашнее Облако ) предоставляет возможность обмениваться данными между смартфоном/планшетом и настольным компьютером, а также выполнять резервное копирование файлов с устройство на ПК.

Remote OC
Приложение Remote OC позволяет выбрать необходимый режим и управлять энергопитанием ПК, а также активировать функции оверклокинга, выполнить тонкую настройку параметров системы. Кроме того, приложение предусматривает системный мониторинг и возможность удаленного выключения или перезагрузки ПК в тех случаях, когда это необходимо.

HotSpot
Приложение HotSpot (Точка доступа) позволяет задействовать настольный ПК в качестве виртуальной беспроводной точки доступа, разделяя ресурсы соединения между подключенными беспроводными устройствами.

Auto Green
Приложение Auto Green – простой и удобный инструментарий, предназначенный для экономного расходования электроэнергии настольным ПК средствами подключенного к компьютеру по интерфейсу Bluetooth портативного устройства (смартфон/планшет). Когда устройство находится вне диапазона, установленного в компьютере Bluetooth-приемника, система переходит в указанный режим энергосбережения.

GIGABYTE Remote
Приложение GIGABYTE Remote предназначено для удаленного управления мышью/клавиатурой/плеером Windows Media средствами смартфона или планшета.

Процессор
Socket LGA2011-3
Поддерживаемые процессоры Intel Core i7
Поддержка многоядерных процессоров есть
Чипсет
Чипсет Intel X99
BIOS AMI c возможностью аварийного восстановления
Поддержка EFI есть
Поддержка SLI/CrossFire SLI/CrossFireX
Память
Память DDR4 DIMM, включая RDIMM, 1333 - 2133 МГц
Количество слотов памяти 8
Поддержка четырехканального режима есть
Максимальный объем памяти 64 Гб
Дисковые контроллеры
IDE нет
SATA количество разъемов SATA 6Gb/s: 10, RAID: 0, 1, 5, 10 на основе Intel X99
Количество слотов M.2 1
Тип слотов M.2 Socket 3
Слоты расширения
Слоты расширения 4xPCI-E x16, 3xPCI-E x1
Поддержка PCI Express 2.0 есть
Поддержка PCI Express 3.0 есть
Аудио/видео
Звук 5.1CH, HDA
Сеть
Ethernet 2x1000 Мбит/с, на основе Qualcomm Atheros Killer E2201
Wi-Fi 802.11ac
Bluetooth есть
Подключение
Наличие интерфейсов 18 USB, из них 12 USB 3.0 (8 на задней панели), выход S/PDIF, 2xEthernet, PS/2 (клавиатура), PS/2 (мышь)
Разъемы на задней панели 10 USB, из них 8 USB 3.0, оптический выход, 2xEthernet, PS/2 (клавиатура), PS/2 (мышь)
Основной разъем питания 24-pin
Разъем питания процессора 8-pin
Тип системы охлаждения пассивное
Дополнительные параметры
Форм-фактор EATX
Комплектация 6 кабелей SATA, кабель питания (2x4 ATX 12V), заглушка тыловых портов корпуса, 1 мостик 2-Way SLI, 2 коннектора 3-Way SLI, 1 коннектор 4-Way SLI, 1 коннектор 2-Way CrossFire, 1 антенна
Дополнительная информация 2 слота PCI Express x16 работают в режиме x8
Гарантия 36 мес.
