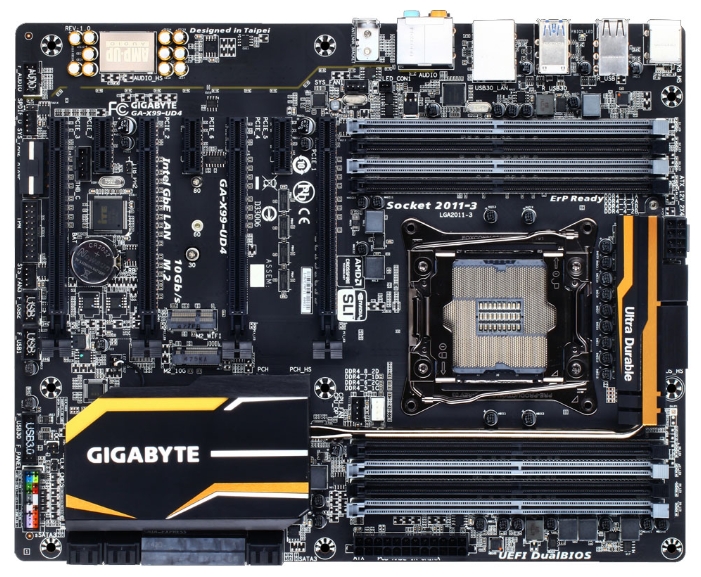

Материнская плата Gigabyte GA-X99-UD4

Независимые слои печатной платы для Правого/Левого канала

Правый и левый каналы аудиоподсистемы материнских плат GIGABYTE X99-серии семейства G1™ Gaming разделены на уровне слоев печатной платы, что позволяет устранить перекрестные помехи и сформировать полезный сигнал максимального качества.

Масштабируемая графика класса Premium (режимы 3-Way/4-Way, пропускная способность линий PCIe x16 до 320 Гбит/с)

Одна из уникальных особенностей плат GIGABYTE X99-серии – дизайн шинного интерфейса PCI Express, способный утилизировать на 100% все 40 линий, предоставленных системе процессором, для успешной реализации на аппаратном уровне графических режимов 4-Way и 3-Way. Типовой дизайн накладывает ограничение до уровня x8 на 4 основные PCIe-линии (пропускная способность не более 64 Гбит/с). Благодаря установленному на изделиях X99-серии встроенному тактовому генератору, который напрямую работает с ЦП средствами одной из x16-линий (т.н. переключаемый дизайн), платы GIGABYTE позволяют разблокировать ограничение, предоставив в распоряжение видеоподсистемы всю ширину полосы пропускания шинного интерфейса.



Питание процессора и других ключевых компонентов системы осуществляют установленные на платах GIGABYTE X99-серии цифровые PWM-контроллеры 4-поколения и регуляторы напряжения PowIRstage™ 3-поколения компании International Rectifier®. Элементная база, представленная цифровыми контроллерами International Rectifier®, генерирует необходимую мощность в требуемом диапазоне для наиболее энергоемких модулей и компонентов, что позволяет энтузиастам в полной мере раскрыть потенциал  производительности  процессоров Intel® Core™ i7 Extreme Edition нового поколения.



Цифровые PWM-контроллеры и микросхемы IR PowIRstage®

Новое поколение цифровых контроллеров питания и регуляторов напряжения PowIRstage® производства компании International Rectifier® выгодно отличает технология Isense, которая призвана обеспечить надлежащее значение силы тока. Это помогает равномерно распределить тепловую нагрузку между микросхемами PowerIRstage®, предотвращая их перегрев, в результате значительно повышается надежность и срок эксплуатации элементной базы и изделия в целом.

Однокомпонентный дизайн



Компания International Rectifier® разработала специальную технологию изготовления транзисторов в корпусе DirectFET®, что позволяет достигнуть рекордно высоких показателей эффективности изделия по сравнению с типовыми MCM-решениями (корпус Multi-chip Module).

Однокомпонентный дизайн* vs Многокомпонентный дизайн


	Принцип размещения МОП-транзисторов, который характерен для многокомпонентного дизайна, иной. Ключевые элементы (P/N-канальные полевые транзисторы и микросхема драйвера) располагаются рядом друг с другом, занимают существенно большую площадь печатной платы, менее защищены от электрических помех и негативного влияния токов утечки.







Материнские платы GIGABYTE X99-серии оснащены разъемом интерфейса SATA Express, который обеспечивает существенно более высокую скорость передачи данных в сравнении с распространенными SATA-технологиями. Максимальная пропускная способность интерфейса составляет 10 Гбит/с, что значительно превышает аналогичный показатель интерфейса SATA версии 3.0 (пропускная способность до 6 Гбит/с) и не станет узким местом для скоростных NAND флэш-технологий, реализованных в передовых SSD-накопителях. Интерфейс SATA Express объединяет преимущества PCI-Express и SATA интерфейсов, что позволяет обеспечить производительность SATA Express-накопителей на уровне быстродействия устройств с интерфейсом PCI-Express.




Два разъёма M.2 для SSD накопителя и WIFI адаптера

Высокая скорость передачи данных и расширенные возможности WIFI-соединения
Благодаря технологии Dual M.2 материнские платы GIGABYTE X99-серии предоставляют пользователям возможность подключения SSD-накопителей и встроенного модуля 11AC WIFI + Bluetooth 4.0 средствами PCI-Express интерфейса (пропускная способность до 10 Гбит/с). Интерфейс M.2 отличает значительно более высокое быстродействие для устройств хранения данных, по сравнению с интерфейсом mSATA и даже SATA версии 3 (до 6 Гбит/с). Фирменный дизайн GIGABYTE рационально использует имеющиеся ресурсы печатной платы, позволяя разместить на довольно ограниченном пространстве необходимые компоненты, без ущерба для прочих элементов и схемотехники изделия в целом.




HD-аудиокодек Realtek ALC1150 и встроенный усилитель

Соотношение Сигнал/Шум 115 дБ Функционал материнских плат GIGABYTE X99-серии дополняет прогрессивная аудиоподсистема на базе многоканального кодека Realtek ALC 1150, который обеспечивает надлежащее качество полезного сигнала, характеризуется превосходным соотношением сигнал/шум и гарантирует максимальный комфорт при прослушивании аудиоконтента на ПК. Кодек ALC1150 – это 10 каналов ЦАП, средствами которых можно организовать воспроизведение сигнала в формате 7.1 плюс 2 независимых стереосигнала на выходе. Два интегрированных АЦП поддерживают массив микрофонов, а также технологии Acoustic Echo Cancellation (AEC, компенсация эффекта эхо), Beam Forming (BF, формирование диаграммы направленности) и технологию Noise Suppression (NS, подавление шума). Один из ключевых показателей аудиоподсистемы – соотношение сигнал/шум для кодека ALC1150 при воспроизведении составляет 115 дБ (ЦАП) и 104дБ – при записи (АЦП).



Контроллер Intel® GbE LAN и утилита CFOS Internet Accelerator









Материнские платы GIGABYTE X99-серии, оснащенные сетевым контроллером Intel® GbE LAN, могут работать совместно с приложением cFosSpeed, которое предназначено для управления и оптимизации сетевого трафика за счёт сокращения времени отклика и повышения пропускной способности LAN-соединения. Программа работает аналогично драйверу ОС, встраивается в стек сетевых протоколов, анализирует пакеты и ускоряет выполнение прикладных задач.




Эксклюзивный дизайн печатных плат с удвоенной толщиной слоя меди в цепях питания и заземления гарантирует безупречное качество полезного сигнала, обеспечивает эффективное теплорассеивание и безупречную работу ключевых компонентов и ПК в целом в условиях значительных нагрузок (в том числе, исключительную стабильность системы в режиме Overclocking).







На материнских платах GIGABYTE X99-серии установлены высококачественные твердотельные конденсаторы, способные максимально эффективно функционировать в условиях повышенных нагрузок в течение длительного периода, включая экстремальные режимы, характерные для оверклокинга. Это, несомненно, придаст уверенности тем пользователям, кто стремится добиться от платформы максимум возможного, придавая особое значение надежности и стабильной работе системы в любом режиме.



Фирменная функция GIGABYTE Q-Flash Plus предусматривает возможность обновления микрокода BIOS с помощью типового USB флэш-накопителя без необходимости установки в систему ЦП и модулей ОЗУ.
Вы уже приобрели новый процессор, совместимый с материнской платой GIGABYTE, однако актуальная версия BIOS для этого ЦП еще не установлена? С функцией GIGABYTE Q-Flash Plus отныне это не проблема! Достаточно загрузить актуальную версию BIOS, переименовать и сохранить ее на USB флэш-накопителе, подключить накопитель к соответствующему порту, а затем обновить версию микрокода BIOS. Никакие клавиши нажимать не нужно, все произойдет в автоматическом режиме даже в отсутствии ЦП и модулей ОЗУ. На материнских платах GIGABYTE X99-серии функционал Q-Flash Plus реализован средствами контроллера ITE EC 8951E, причем, микрокод BIOS может быть обновлен даже в том случае, если невозможно загрузить систему. На плате установлен специальный светодиодный индикатор, который уведомит пользователя об успешном окончании процедуры обновления BIOS и готовности системы к загрузке в штатном режиме.





Больше не стоит беспокоиться о случайном повреждении материнской платы во время ее установки в корпус! На платах GIGABYTE X99-серии реализовано заземление средствами слоев меди увеличенной толщины и предусмотрена свободная область вокруг монтажных отверстий. Предложенное решение снижает риск повреждения компонентов расположенных в непосредственной близости от отверстий в процессе сборки ПК. Удвоенная толщина слоев меди в цепях заземления – эффективное средство борьбы с электро-магнитным излучением и одно из преимуществ нового дизайна, которое помогает значительно снизить шумовые помехи.



Фирменная технология GIGABYTE DualBIOS™ поможет в автоматическом режиме восстановить микрокод основной BIOS из резервной копии, если он был поврежден или нарушен в результате вирусной атаки, сбоя ОС или некорректно завершенной процедуры обновления BIOS.

Функция Ambient LED





Материнские платы GIGABYTE X99-серии оснащены светодиодной подсветкой задней панели, а также наглядной индикацией всех портов ввода/вывода. Выглядит это очень эффектно! Обратите внимание, подсветка программируемая, что позволяет выбрать один режимов, соответствующих вашему настроению. Например, ритмичные импульсы или плавное затухание, создающее успокаивающую атмосферу (идеальный режим для просмотра фильмов и прослушивания музыки). Разумеется, вы можете отключить подсветку, когда в ней нет необходимости.

Режимы Ambient LED: Режим Still – непрерывное свечение светодиодов Режим Beat – светодиоды мигают в такт музыке Режим Pulse Mode – медленное мерцание светодиодов Режим Off – световая подсветка отключена





Новое поколение оперативной памяти DRAM для настольных ПК – ОЗУ DDR4. Среди ключевых особенностей памяти DDR4 необходимо отметить следующие параметры – эффективная частота 2133 МГц, пониженное на 20% энергопотребление и удвоенное до 16 число банков памяти (по сравнению с ОЗУ DDR3). Модули ОЗУ DDR4 в составе системы на базе материнских плат GIGABYTE X99-серии позволяют быстрее загружать и обрабатывать данные, оперативнее реагировать на события и успешно справляться с ресурсоемкими задачами за меньшее время. Материнские платы GIGABYTE X99-серии обеспечивают функционирование модулей DDR4 в 4-канальном режиме во всем диапазоне, в результате подсистема памяти новой платформы демонстрирует исключительно быстрый доступ к ОЗУ.



Фирменное ПО GIGABYTE APP Center





Центр приложений GIGABYTE App Center предоставляет мгновенный доступ к фирменным приложениям GIGABYTE, которые помогут получить максимальный эффект от эксплуатации материнской платы. Интуитивно понятный пользовательский интерфейс GIGABYTE App Center позволяет выполнять запуск всех приложений GIGABYTE, установленных в системе, проверять и уведомлять в режиме онлайн о доступных для загрузки обновлениях, загружать актуальные приложения, драйверы и BIOS.



Утилита EasyTune™





Windows-приложение EasyTune™ – это простая в освоении фирменная утилита GIGABYTE, которая позволяет выполнить тонкую настройку параметров системы.

• Регулировка напряжения питания и частоты ЦП и модулей ОЗУ в среде Windows.
• Мониторинг и отображение взаимосвязанных ключевых параметров системы без необходимости установки дополнительного ПО.


Увлекательный оверклокинг в пределах разумного
Оцените потенциал вашего ПК, воспользовавшись фирменными функциями GIGABYTE для оверклокинга

Smart Quick Boost Функция Smart Quick Boost дает возможность пользователю выбрать необходимую частоту ЦП для достижения требуемого уровня производительности системы.	Advanced CPU OC Функция Advanced CPU OC позволяет пользователям устанавливать базовую тактовую частоту и напряжение центрального процессора, а также частоту интегрированного графического ядра.
Advanced DDR OC Функция Advanced DDR OC дает возможность пользователю установить частоту, на которой будут работать модули ОЗУ под управлением выбранного XMP-профиля.	3D Power Функция 3D Power позволяет изменить значение параметра Фаза, Напряжение питания и Частота для PWM-модуля.



HomeCloud

Приложение HomeCloud (Домашнее Облако ) предоставляет возможность обмениваться данными между смартфоном/планшетом и настольным компьютером, а также выполнять резервное копирование файлов с устройство на ПК.

HotSpot

Приложение HotSpot (Точка доступа) позволяет задействовать настольный ПК в качестве виртуальной беспроводной точки доступа, разделяя ресурсы соединения между подключенными беспроводными устройствами.

GIGABYTE Remote
Приложение GIGABYTE Remote предназначено для удаленного управления мышью/клавиатурой/плеером Windows Media средствами смартфона или планшета.

Remote OC
Приложение Remote OC позволяет выбрать необходимый режим и управлять энергопитанием ПК, а также активировать функции оверклокинга, выполнить тонкую настройку параметров системы. Кроме того, приложение предусматривает системный мониторинг и возможность удаленного выключения или перезагрузки ПК в тех случаях, когда это необходимо.

Auto Green
Приложение Auto Green – простой и удобный инструментарий, предназначенный для экономного расходования электроэнергии настольным ПК средствами подключенного к компьютеру по интерфейсу Bluetooth портативного устройства (смартфон/планшет). Когда устройство находится вне диапазона, установленного в компьютере Bluetooth-приемника, система переходит в указанный режим энергосбережения.



Интерфейс Thunderbolt™ - подключай и работай!



Платы GIGABYTE X99-серии идеальны для наращивания функциональности системы за счет сторонних плат расширения. В частности на них установлен разъем для подключения внешней платы GIGABYTE Thunderbolt™. Контроллер Thunderbolt™ способен обеспечить пропускную способность до 20 Гбит/с, что вдвое превышает скорость передачи данных между устройствами средствами версии Thunderbolt™ предыдущего поколения. Интерфейс Thunderbolt™ демонстрирует невероятно высокую скорость обмена информацией между ПК и высокопроизводительными устройствами хранения данных, поддерживают одновременное подключение к компьютеру до 12 внешних устройств и трех дисплеев средствами доступных цифровых интерфейсов.

Процессор
Socket LGA2011-3
Поддерживаемые процессоры Intel Core i7
Поддержка многоядерных процессоров есть
Чипсет
Чипсет Intel X99
BIOS AMI c возможностью аварийного восстановления
Поддержка EFI есть
Поддержка SLI/CrossFire SLI/CrossFireX
Память
Память DDR4 DIMM, включая RDIMM, 1333 - 3000 МГц
Количество слотов памяти 8
Поддержка четырехканального режима есть
Максимальный объем памяти 64 Гб
Дисковые контроллеры
IDE нет
SATA количество разъемов SATA 6Gb/s: 10, RAID: 0, 1, 5, 10 на основе Intel X99
Количество разъемов SATA Express 1
Количество слотов M.2 1
Тип слотов M.2 Socket 3
Слоты расширения
Слоты расширения 4xPCI-E x16, 3xPCI-E x1
Поддержка PCI Express 2.0 есть
Поддержка PCI Express 3.0 есть
Аудио/видео
Звук 7.1CH, HDA, на основе Realtek ALC1150
Сеть
Ethernet 1000 Мбит/с
Подключение
Наличие интерфейсов 16 USB, из них 8 USB 3.0 (6 на задней панели), выход S/PDIF, Ethernet, PS/2 (клавиатура), PS/2 (мышь)
Разъемы на задней панели 10 USB, из них 6 USB 3.0, оптический выход, Ethernet, PS/2 (клавиатура), PS/2 (мышь)
Основной разъем питания 24-pin
Разъем питания процессора 8-pin
Тип системы охлаждения пассивное
Дополнительные параметры
Форм-фактор ATX
Комплектация 4 кабеля SATA, заглушка тыловых портов корпуса, 1 коннектор 2-Way SLI, 2 коннектора 3-Way SLI, 1 коннектор 4-Way SLI, 1 коннектор 2-Way CrossFire, 1 кабель питания (2x4 ATX 12V)
Дополнительная информация 2 слота PCI Express x16 работают в режиме x8
Гарантия 36 мес.
