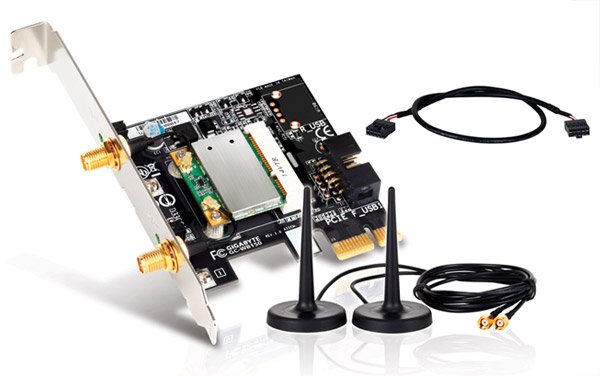

Эксклюзивная плата расширения Bluetooth 4.0/WiFi
В комплект поставки системных плат GIGABYTE 7-серии входит эксклюзивная PCIe-плата расширения, которая обеспечивает взаимодействие ПК с внешними устройствами средствами беспроводных интерфейсов Bluetooth 4.0 и IEEE 802.11 b/g/n. В рамках нового стандарта Bluetooth 4.0 плате совместима с технологией Smart Ready, дебют которой состоялся паралелльно с анонсом мобильных устройств нового поколения, например Apple® iPhone® 4s. На практике это означает, что обмен контентом между ПК и вашим смартфоном или планшетом осуществляется проще и быстрее чем ранее.

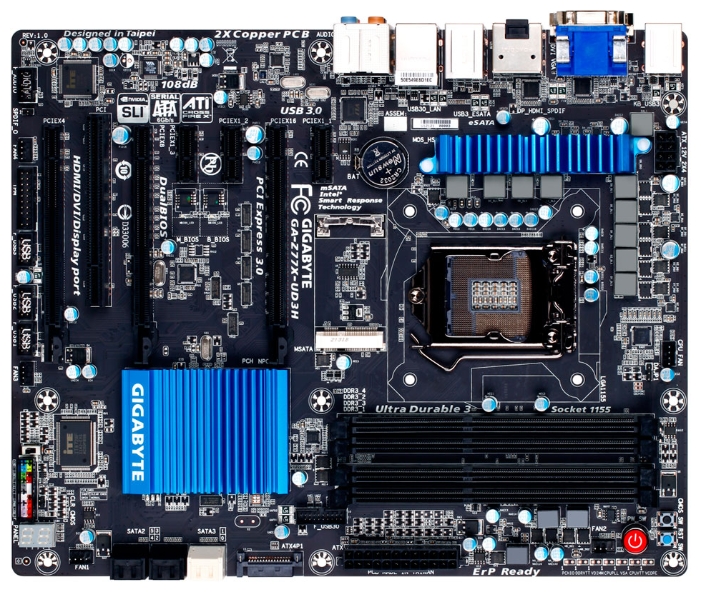

Спецификации :
Процессор
Объем кэш-памяти L3 зависит от модели процессора
Поддержка процессоров Intel® Core™ i7 / Intel® Core™ i5 / Intel® Core™ i3 /Intel® Pentium® / Intel® Celeron® в исполнении LGA1155
(для полноценного функционирования системы с некоторыми ЦП Intel ® Core ™ потребуются дискретная графическая плата
Набор микросхем
Intel® Z77 Express
Подсистема памяти
4 DIMM-разъема с поддержкой ОЗУ DDR3 1,5 В объемом до 32 Гбайт
*В связи с характерным для 32-разрядных версий ОС семейства Windows ограничением, при установке модулей ОЗУ суммарной емкостью более 4 ГБайт, фактически доступный системе объём памяти не будет превышать 4 ГБайт.
Двухканальная архитектура памяти
Support for DDR3 2666(OC)/1600/1333/1066 MHz memory modules
Совместимость с non-ECC модулями ОЗУ
Поддержка модулей памяти XMP (Extreme Memory Profile)
Графический интерфейс
Интегрированное графическое ядро:
1 x DVI-D разъём, поддержка максимального разрешения до 1920x1200
* Разъём DVI-D не поддерживает подключение через адаптер D-Sub.
1 х Display Port разъём, поддерживающий максимальное разрешение 2560x1600
1 x HDMI разъём, поддержка максимального разрешения до 1920x1200
1 x D-Sub
Аудиоподсистема
Поддержка S/PDIF Out
кодек VIA VT2021
Схема позиционирования аудиосигнала 2/4/5.1/7.1
Формат представления аудиосигнала: High Definition Audio
LAN
Сетевой контроллер Atheros GbE (10/100/1000 Мбит)
Разъёмы для плат расширения
1 x PCI Express x16 slot, running at x4 (PCIEX4)
* The PCIEX4 slot shares bandwidth with all PCI Express x1 slots. All PCI Express x1 slots will become unavailable when a PCIe x4 expansion card is installed.
1 x PCI Express x16 slot, running at x8 (PCIEX8)
(The PCIEX16 and PCIEX8 slots conform to PCI Express 3.0 standard.)
* The PCIEX8 slot shares bandwidth with the PCIEX16 slot. When the PCIEX8 slot is populated, the PCIEX16 slot will operate at up to x8 mode.
* The PCI Express x16 slots support up to PCI Express 2.0 standard when an Intel 32nm (Sandy Bridge) CPU is installed.
1 x PCI Express x16 слот, режим работы x16 (PCIEX16)
* С целью обеспечения оптимальной производительности видеоподситемы представленной одной PCI-Express графической платой, убедитесь в том, что устройство установлено в графический порт PCIEX16.
3 x PCI Express x1 slots
1 разъем для PCI-плат расширения
(The PCIEX4 and PCI Express x1 slots conform to PCI Express 2.0 standard.)
Масштабируемость видеоподсистемы
2-Way AMD CrossFireX™ / NVIDIA SLI technology (PCIEX16 and PCIEX8)
Интерфейсы накопителей
Чипсет:
1 x mSATA connector
* The SATA2 5 connector will become unavailable when the mSATA connector is installed with a solid state drive.
2 разъема (SATA3 0/1) с поддержкой до 2 SATA-устройств, пропускная способность до 6 Гбит/с
Поддержка RAID-массивов уровней 0, 1, 5, и 10
*При построении SATA RAID-массивов на базе накопителей SATA 6 Гбит/с и 3 Гбит/с, производительность RAID-массива зависит от подключенных устройств.
4 разъема с поддержкой до 4 SATA-устройств (SATA2_2-SATA2_5), пропускная способность до 3 Гбит/с
Marvell 88SE9172 chip:
2 x eSATA 6Gb/s connectors on the back panel supporting up to 2 SATA 6Gb/s devices
Поддержка массивов SATA RAID 0 и RAID 1
Интерфейс USB Чипсет:
Up to 6 USB 2.0/1.1 ports (available through the internal USB headers)
До 4 портов USB 3.0/2.0 (2 на задней панели, 2 порта подключаются к соответствующим разъемам на системной плате)
* При работе в операционной системе Windows XP порт Intel USB 3.0 совместим с предыдущей версией USB 2.0.
VIA VL800 chip:
Up to 4 USB 3.0/2.0 ports on the back panel
* Due to a Windows 7 limitation, please connect your USB device(s) to the Intel controlled USB port(s) (located below the RJ-45 LAN port) before the VIA USB 3.0 controller driver is installed.
Разъемы на системной плате
Voltage Measurement Points
1 перемычка для сброса CMOS
4 разъема для вентилятора
4 SATA-разъема 3 Гбит/с
1 разъем USB 3.0/2.0
1 аудио разъем на передней панели
24-контактный ATX разъем
1 кнопка для очистки CMOS
2 x порт SATA 6 Гбит/с
1 x reset button
1 x power button
Группа разъемов фронтальной панели
Разъем для вентилятора ЦП
3 разъема интерфейса USB 2.0/1.1
8-контактный разъем питания ATX 12 В
1 порт TPM
* Факультативная функция ТРМ(зависит от поставок изделия в конкретный региона)
Выход SPDIF-интерфейса
1 x BIOS switch
1 x PCIe power connector
1 разъем mSATA
Разъемы на задней панели
Сетевая LAN-розетка RJ-45
6 аудио разъемов (Center/Subwoofer Speaker Out/Rear Speaker Out/Side Speaker Out/Line In/Line Out/Microphone)
1 x DVI-D
1 x D-Sub разъём
2 разъема eSATA 6 Гбит/с
1 порт PS/2 для подключения клавиатуры и мыши
1 x DisplayPort
6 x USB 3.0/2.0
1 х HDMI
Оптический выход SPDIF-интерфейса
Микросхема I/O-контроллера
iTE I/O
Контроль за состоянием системы
Автоопределение скорости вращения группы вентиляторов ЦП и Системы
Регулировка скорости вращения вентиляторов ЦП
*Поддержка функции управления оборотами вентиляторов ЦП зависит от используемых моделей вентиляторов.
Идентификация текущей температуры ЦП
Мониторинг значений напряжения питания для компонентов системы
Идентификация текущей температуры ЦП/Системы
Уведомление о выходе из строя группы вентилятора ЦП
BIOS
PnP 1.0a, DMI 2.0, SM BIOS 2.6, ACPI 2.0a
Использован EFI BIOS, выпускаемый по лицензии компании AMI
2 x 64 Мбит ПЗУ
Поддержка технологии DualBIOS™
Фирменные функции и технологии
Поддержка приложения LAN Optimizer (интеллектуальное управление сетевым соединением)
Support for 3D Power
Поддержка Xpress Recovery2
Поддержка @BIOS™
Фирменная функция EasyTune
* Набор доступных функций в составе фирменной утилиты EasyTune может различаться в зависимости от конкретной модели системной платы.
Поддержка Q-Flash
Поддержка ON/OFF Charge
Поддержка eXtreme Hard Drive
Фирменная функция Auto Green
Фирменная функция Q-Share
Фирменная функция Xpress™ Install
Дополнительное программное обеспечение
Технология Intel® Smart Connect
Технология Intel® Rapid Start
LucidLogix Virtu MVP
* Make sure the monitor cable has been connected to the integrated graphics port on the back panel.
Norton Internet Security (OEM-версия)
Технология Intel® Smart Response
Операционная система
Поддержка ОС Microsoft® Windows 7/XP
Форм-фактор; габариты
ATX, 305мм x 244мм
Примечания
Некоторые производители аппаратного обеспечения прекратили выпуск обновлений драйверов для ОС Win9X/ME/2000/XP SP1/SP2.
Доступность драйверов конкретного чипсета для ОС семейства Linux зависит от политики, которой придерживается компания-разработчик чипсетов. Необходимые драйверы для ОС Linux рекомендуем найти и загрузить с официального сайта производителя, либо воспользоваться услугами иных источников.
Гарантия 36 мес.
Осторожность:
Следует понимать, что с оверклокингом связан определенный риск во всех случаях, включая изменение установок BIOS, применение технологии Untied Overclocking или использование инструментов оверклокинга сторонних производителей. Оверклокинг может повлиять на стабильность работы системы и даже вызвать повреждение входящих в нее компонентов и устройств. Приступая к оверклокингу, вы полностью берете на себя все связанные с ним риски и расходы. Мы не будем нести ответственность за любые возможные повреждения в результате оверклокинга.
Скачать драйвера для GIGABYTE GA-Z77X-UD3H-WB WIFI
