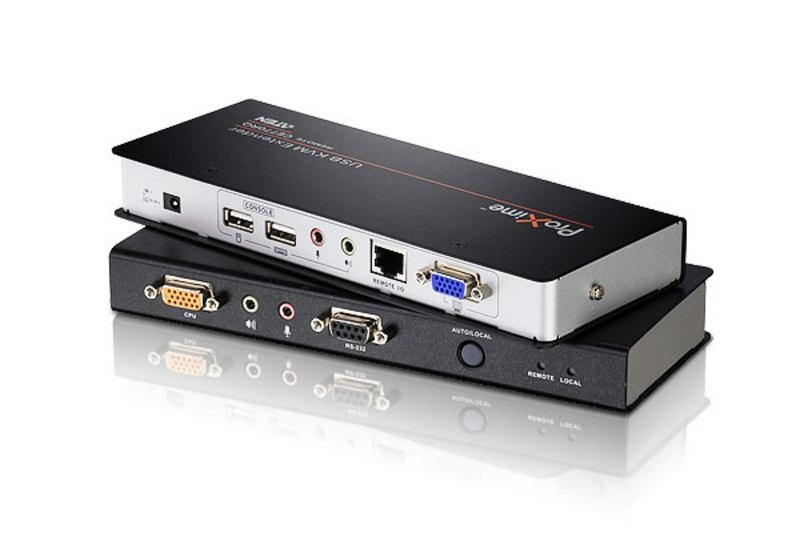

CE770 – USB KVM-удлинитель, обеспечивающий передачу сигналов KVM интерфейса (USB-клавиатура, монитор и USB-мышь) компьютера и последовательного подключения RS-232 на расстояние до 300 м по кабелю типа «витая пара» CAT5.
CE770 поддерживает синхронизацию RGB сигналов задержки тюнера, что позволяет получить изображение хорошего качества на мониторе удаленном от компьютера на большое расстояние.
Особенности
- Локальный и удаленный модули устройства соединяются кабелем Cat 5e длинной до 300 метров;
- Функция Dual Console (двойная консоль) – управление системой возможно как с локальной, так и с удаленной USB консоли (клавиатура, монитор и мышь);
- Поддерживает функцию автоматической синхронизации сигналов RGB, чтобы компенсировать искажения при больших расстояниях;
- Встроенная схема ASIC для повышения надежности и совместимости;
- Автокомпенсация сигнала (ASC)
- Поддержка передачи интерфейса RS-232 – Устройство обеспечивает передачу сигналов RS232 между модулями, что позволяет удаленно подключить оборудование работающее по данному интерфейсу, например сенсорный экран или считыватель штрих-кода;
- Поддержка клавиатур Sun/Mac и их эмуляции (комбинации клавиатуры PC эмулируют специальные клавиши Sun/Mac клавиатур)*
- Поддерживает передачу стерео звука (колонки и микрофон);
- Обнаружение и предотвращение перегрузки по току портов USB;
- Выбор режима работы с помощью кнопочных переключателей (только на Локальном устройстве) – локальный или авто;
- Встроенная защита от статического электричества 8/15 кВ (при непосредственном контакте до 8 кВ; через атмосферу 15 кВ) и защита от перенапряжения до 2 кВ;
- Видео высокого разрешения - до 1920 x 1200, 60 Гц (150 м); 1280 x 1024, 60 Гц (300 м);
- Поддерживает широкоформатный режим видео;
- Поддержка мониторов стандартов VGA, SVGA, SXGA (1280 x 1024), UXGA (1600 x 1200), WUXGA (1920 x 1200) и Multisync; локальный монитор поддерживает DDC; DDC2; DDC2B
- Возможность монтажа в телекоммуникационную стойку;
- Простота установки.
*1. Специальные функциональные клавиши клавиатур Mac/Sun эмулируются комбинациями клавиатуры ПК
*2. Клавиатуры Sun/Mac работают только с компьютерами этих фирм
Комплектация

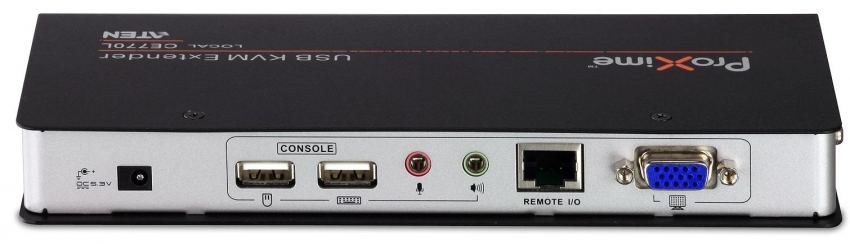

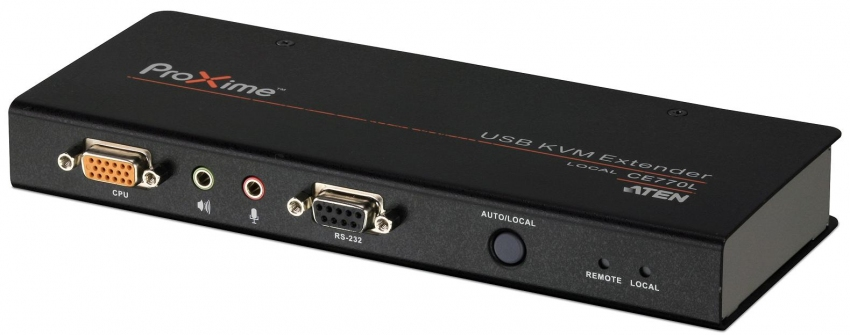

- 1х KVM-удлинитель USB CE770L (локальный модуль)

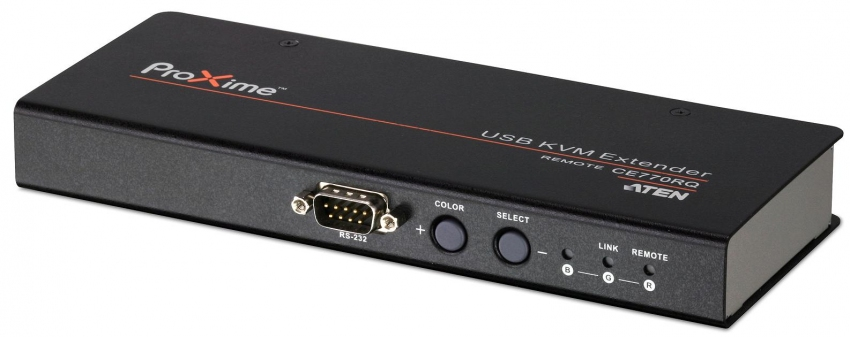

- 1х KVM-удлинитель USB CE770RQ (удаленный модуль)
- 1x KVM-кабель USB (1,8 м)
- 2x адаптера питания
- 1x комплект для монтажа
- 1x руководство пользователя
Схема подключения
Спецификация
|
Функции
|
Значение
|
|
CE770L
|
CE770RQ
|
| Разъемы |
Порты консоли |
Клавиатура |
1?USB Тип А, розеточный (белый) |
| Видео |
1хHDB-15, розеточный (синий) |
| Мышь |
1?USB Тип А, розеточный (белый) |
| Колонки |
1хMini Stеreo Jack (зеленый) |
| Микрофон |
1хMini Stеreo Jack (розовый) |
| RS-232 |
1?D-9B розеточный (черный) |
1?D-9B вилочный (черный) |
| Порты KVM |
Клавиатура/видео/мышь |
1?SHDP-17 розеточный (желтый) |
нет |
| Колонки |
1хMini Sttreo Jack (Зеленый) |
нет |
| Микрофон |
1хMini Sttreo Jack (Розовый) |
нет |
| Питание |
1хDC Jack (черный) |
| соединение модулей |
1хRJ45 (черный) |
| Кнопки |
Выбор режима |
1 х кнопка |
нет |
| Цвет/вверх |
нет |
1 х кнопка |
| Выбор/вниз |
нет |
1 х кнопка |
| Индикаторы |
Локальный |
1 (зеленый) |
нет |
| Удаленный |
1 (зеленый) |
нет |
| B |
нет |
1 (голубой) |
| G |
соединение |
нет |
1 (оранжевый/зеленый) |
| R |
удаленное |
нет |
1 (красный) |
| Эмуляция |
Клавиатура/Мышь |
USB |
| Видео |
1920 x 1200 @ 60Hz (150 m);
1280 x 1024 @ 60Hz (300м)
DDC, DDC2, DDC2B |
| Электрические характеристики |
DC 5.3 B; 3,5 Вт |
DC 5.3 B; 5,1 Вт |
| Среда |
Рабочая температура |
0 ...+50oС |
| Температура хранения |
-20 ...+60oС |
| Влажность |
0~80% относительная, без конденсата |
| Физические характеристики |
Материал корпуса |
Металл |
| Вес |
0,49 кг |
0,48 кг |
| Размеры (ДхШхВ) |
20,00 х 8,00 х 2,50 см |
|
Подробнее: http://www.aten.ru/index.php?p=shop&area=1&action=showproduct&id=25&cid=42&pname=ce770-at-g-usb-audio-kvm-udlinitel-po-vitoi-pare-1280-x-1024-300mГарантия 12 мес.
