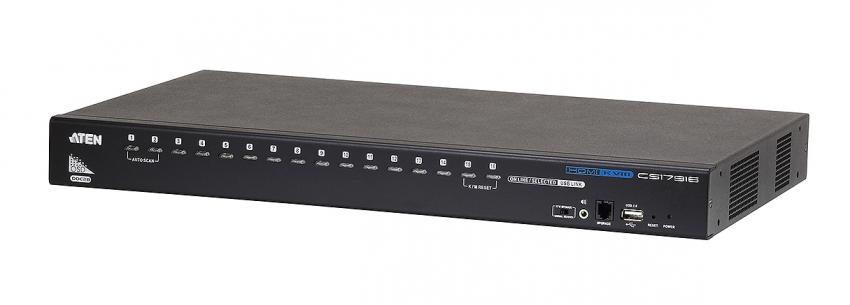

16-портовый KVM-переключатель CS17916 с поддержкой USB и HDMI является многоцелевым устройством, позволяющим объединить доступ и управление 16 компьютерами с HDMI –выходами, с помощью одной клавиатуры и мыши, имеющими интерфейс USB, и одного монитора, используемого на консоли.
CS17916 поддерживает двухуровневое каскадное подключение, что позволяет управлять с одной консоли 256 компьютерами. Кроме того, при использовании стандартных USB–кабелей, до восьми KVM-переключателей CS17916 могут быть объединены в стек, что при подключении компьютеров, оснащенных несколькими видеокартами, дает возможность создавать мульти-мониторные конфигурации. Это позволяет сопоставлять, разбирать и наблюдать видео-вывод наиболее удобными способами, существенно упрощая рабочую среду.
KVM-переключатель CS17916 оснащен функцией экранного меню (OSD), которая помогает получить доступ к любому компьютеру, подключенному к переключателю. Также данная функция предлагает возможности по сохранению и восстановлению созданной конфигурации и настроек в случае необходимости. CS17916 обеспечивает поддержку мультимедийных клавиатур и передачу звука. Вы можете прослушать аудио-вывод любого компьютера на подключенной к консоли акустической системе (только один компьютер может быть прослушан в единицу времени).
Особенности
- Управление с одной консоли 16 компьютерами, оснащенными интерфейсами HDMI , а также двумя дополнительными устройствами с интерфейсом USB 2.0
- Совместимость с интерфейсом HDMI
- Возможность двухуровнего каскадного подключения, позволяющего управлять 256 компьютерами*1
- Возможность создания мульти-мониторных конфигураций - объединение в стек до восьми переключателей CS17916 и вывод изображения на 8 мониторов (двухмониторные/трехмониторные/четырехмониторные/ мульти-мониторные конфигурации)
- Встроенный 2-ух портовый USB 2.0 концентратор

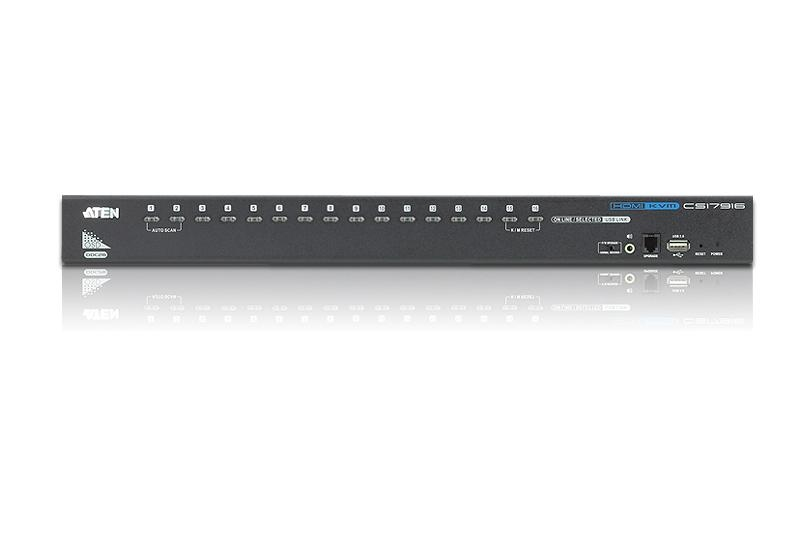

- Переключение между компьютерами с использованием клавиш на передней панели, горячих клавиш с клавиатуры или через многоязычное экранное меню (OSD)
- Независимое переключение KVM и USB функций
- Возможность сохранению и восстановлению через OSD, позволяющая администратору сохранять конфигурацию и информацию о пользовательских профилях.
- Возможность обновления встроенной микропрограммы (ПО)
- Поддержка эксклюзивной технологии Video DynaSync™, разработанной компанией ATEN, устраняющей проблемы с отображением при загрузке и оптимизирующей разрешение экрана при переключении между портами
- Высокое качество изображения – поддержка разрешений 1080p / 1920 x 1200@60Hz
- Поддержка широкоaформатных режимов
- Поддержка вывода звука – возможно использование акустические системы объемного звучания систем 2.1 с выделенным басом
- Доступ к аудио-порту консоли с передней панели
- Функция автоматического переключения между компьютерами (Auto Scan) для удобства наблюдения за ними
- Совместимость с технологией HDCP
- Мульти-платформенная поддержка – Windows, Linux, Mac, Sun
- Поддержка функции эмуляции/отсутствия мыши и совместимость с большинством драйверов мыши и многофункциональных мышей
- Полная эмуляция наличия клавиатуры для загрузки компьютера без остановок на ошибках
- Поддержка и эмуляция клавиатуры Mac/Sun *2.3.
- Поддержка различных языков в экранном меню (OSD), таких как английский, немецкий, японский, китайский традиционный и упрощенный, испанский, русский и французский.
- Поддержка мультиязычных раскладок клавиатуры – английской (US), английской (UK), немецкой (GER.), немецкой (SWISS), французской, венгерской, итальянской, японской, корейской, русской, испанской, шведской, китайской традиционной и упрощенной.
Комплект поставки
- 1x 16-портовый KVM-переключатель с поддержкой USB и HDMI и набором для монтажа в стойку
- 1 х кабель для обновления прошивки
- 2 x индивидуальных набора кабелей для KVM (USB HDMI Cable Sets)
- 1 x источник питания
- 1 x набор прокладок под опорные ножки (Foot Pad Set) (4 штуки)
- 1 x руководство пользователя
Схема подключения
Спецификация
|
Параметры
|
Значения
|
| Количество подключаемых компьютеров |
Прямое |
16 |
| Максимальное |
256(по каскадной схеме) |
| Выбор порта |
“горячие” клавиши; кнопочный переключатель |
| Разъемы |
Порты консоли |
Клавиатура |
1 x USB, тип A, розеточный (черный;задняя панель) |
| Видео |
1 x HDMI, тип А, розеточный (черный) |
| Мышь |
1 x USB, тип A, розеточный (черный) |
| Динамик |
2 x стерео, мини-гнезда, розеточные (зеленые; 1 x спереди, 1 x сзади) |

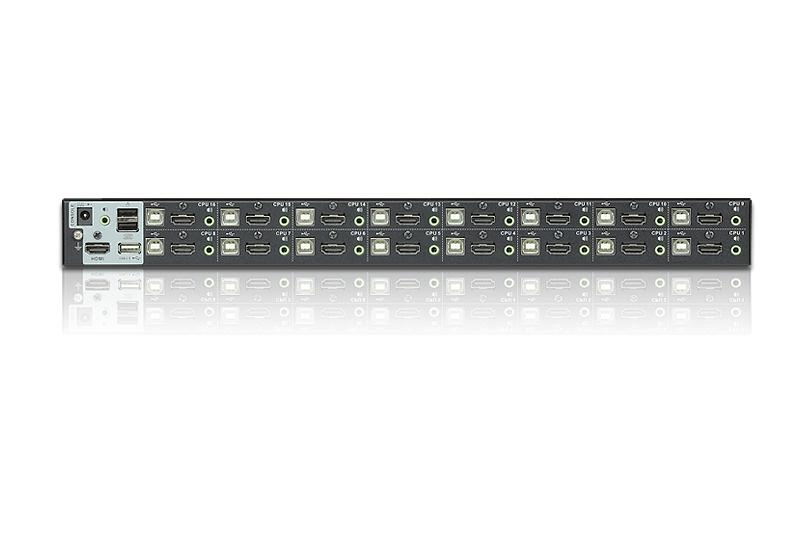

| Компьютерные порты |
Клавиатура/мышь |
16 x USB, тип B, розеточные (белые) |
| Видео |
16 x HDMI, розеточные (черые) |
| Динамик |
16 x стерео, мини-гнездо, розеточные (зеленые) |
| USB 2.0 - концентратор (HUB) |
2 x USB, тип А, розеточные (белый; 1 x передняя панель, 1 x задняя панель) |
| Обновление прошивки |
1 x RJ11 гнездо (черный) |
| Питание |
1 x пост. ток, гнездо |
| Переключатели |
Выбор порта |
16 x кнопки |
| Сброс |
1 x полуутопленная кнопка |
| Обновление прошивки |
1 х ползунковый переключатель |
| Индикаторы |
Подсоединение USB |
16 (зеленые) |
| Подключения / Выбор |
16 (оранжевые) |
| Питание |
1 (темно-зеленый) |
| Эмуляция |
клавиатура/мышь |
USB |
| Видео |
1080p (HDTV) / 1920 x 1200 (DVI) |
| Интервал сканирования |
1 - 255 секунд (5 секунд по умолчанию) |
| Энергопотребление |
5.0 В пост.тока; 12.2 Вт |
| Среда |
Рабочая температура |
0 ~ 50° С |
| Температура хранения |
-20 ~ 60° С |
| Влажность |
0 ~ 80% относительная,без конденсации |
| Физические характеристики |
Материал корпуса |
Металл |
| Вес |
3.86 кг |
| Размеры (Д x Ш x В) |
43.72 x 25.66 x 4.40 см
|
|
Гарантия 12 мес.
