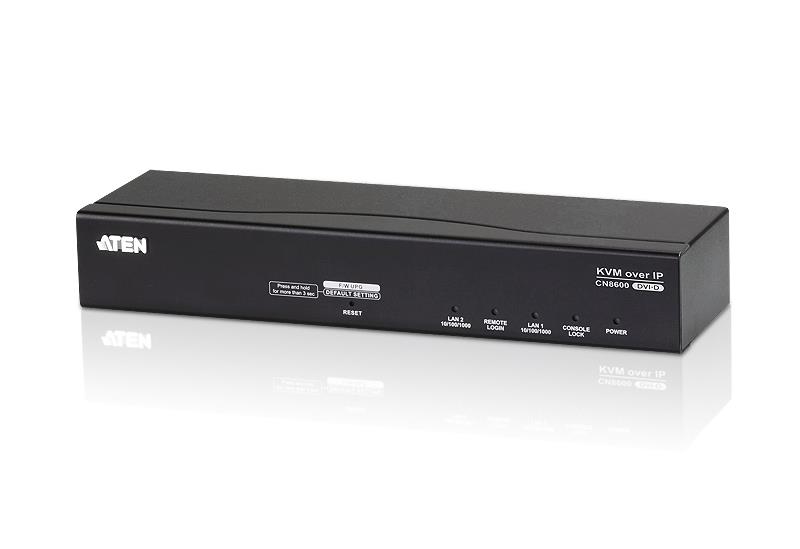

CN8600 DVI IP KVM удлинитель (IP KVM шлюз) - устройство, предоставляет удаленный (по TCP/IP) аппаратный доступ к аудио/видео/USB интерфейсу компьютера (сервера). CN8600 предоставляет возможность пользования Over IP технологии для группы удаленных серверов, подключив совместимый ATEN DVI KVM переключатель и/или LCD консоль, (такие как 8-портовый USB-DVI KVM переключатель — CS1768 или DVI LCD консоль —CL6700).
Для удобства работы порт мини-USB на задней панели может использоваться для подключения ноутбука (LUC порт) или в виде порта Virtual Media. Таким образом, нет необходимости подключать дополнительный монитор, клавиатуру или мышь для планового обслуживания – просто используйте ноутбук, подключенный к LUC порту, для доступа к любому компьютеру через KVM переключатель. Функция Virtual Media позволяет пользователю проводить диагностику, передачу файлов или загружать обновления с удаленного PC.
Для обеспечения надежного соединения CN8600 оснащен двойной сетевой картой. CN8600 также поддерживает динамик и микрофон, как для локального, так и удаленного использования.
Особенности
Оборудование
- обеспечивает доступ “по IP” к KVM переключателям, у которых отсутствует данный функционал; (*1)
- Локальная консоль поддерживает USB клавиатуру и мышь
- Порт мини USB на задней панели служит как для устройств Virtual Media, так и в качестве порта LUC для ноутбука
- Две сетевых карты 10/100/1000 Mб/с для резервирования или для двух IP операций
- Два блока питания для резервирования
- Мультиплатформенная поддержка серверов: Windows, Mac, Sun, Linux и VT100
- Поддержка Virtual Media (*2)
- Видео высокого разрешения – до 1920x1200@60Гц для удаленной и локальной консолей
- Улучшенная пропускная способность (кадров в секунду) для четкого отображения видео
- Поддержка звука – микрофон и динамики поддерживаются локальной и удаленной консолями
* 1 Совместимые KVM переключатели: ATEN DVI Single Link KVM переключатель.
* 2 Некоторые функции могут не поддерживаться в зависимости от каскадируемых KVM переключателей. (Например, некоторые переключатели не поддерживают Virtual Media.)
Управление
- До 64 пользовательских аккаунтов – максимум 32 одновременных доступа
- Управление правами доступа
- Функция принудительного завершения сеанса – администраторы могут прерывать сеанс в случае необходимости
- Ведение журнала событий и поддержка лог-серверов на базе Windows
- Регистрация событий – CN8600 может записывать все события в свою поисковую базу данных.
- Сообщения о критически важных событиях отправляются по электронной почте и SNMP trap, поддержка Syslog
- Удаленное обновление прошивки
- Доступ через встроенный просмоторщик, или с помощью программного обеспечения сторонних производителей (например, PuTTY) для Telnet и SSH сессий
- Внешняя поддержка – доступ к CN8600 через последовательный порт с помощью коммутируемого соединения
- Режим совместного использования порта позволяет нескольким пользователям получить доступ к серверу одновременно
- Режим локального/дистанционного совместного использования предоставляет общие или выделенные права консоли
- Интеграция с программным обеспечением управления ALTUSEN CC2000
- Поддержка PON для контроля PN0108
- DDNS позволяет сопоставлять динамический IP-адрес, назначаемый DHCP-сервером, хосту
- Экспорт/импорт учетных записей пользователей и параметров конфигурации
- Включение/ выключение управление браузером
- IPv6 поддержка
- Блокировка консоли – Гибкая настройка управления правами доступа консоли
Интуитивно понятный интерфейс
- Мультиязычный графический или веб-интерфейс для простоты и повышения производительности
- Поддержка различных платформ (Windows, Mac OX X, Linux, Sun)
- Поддержка браузеров (IE, Mozilla, Firefox, Safari, Opera, Netscape)
- Интерфейс на основе Web технологий позволяет администраторам выполнять задачи без предустановленного программного обеспечения Java
- Полноэкранный, изменяемый или масштабируемый размер экран удаленного рабочего стола
- Magic Panel – функция настройки быстрого запуска
Повышенная безопасность
- Поддержка считыватель смарт карт и CAC
- Внешняя поддержка аутентификации: RADIUS, LDAP, LDAPS и MS Active Directory
- Поддержка SSL 128-битное шифрования данных и 1024-битного RSA для обеспечения безопасности пользователей браузеров
- Гибкая настройка шифрования позволяет пользователям выбирать любую комбинацию среди 56-битного DES, 168-битное 3DES, 256-битное AES,128-битное RC4 или случайный выбор для клавиатуры/мыши, видео и передачи данных
- Поддержка IP/MAC фильтра
- Поддержка защиты паролем
- Private CA
Виртуальный носитель
- Виртуальные носители позволяют устанавливать программное обеспечение, обновления системы и производить диагностическое тестирование
- Работает с серверами через USB на уровне BIOS
- Поддержка USB 1.1 и USB 2.0 DVD/CD привода, запоминающего устройства USB , жестких дисков и образов ISO
Виртуальный удаленный рабочий стол
- Монохромную глубину цвета и допустимые отклонения видеосигнала можно регулировать для оптимизации скорости передачи данных в условиях низкой пропускной способности
- Полноэкранное и масштабируемое изображение
- Доска сообщений для связи пользователей
- Экранная клавиатура с многоязыковой поддержкой
- Mouse DynaSync™ – автоматически синхронизирует локальный и удаленный движения мыши
- Поддержка Exit Macros
- Доступ на уровне BIOS
Комплект поставки
- 1 x DVI KVM over IP KVM-удлинитель CN8600 (KVM Over the NET™ KVM Switch)
- 1 x KVM шнур подключения KVM консоли
- 1 x USB 2.0 кабель для передачи Virtual Media
- 1 x Адаптер питания
- 1 x Монтажный комплект
- 1 x Руководство пользователя
Схема подключения
Спецификация
|
Параметры
|
Значение
|
| Разъемы |
Портов консоли |
Клавиатура |
1 x USB Type A разъем (белый) |
| Видео |
1 x DVI-D разъем (белый) |
| Мышь |
1 x USB Type A разъем (белый) |
| Динамики |
1 x стерео мини-разъем (зеленый) |
| Микрофон |
1 x стерео мини-разъем (розовый) |
| KVM порты |
Клавиатура/мышь |
1 x USB Type B разъем (белый) |
| Видео |
1 x DVI-D разъем (белый) |
| Динамики |
1 x стерео мини-разъем (зеленый) |
| Микрофон |
1 x стерео мини-разъем (розовый) |
| LAN |
2 x RJ-45 разъем (черный) |
| Питания (Power) |
2 x Разъем постоянного тока (черный) |
| Virtual Media / LUC |
1 x USB Mini-B разъем (черный) |
| PON |
1 x RJ-45 разъем (Black) |
| Последовательный порт |
1 x RJ-45 разъем (Black) |
| Порт управления |
1x PS/2 |
| Переключатели |
Сброс |
1 x Полуутопленная кнопка (черный) |
| Выбор функции USB |
1 x Переключатель (черный) |
| Блокировка консоли |
1 x Переключатель (черный) |
| Питание |
1 (зеленый) |
| Индикаторы |
Статус консоли |
1 (зеленый) |
| Связь 10/ 100/1000 Мб/с |
Оранжевый: 10Мб/с Оранжевый + зеленый : 100Мб/с, зеленый: 1000Мб/с |
| Удаленный вход |
1 (зеленый) |
| Эмуляция |
клавиатура / мышь |
USB |
| Видео |
Локальная консоль — 1920 x 1200 @ 60 Гц RB Удаленная - 1920 x 1200 @ 60 Гц RB |
| Энергопотребление |
5.3 В, 6 Вт остоянного тока |
| Окружающая среда |
Рабочая температура |
0...50C |
| Температура хранения |
-20...+60C |
| Влажность |
0-80% относительная, без конденсата |
Физические
характеристики |
Материал корпуса |
Металл |
| Вес |
0,88 кг |
| Размеры (Д x Ш x В) |
26.00 x 7.64 x 4.20 см
|
|
Гарантия 12 мес.
