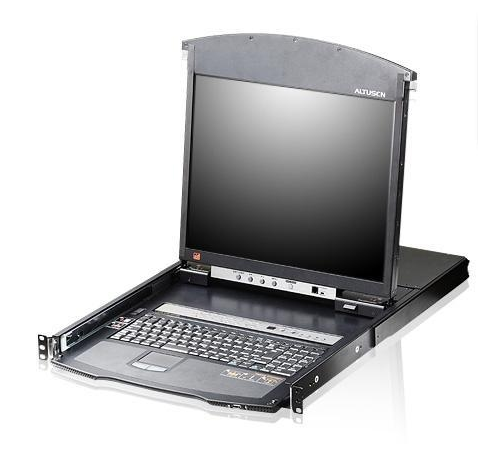

KVM-переключатель (KVM switch) Dual Rail с ЖК-дисплеем KL1508AiM – это устройство, обеспечивающее безопасный доступ к 8 компьютерам с одной консоли KVM (клавиатура, видео и мышь). Устройства состоят из KVM переключателя интегрированного с 17-ти дюймовым LCD монитором, клавиатурой и тачпадом.
Корпус высотой 1U имеет двухрельсовую систему, позволяющую независимо выдвигать монитор и клавиатуру. Для максимально эффективного использования пространства вашего центра обработки данных неиспользуемый модуль клавиатуры/тачпада можно полностью задвинуть, а тонкий ЖК-монитор повернуть и установить вплотную к стойке, что обеспечивает удобное отслеживание работы компьютеров. Это позволяет экономить свободное пространство в серверной комнате или центре обработки данных.
Модель KL1508Ai обеспечивает возможность удобной работы, как на локальных рабочих местах системных администраторов, так и с удаленных рабочих мест, благодаря наличию у переключателя функции IP-доступа. Используя протокол TCP/IP для связи, KL1508Ai обеспечивает доступ с любого компьютера в сети LAN, WAN или Интернет. Применение разъемов RJ-45 и кабеля Cat 5e/6 обеспечивает компактность прокладки кабелей, а использование соединительных KVM модулей-адаптеров для подключения компьютеров позволяет управлять ими в любом сочетании интерфейсов, включая компьютеры Mac, Sun, а также устройства с последовательным интерфейсами.

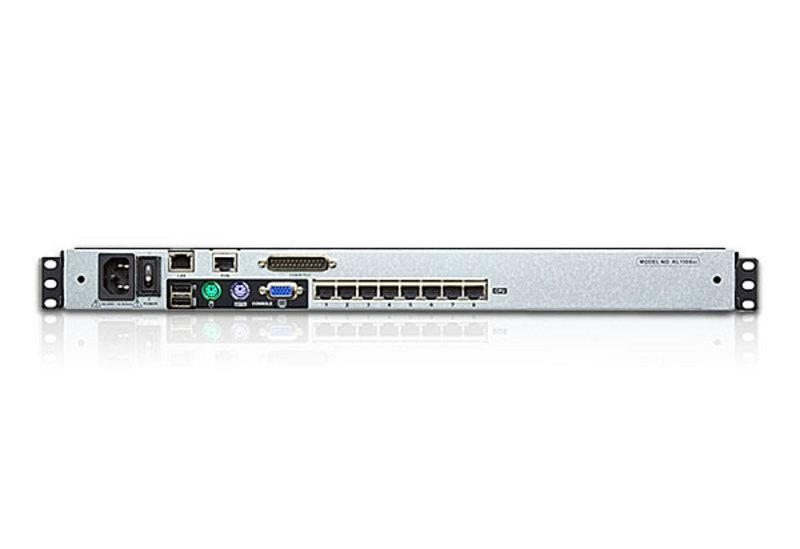

Для большего удобства на задней панели добавлены порты для внешней клавиатуры, монитора и мыши, что позволяет управлять переключателем с дополнительной локальной консоли или через KVM удлинитель отдалить ее на рабочее место в оффисе. Кроме того, на модуле клавиатуры имеется порт для внешней мыши USB, благодаря которому вместо тачпада можно использовать внешнюю мышь.
Дополнительные функции включают режим Panel Array Mode™, обеспечивающий одновременное отображение на экране видеосигналов с 8 подключенных компьютеров, а также электронную доску сообщений («Message Board»), используемую для передачи мгновенных сообщений между одновременно работающими пользователями. Модель KL1508Ai является прекрасным решением для управления ИТ оборудованием серверной комнаты.
Оборудование
- С помощью одного устройства можно управлять 8 компьютерами
- Интегрированная KVM-консоль с 17 дюймовым ЖК-монитором в корпусе Dual Rail
- Гирляндное подключение до 15 дополнительных KVM-переключателей – управление 128 компьютерами (Совместимые KVM-переключатели: KH1508A/KH1516A, KH0116, ACS1208A/ACS1216A, CS1708A/CS1716A, KH1508/KH1516)
- Одна шина для удаленного доступа к KVM через IP
- Компактные разъемы RJ-45 и кабель Cat 5e/6
- Соединительные кабели KVM поддерживают автоматическую конвертацию, что позволяет гибко комбинировать интерфейс (PS/2, USB, Sun и последовательные устройства) для управления всеми типами компьютеров
- Дополнительный порт консоли – управление компьютерами KVM-переключателя с ЖК-монитором при помощи внешней консоли (монитор, клавиатура и мышь USB или PS/2)
- Поддержка различных платформ: ПК, Mac, Sun и устройства последовательной передачи данных
- Поддержка внешней мыши USB
- Высота корпуса Dual Rail немного ниже стандарта 1U – зазоры сверху и снизу обеспечивают удобство установки в слоте системной стойки 1U
- Функция Dual Rail – ЖК-монитор выдвигается отдельно от клавиатуры/тачпада
- Модуль ЖК-монитора вращается на 120 градусов, что позволяет выбрать удобный угол просмотра
- Блокирование консоли – позволяет надежно фиксировать консоль, когда она не используется
- Кнопка питания ЖК-дисплея позволяет экономить электроэнергию и продлить срок службы дисплея
Управление
- До 64 зарегистрированных пользователей – до 32 параллельных удаленных сеансов
- Функция завершения сеанса – администраторы могут завершать любые текущие сеансы
- Номер адаптера – хранение информации о портах позволяет администраторам переподключить серверы на другие порты без необходимости перенастраивать адаптеры и переключатель
- Режим совместного использования портов позволяет нескольким пользователям подключаться к серверу одновременно
- Удаленное управление питанием через подключенные устройства серии Power Over the NET™
- Интеграция с программным обеспечением управления ALTUSEN CC2000
- Регистрация событий и поддержка сервера регистрации на основе Windows
- Журнал локальных событий
- Возможность обновления прошивки
- Поддержка IPv6
Удобный интерфейс
- Удобное переключение между компьютерами при помощи кнопок,горячих клавиш или через экранное меню и графический интерфейс пользователя на основе браузера
- Локальная консоль и графические интерфейсы на основе браузера и AP представляют собой унифицированный многоязычный интерфейс, что позволяет снизить затраты на обучение пользователей и повысить производительность
- Поддержка клиентов различных платформ (Windows, Mac OS X, Linux, Sun)
- Поддержка различных браузеров: Internet Explorer, Chrome, Firefox, Safari, Opera, Mozilla, Netscape
- Интерфейс на основе браузера позволяет администраторам работать без предварительной установки Java
- Многооконный режим Panel Array Mode™
- Режим Broadcast – входные данные с клавиатуры могут дублироваться на всех подключенных серверах (только для локальной консоли)
Улучшенная безопасность
- Поддержка удаленной идентификации: RADIUS, LDAP, LDAPS и MS Active Directory
- 128-битное SSL-шифрование для защиты пароля при входе пользователя
- Поддержка гибкого шифрования дает возможность пользователям использовать любую комбинацию 56-битного DES, 168-битного 3DES, 256-битного AES, 128-битного RC4 или случайные варианты для независимого шифрования клавиатуры/мыши, видео и данных
- Поддержка фильтра IP/MAC для повышения уровня безопасности
- Настраиваемые разрешения пользователей и группы пользователей для доступа к серверу и управления
Виртуальный удаленный рабочий стол
- Настройка качества и допуска видео для оптимизации скорости передачи данных; возможность использования монохромных цветов, а также задания порогов и настроек шума для сжатия данных в условиях малой полосы пропускания
- Полноэкранный или настраиваемый по размеру и масштабу виртуальный удаленный рабочий стол
- Функция - «Message Board» (Электронная доска сообщений) позволяет общаться зарегистрированным пользователям
- Функция Mouse DynaSync™ – автоматическая синхронизация перемещения указателя мыши на локальном и удаленном компьютерах
- Экранная клавиатура с поддержкой нескольких языков
- Доступ на уровне BIOS

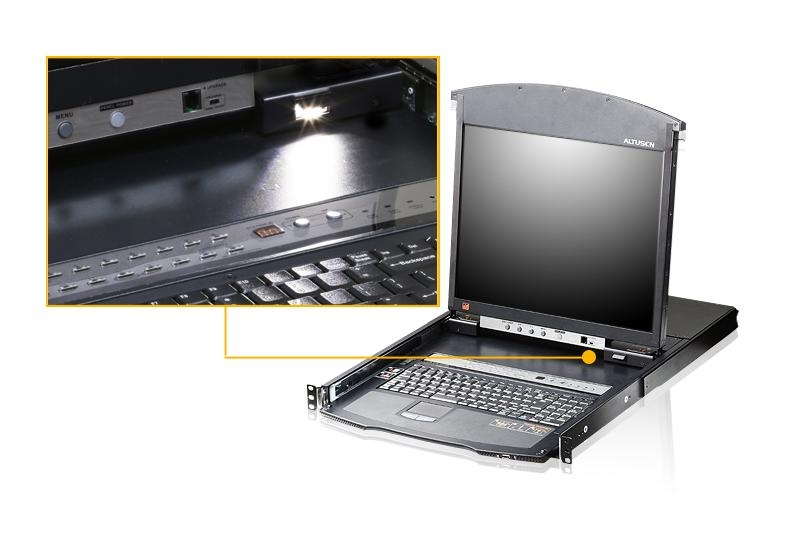

- Локальная LED подсветка, обеспечивающия освещение клавиатуры
Комплект поставки
- 1 х 8-и портовый ЖК KVM-переключатель KL1508Ai
- 1 х кабель для обновления встроенного программного обеспечения
- 1 х шнур питания
- 1 х стандартный комплект для монтажа в стойку
- 1 х руководство пользователя
Схема подключения
Спецификация
|
Параметры
|
Значение
|
|
Количество
подсоединяемых ПК
|
Напрямую
|
8
|
|
Макс. с каскадом переключателей
|
128 (гирляндное подключение)
|
|
Количество
подсоединяемых консолей
|
Локальная/Удаленная
|
1
|
|
Выбор порта
|
Экранное меню; горячие клавиши; кнопки
|
|
Разъемы
|
Порты консоли
|
Клавиатура
|
1 x 6-контактный Mini-DIN, розеточный (красный);
1 x USB Тип А, розеточный (белый)
|
|
Видео
|
1 x HDB-15, розеточный (синий)
|
|
Мышь
|
1 x 6-контактный Mini-DIN, розеточный (зеленый);
1 x USB Тип А, розеточный (белый)
|
|
Порты KVM
|
8 x RJ-45, розеточные
|
|
Гирляндное подключение
|
1 x DB-25, штырьковый (черный)
|
|
Обновление прошивки
|
1 x RJ-11, штырьковый (черный)
|
|
Питание
|
1 x 3-штырьковое гнездо переменного тока
|
|
Внешняя мышь
|
1 x USB, тип А (розеточный)
|
|
LAN
|
1 x RJ-45(розеточный)
|
|
PON
|
1 x RJ-45(розеточный)
|
|
Переключатели
|
Выбор порта
|
8 х кнопок
|
|
Сброс KVM
|
1 x полуутопленная кнопка
|
|
Обновление прошивки
|
1 х ползунковый
|
|
Питание
|
1 х кулисный
|
|
Питание ЖК-дисплея
|
1 х кнопок
|
|
Настройка ЖК-дисплея
|
4 х кнопок
|
|
Станция
|
2 х кнопок
|
|
Индикаторы
|
Порт
|
Онлайн
|
8 (зеленые)
|
|
Выбор
|
8 (оранжевые)
|
|
Питание
|
1 (синий)
|
|
Номер станции
|
1 x 2-значный, 7-сегментный (оранжевый)
|
|
Фиксация
|
1 x фиксация числового регистра (зеленый)
|
|
1 x фиксация регистра заглавных букв (зеленый)
|
|
1 x фиксация режима прокрутки (зеленый)
|
|
Соединение
|
1 (зеленый)
|
|
10/100 Мбит/сек
|
1 (оранжевый/зеленый)
|
|
Питание ЖК-дисплея
|
1 (оранжевые)
|
|
Эмуляция
|
Клавиатура / мышь
|
PS/2; USB
|
|
Видео
|
1280 x 1024 при 75 Гц; DDC2B (50 метров, локально);
1600 x 1200 при 60 Гц; DDC2B (40 метров, удаленно)
|
|
Интервал сканирования
|
1 - 255 сек.
|
|
Параметры электропитания
|
100-240 В пер. тока; 50/60 Гц; 1 А
|
|
Потребляемая мощность
|
120 В, 31 Вт / 230 В, 32 Вт (17“)
|
|
Внешние условия
|
Рабочая температура
|
0 - 40°C
|
|
Температура хранения
|
-20 - +60°C
|
|
Влажность
|
0 - 80% относительная влажность, без конденсата
|
|
Физические
характеристики
|
Материал корпуса
|
Металл
|
|
Вес (17“)
|
15,96 кг
|
|
Размеры
(Д x Ш x В)
|
70,12 x 48,00 x 4,40 см
|
|
Гарантия 12 мес.
