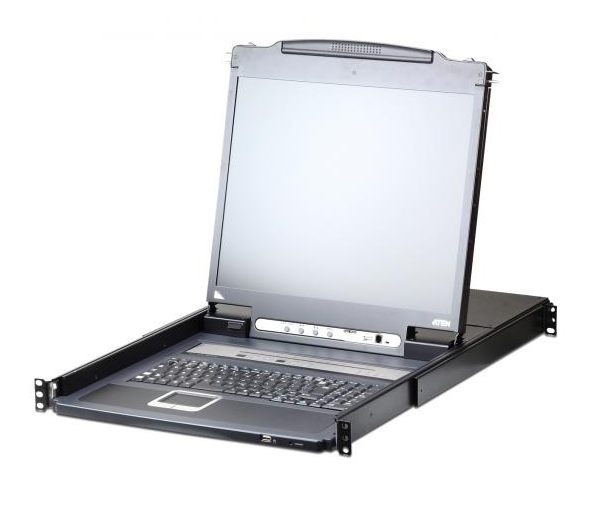

КВМ-переключатель CL5716IN с 19" ЖК дисплеем Slideaway™ - это устройство управления, которое позволяет обеспечить доступ с одной КВМ-консоли с портами PS/2 или USB (клавиатура, видео и мышь) к нескольким компьютерам. До 16 компьютеров могут быть управляемы с помощью одного КВМ-переключателя CL5716IN. При этом к CL5716IN может быть подключено до 15 дополнительных КВМ-переключателей, что позволяет управлять с одной КВМ-консоли 256 компьютерами.
КВМ-переключатель с ЖК дисплеем CL5716IN основан на использовании IP-подключений, что позволяет локальным и удаленным операторам получать доступ к нескольким компьютерам и управлять ими.
Артикул KL1516IN-AXA-RG (и возможные варианты его написания): KL1516IN-AX-RG, KL1516INR, KL1516IN RG, KL1516IN, KL-1516IN
Удаленный доступ к переключателю пользователи могут получать через Интернет с помощью веб-браузера, используя протокол TCP/IP, как протокол удаленной связи. КВМ-переключатель CL5716IM поддерживает до 32 одновременных подключений пользователей, осуществляя доступ компьютерам по одной шине. Встроенная функция электронной доски сообщений (Message Board), напоминающая программу для интернет-чата, помогает пользователям общаться друг с другом. Возможность обмена информацией в реальном времени позволяет им совместно управлять группой оборудования.
Примененный в КВМ-переключателе CL5716IN подход с интеграцией клавиатуры, 17" (в CL5716IM) или 19" (в CL5716IN) ЖК-монитора со светодиодной подсветкой и сенсорной панели в монтируемом в стойке выдвижном корпусе высотой 1U, обеспечивает компактность и экономию рабочего пространства. Кроме того, поскольку в КВМ-переключателе CL5716IN применена модульная конструкция, то КВМ-секцию можно отсоединить от самого переключателя, что добавляет удобство при обслуживании и ремонте.
Дополнительными достоинствами КВМ-переключателя CL5716IN являются режим Panel Array, обеспечивающий возможность отслеживания видеовывода всех компьютеров входящих в группу оборудования, а также функция Mouse DynaSync™ автоматически синхронизирующая локальные и удаленные перемещения указателей мыши, для идеального выравнивания независимо от настроек ускорения мыши, заданных на компьютере.
CL5716IN поддерживает самые надежные протоколы безопасности, такие как TLS 1.2-шифрование для браузера и 128-битное RC4-шифрование для безопасной передачи данных с клавиатуры, мыши и видео. Также для более простой и эффективной интеграции управления пользователями CL5716IN поддерживает аутентификацию и авторизацию через сторонние серверы авторизации, такие как RADIUS, LDAP, LDAPS и MS Active Directory.
Оборудование
- Эксклюзивная светодиодная подсветка – разработана компанией ATEN для подсвечивания клавиатуры и сенсорной панели, чтобы улучшить видимость в условиях низкой освещенности
- Встроенная КВМ-консоль с 19 " (или 17" для CL5716IM ) ЖК-монитором со светодиодной подсветкой в корпусе Slideaway™
- Технология экономии пространства - до двух консолей (по одной шине) могут управлять 16 компьютерами
- Гирляндное подключение до 15 дополнительных устройств – управление 256 компьютерами с одной консоли (с помощью совместимых КВМ-переключателей: ACS1208A, ACS1216A, CS1708A,CS1716A)
- Порт дополнительной консоли – управление компьютерами при помощи внешней консоли (монитор, клавиатура и мышь USB или PS/2)
- Разрешение видео - до 1280 x 1024 при 75 Гц; DDC2B на локальной консоли; до 1920 x 1200 при 60Hz / 24-бит для удаленных подключений
- Двойной интерфейс – поддерживает компьютеры и консоли с клавиатурой и мышью PS/2 или USB
- Поддержка доступа подключенных компьютеров к периферийным устройствам, подсоединяемых к USB-порту на консоли с ЖК-монитором*
- Автоопределение положения станции в гирляндной цепи, нет необходимости в ручной установке DIP-переключателей: положение станции показывается светодиодами на передней панели
- Поддержка «горячего» подключения – добавление и отключение компьютеров без выключения переключателя
- Эмуляция клавиатуры и мыши (PS/2 и USB) для одинакового переключения и одновременной загрузки нескольких компьютеров, даже если фокус консоли находится в другом месте
- Поддержка мультимедийных USB-клавиатур для Windows, Mac и Sun
- Поддержка внешней USB-мыши
- Поддержка Video DynaSync™ - хранит EDID (Extended Display Identification Data, расширенные идентификационные данные дисплея) монитора консоли для оптимизации разрешения
- Возможность монтажа в стойку 1U
- Возможность вращения модуля ЖК-дисплея на 115 градусов, что позволяет выбрать удобный угол просмотра
- * Функция периферийных USB-устройств работает только с подключениями на основе USB-кабелей. Она не будет работать с подключениями на основе PS/2-кабелей.
Управление
- Удобный выбор компьютера с помощью кнопок на передней панели, горячих клавиш и многоязычного экранного меню (OSD)
- Поддержка до 32 одновременных подключений пользователей
- Веб-интерфейс с поддержкой нескольких языков и древовидным экранным меню для локальной и удаленной работы
- Возможность настройки качества видеоизображения для гибкой адаптации к различным сетевым средам
- Функция автосканирования отслеживает указанные пользователем компьютеры
- Режим широковещания – одновременное выполнение операций на всех выбранных компьютерах (установка программного обеспечения, выключение машин на уровне всей системы и т.д.)
- Возможность одновременного обновления микропрограммы для всех КВМ-переключателей, подсоединенных через порт гирляндного подключения (CS1708A, CS1716A) с помощью кабеля гирляндного подключения
- Интеграция с программным обеспечением для централизованного управления CC2000
- Резервное копирование и восстановление конфигурации и учетных записей пользователей
- Функция регистрации событий
- Совместимость с IPv6
Удобный интерфейс
- Графический интерфейс пользователя на основе браузера и AP, а также экранное меню локальной консоли, обеспечивают мощный, интуитивный, удобный и многоязычный интерфейс, позволяющий уменьшить затраты времени на обучение пользователей и повысить производительность
- Поддержка различных платформ - Windows, Linux, Mac, Sun
- Поддержка различных браузеров (IE, Mozilla, Firefox, Safari, Opera, Netscape)
- Режим массива панелей (Panel array) позволяет одновременно отслеживать несколько серверов на одном экране – видео поток каждого выбранного сервера появляется в отдельной панели, количество которых устанавливается пользователем
- Поддержка Windows- и Java- клиентов; Java-клиент работает со всеми операционными системами
- Включение/выключение звуковой сигнализации «горячей» клавишей и с помощью экранного меню
- Поддержка различных языков для клавиатуры: английский (США); английский (Великобритания); французский; немецкий; немецкий (Швейцария); греческий; венгерский; итальянский; японский; корейский; русский; испанский; шведский и китайский (традиционный)
Улучшенная безопасность
- 128-битное RC4-шифрование обеспечивает защиту данных клавиатуры/мыши/видео
- Поддерживается TLS 1.2 шифрование данных и 2048-битные RSA сертификаты для безопасного входа пользователя через браузер
- Двухуровневая защита паролем – только авторизованные пользователи могут наблюдать и управлять компьютерами; до 64 учетных записей пользователей с отдельным профилем для каждой
- Поддержка внешней (удаленной) идентификации: RADIUS, LDAP, LDAPS, MS Active Directory
- Поддержка фильтра IP/MAC
- Регистрация и идентификация локального и удаленного доступа
Виртуальный удаленный рабочий стол
- Изменяемый размер окна удаленного рабочего стола
- Электронная доска сообщений позволяет вошедшим пользователям общаться друг с другом и осуществлять эксклюзивное управление КВМ-функциями
- Функция Mouse DynaSync™
- Экранная клавиатура с поддержкой нескольких языков
- Доступ на уровне BIOS
Комплект поставки
- 1x КВМ-переключатель с ЖК дисплеем CL5716IN и стандартным комплектом для монтажа в стойку
- 2x комплекта специальных КВМ-кабелей (VGA, USB; 1.8 м)
- 1x комплект специальных КВМ-кабелей (VGA, USB, PS/2; 27 см))
- 1x кабель для обновления микропрограммы
- 1x кабель питания
- 1x руководство пользователя
Схема подключения
Спецификация
| Параметр |
CL5716IM |
CL5716IN |
| Компьютерные подключения |
| Прямое |
8 |
8 |
| Максимальное значение |
128 (через гирляндное подключение) |
128 (через гирляндное подключение) |
| Выбор порта |
Экранное меню, "горячая" клавиша, кнопка |
Экранное меню, "горячая" клавиша, кнопка |
| Разъемы |
| Внешние порты консоли |
1 x разъем SPHD-18 (желтого цвета) |
1 x разъем SPHD-18 (желтого цвета) |
| Порт для подключения внешней мыши |
1 x гнездо USB тип А |
1 x гнездо USB тип А |
| KVM порты |
8 x разъемов SPHD-17 (желтого цвета) |
8 x разъемов SPHD-17 (желтого цвета) |
| Порты гирляндного подключения |
1 x разъем DB-25 (черного цвета) |
1 x разъем DB-25 (черного цвета) |
| Обновление микропрограммы |
1 x гнездо RJ-11 |
1 x гнездо RJ-11 |
| Питание |
1 x гнездо переменного тока с 3 штырьками |
1 x гнездо переменного тока с 3 штырьками |
| USB порт |
1 x гнездо USB тип А |
1 x USB гнездо USB тип А |
| Порты LAN |
1 x гнездо RJ-45 |
1 x гнездо RJ-45 |
| Переключатели |
| Сброс параметров |
1 x полу-утопленная кнопка |
1 x полу-утопленная кнопка |
| Питание |
1 x переключатель |
1 x переключатель |
| Обновление микропрограммы |
1 x переключатель |
1 x переключатель |
| Настройка параметров ЖК дисплея |
4 x кнопки |
4 x кнопки |
| Включение/выключение ЖК дисплея |
1 x светодиодная кнопка (оранжевого цвета) |
1 x светодиодная кнопка (оранжевого цвета) |
| Выбор порта |
2 x кнопки |
2 x кнопки |
| Выбор станции |
2 x кнопки |
2 x кнопки |
| Светодиодные индикаторы |
| ID порта |
2 x 7-сегментных LED-дисплея (желтого цвета) |
2 x 7-сегментных LED-дисплея (желтого цвета) |
| ID станции |
2 x 7-сегментных LED-дисплея (желтого цвета) |
2 x 7-сегментных LED-дисплея (желтого цвета) |
| Питание |
1 (темно-зеленого цвета) |
1 (темно-зеленого цвета) |
| Блокировка |
1 x Num Lock (зеленого цвета)
1 x Caps Lock (зеленого цвета)
1 x Scroll Lock (зеленого цвета) |
1 x Num Lock (зеленого цвета)
1 x Caps Lock (зеленого цвета)
1 x Scroll Lock (зеленого цвета) |
| В сети |
8 x (оранжевого цвета) |
8 x (оранжевого цвета) |
| 10/100 Мбит/с |
1 (оранжевого/зеленого цвета) |
1 (оранжевого/зеленого цвета) |
| Спецификации панели |
| Размер экрана |
17" TFT-LCD |
19" TFT-LCD |
| Время отклика |
5 мс |
5 мс |
| Угол обзора |
170° (по горизонтали), 160° (по вертикали) |
170° (по горизонтали), 160° (по вертикали) |
| Шаг пикселя |
0.264 мм x 0.264 мм |
0.294 мм x 0.294 мм |
| Поддержка цвета |
16.7 млн. цветов |
16.7 млн. цветов |
| Коэффициент контрастности |
1000:1 |
1000:1 |
| Яркость |
250 кд/м² |
250 кд/м² |
| Эмуляция |
| Клавиатура/ Мышь |
PS/2, USB |
PS/2, USB |
| Видео |
| Локальный |
1280 x 1024 при 75 Гц; DDC2B |
1280 x 1024 при 75 Гц; DDC2B |
| Дистанционный |
1920 x 1200 при 60 Гц |
1920 x 1200 при 60 Гц |
| Интервал проверки |
1-255 сек. |
1-255 сек. |
| Номинальная входная мощность |
100–240 В переменного тока; 50–60 Гц; 1 A |
100–240 В переменного тока; 50–60 Гц; 1 A |
| Энергопотребление |
120В/15.2 Вт; 230В/16Вт |
120В/24Вт; 230В/25Вт |
| Температура и влажность |
| Рабочая температура |
0-50°C |
0-50°C |
| Температура хранения |
-20-60°C |
-20-60°C |
| Влажность |
0-80% рт. ст. без конденсата |
0-80% рт. ст. без конденсата |
| Физические свойства |
| Корпус |
Металлический + Пластмассовый |
Металлический + Пластмассовый |
| Масса |
13.49 kg ( 29.71 lb ) |
13.41 kg ( 29.54 lb ) |
| Размеры (Д х Ш х В) |
48.00 x 64.27 x 4.40 cm
(18.9 x 25.3 x 1.73 in.) |
48.00 x 68.92 x 4.40 cm
(18.9 x 27.13 x 1.73 in.) |
| Примечание |
Обратите внимание, что для некоторых изделий монтируемых стойку, физические размеры (ШxГxВ) выражаются в формате (ДxШxВ).
|
Гарантия 12 мес.
