KVM-переключатель (KVM switch)Dual Rail с ЖК-дисплеем KL1108VN – это устройство управления, обеспечивающее безопасный доступ к 8 компьютерам как с локальной консоли, так и удаленной с использованием IP-соединений и веб-браузера. Кроме того, устройство обеспечивает поддержку внешнего модема для устранения неполадок на уровне BIOS в случае отключения или отсутствия локальной сети.

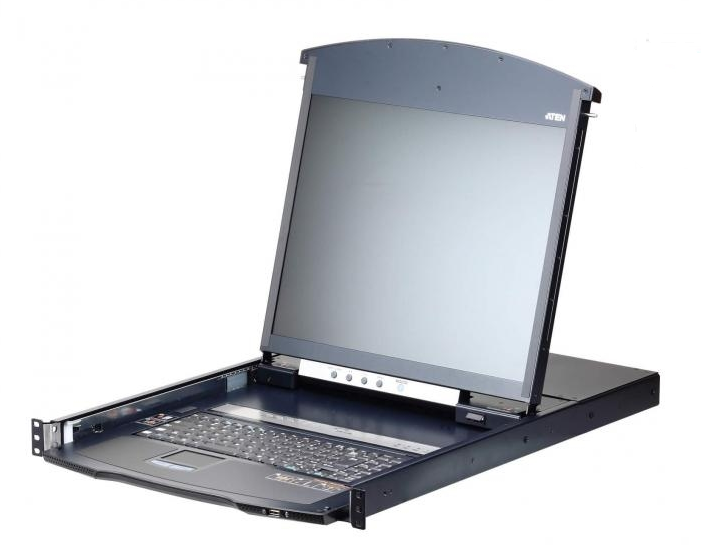

KL1108VN оснащен независимо выдвигающимися модулями 19" ЖК-монитора со светодиодной подсветкой и клавиатуры со встроенным тачпадом.
Для осуществления полного контроля и управления всем серверным хозяйством ЦОД КВМ-коммутатор KL1108VN поддерживает блейд-серверы и платформы с такими новыми функциями, как взаимодействие по энергопитанию (Power Association). Это позволяет КВМ-портам быть ассоциированные с розетками блоков распределения питания (PDU) компании ATEN для управления энергопитанием, подсоединенных серверов с помощью встроенного пользовательского интерфейса.
КВМ-переключатель KL1108VN может работать с программным обеспечением для видеорегистрации событий (CCVSR) и с программным обеспечением для централизованного управления (CC2000). Вне зависимости от того, где находятся администраторы, с помощью CC2000 им предоставляется полный контроль над удаленными IT-оборудованием ЦОД, позволяя на расстоянии осуществлять наблюдение и управление всеми устройствами в сети, включая платформы с блейд-серверами, отдельные блейд-серверы и виртуальные машины. Программное обеспечение для видеорегистрации событий (CCVSR) записывает все действия на серверах, к которым осуществляются подключения с помощью КВМ-переключателей c доступом по IP. Все операции и изменения, без каких-либо исключений, начиная с уровня BIOS и до входа в систему, от запуска программных приложений и до настройки операционной системы, записываются и сохраняются в специальном видеофайле.
Функция поддержки виртуальных носителей (Virtual Media) позволяет подключаться к носителям данных на USB-накопителях, жестких дисках и дисках DVD/CD, расположенных на удаленных серверах, что позволяет администраторам с легкостью переносить файлы, устанавливать приложения и обновления для ОС или выполнять диагностику по сети.
Дополнительными эксклюзивными возможностями КВМ-коммутаторов с доступом по IP компании ATEN являются: электронная доска сообщений, режим Panel Array Mode™, функции Mouse DynaSync™ и идентификации адаптера (Adapter ID), а также безопасный последовательный доступ к серверу. Устройства с последовательным управлением, к которым обеспечивается безопасный доступ, включают в себя сетевое оборудование, UNIIX-серверы, Linux-серверы, Sun-серверы и многие другие последовательные консоли. Это позволяет осуществлять установку без использования дорогостоящих последовательных адаптеров.
Обладая двумя сетевыми адаптерами и поддержкой внешнего модема, КВМ-коммутаторы c доступом по IP разработаны с повышенной надежностью и позволяют обеспечить удаленный доступ к всему подключенному оборудованию в режиме 24/7.
Эксклюзивные возможности
- Высокая степень безопасности - поддерживается стандарт безопасности FIPS 140-2 c уровнем 1
- Улучшенный графический процессор на основе FPGA матрицы, с разрешением уровня HD, 1920 х 1200
- Вдвое большая скорость передачи данных для устройств виртуальной среды
Оборудование
- Светодиодная подсветка - разработана компанией ATEN для освещения клавиатуры и тачпад-панели в условиях низкой освещенности
- Интегрированная КВМ-консоль с 19" ЖК-монитором со светодиодной подсветкой в выдвижном корпусе
- Одна шина для локального и одна шина для удаленного доступа к КВМ-коммутатору по IP-подключению
- Разъемы RJ-45 для подключения по кабелю Cat 5e/6
- Поддержка КВМ-адаптеров с автоматической конвертацией, что позволяет гибко комбинировать интерфейс (PS/2, USB, Sun и последовательные устройства) для управления всеми типами компьютеров
- Дополнительный консольный порт – для управления компьютерами обеспечивает возможность подключения внешней консоли (монитор, USB-клавиатура и мышь)
- Поддержка подключений PS/2, USB, Sun Legacy (13W3) и последовательного подключения (RS-232)
- Поддержка внешней USB-мыши
- Корпус высотой немного меньше 1U и зазорами с верхней и нижней стороны, для удобной эксплуатации в 1U-стойке
- Функционал Dual Rail – Двухрельсовый, выдвижной корпус в котором ЖК-монитор выдвигается отдельно от клавиатуры/тачпада
- Модуль ЖК-монитора открывается на 120 градусов, что позволяет выбрать удобный угол просмотра
- Блокирование консоли – позволяет надежно фиксировать консоль, когда она не используется
- Кнопка питания на ЖК-дисплее позволяет экономить электроэнергию и продлить срок его службы
- Высокая концентрация портов - использование разъемов RJ-45 позволяет разместить до 8 портов в корпусе высотой 1U
- Два сетевых интерфейса со скоростью 10/100/1000 Mбит/с для резервирования соединения или работы с двумя отдельными IP-адресами
- Поддержка блейд-серверов
- Поддержка мультиплатформенных серверных сред: устройств последовательной передачи данных на базе Windows, Mac, Sun, Linux и VT100
- Видео высокого разрешения - до 1920 x 1200, 60 Гц, при 24-битной глубине цвета на внешней консоли и для удаленных дисплеев; до 1280 x 1024 при 75 Гц при переключении на встроенный ЖК-монитор
- Мониторинг и управление 8 компьютерами при одноуровневом или 128 компьютерами при каскадном подключении* * КВМ-коммутаторы совместимые для каскадного подключения: CS1308, CS1316, KH1508A и KH1516A.
Управление
- До 64 зарегистрированных пользователей – до 32 параллельных удаленных сеансов
- Функция завершения сеанса – администраторы могут завершать любые текущие сеансы
- Режим совместного использования портов позволяет нескольким пользователям одновременно подключаться к серверу
- Удаленное управление энергопитанием для подключенных блоков распределения питания (PDU) компании ATEN
- Интегрирование с программным обеспечением для управления CC2000 и программным обеспечением для видеорегистрации событий (CCVSR)
- Регистрация событий и поддержка сервера регистрации на основе Windows
- Журнал локальных событий
- Возможность обновления микропрограммы
- Поддержка IPv6
- Уведомление о критических событиях через SMTP email; SNMP trap и поддержка Syslog
- Настраиваемые уведомления о событиях
- Доступ по вспомогательному каналу - поддержка модема с возможностью вызова/обратного вызова/отключения вызова
- Функция "Идентификации адаптера": сохранение информации о портах, позволяя администраторам переносить серверы на другие порты без необходимости перенастройки адаптеров и коммутаторов
Удобный интерфейс
- Удобное переключение между компьютерами при помощи кнопок, режим горячих клавиш, экранное меню и графический интерфейс пользователя на основе браузера
- Локальная консоль, графический интерфейс на основе браузера и приложение для ОС, представляют собой унифицированное многоязычное средство управления, что позволяет снизить затраты на обучение пользователей
- Поддержка клиентов различных платформ (Windows, Mac OS X, Linux, Sun)
- Поддержка различных браузеров: Internet Explorer, Chrome, Firefox, Safari, Opera, Mozilla, Netscape
- Пользовательский интерфейс на основе только Web-технологий позволяет администраторам выполнять задачи без предустановленного программного обеспечения Java
- Поддержка эксклюзивного режима Panel Array™ Mode – для отображения в виде сетки рабочих столов всех подключенных портов, как на локальном, так и на удаленном экране
- Трансляция действий клавиатуры/мыши - сигналы клавиатуры и мыши могут одновременно дублироваться на всех подключенных серверах
- Запуск нескольких сеансов виртуальных удаленных рабочих столов для одновременного управления несколькими серверами
- Полноэкранный или настраиваемый по размеру и масштабу виртуальный удаленный рабочий стол
- Синхронизация видео позволяет сохранять информацию EDID монитора локальной консоли в КВМ-адаптерах для оптимизации разрешения экрана
Улучшенная безопасность
- Поддержка удаленной идентификации: RADIUS, LDAP, LDAPS и MS Active Directory
- Поддержка сертификатов 128-битного SSL-шифрования и 2048-битных RSA-сертификатов шифрования для обеспечения безопасного входа пользователей через браузер
- Поддержка гибкого шифрования дает возможность пользователям использовать любую комбинацию 56-битного DES, 168-битного 3DES, 256-битного AES, 128-битного RC4 или случайные варианты для независимого шифрования данных с клавиатуры/мыши, видео и функции виртуальных носителей
- Настраиваемые разрешения пользователей и группы пользователей для доступа к серверу и управления
- Утилита автоматического создания запросов на подпись сертификата и аутентификация сторонних сертификатов CA
- Фильтр IP/MAC для повышения уровня безопасности
Функция поддержки виртуальных носителей (Virtual Media)
- Функция поддержки виртуальных носителей позволяет организовать работу с файлами, устанавливать программное обеспечение и исправления на операционную систему, проводить диагностическое тестирование
- Работа с серверами с поддержкой USB на уровне операционной системы и BIOS
- Поддерживает DVD/CD-дисководы, USB-носители информации, жесткие диски персональных компьютеров и ISO-образы
- Поддержка считывателя смарт-карт/карт общего доступа (CAC)
Виртуальный удаленный рабочий стол
- Настройка качества и допуска видео для оптимизации скорости передачи данных; возможность использования монохромных цветов, а также задания порогов и настроек шума для сжатия данных в условиях малой полосы пропускания
- Полноэкранное или масштабируемое изображение Функция электронной доски сообщений позволяет вошедшим пользователям общаться друг с другом Функция Mouse DynaSync™ – автоматическая синхронизация локальных и удаленных перемещений указателя мыши Поддержка макрокоманд выхода Экранная клавиатура с поддержкой нескольких языков Доступ на уровне BIOS для устранения неполадок
Комплект поставки
- 1 х 8-и портовый ЖК KVM-переключатель KL1108VN с комплектом для монтажа в стойку
- 2x адаптера последовательного подключения SA0142 (RJ45-F to DB9-M)
- 1 х шнур питания
- 1 х руководство пользователя
Схема подключения
Спецификация
|
Параметры
|
Значение
|
|
Количество
подсоединяемых ПК
|
Напрямую
|
8
|
|
Макс. с каскадом переключателей
|
128 (гирляндное подключение)
|
|
Количество
подсоединяемых консолей
|
Локальная + Удаленная
|
1 + 1
|
|
Выбор порта
|
Экранное меню; горячие клавиши; кнопки
|
|

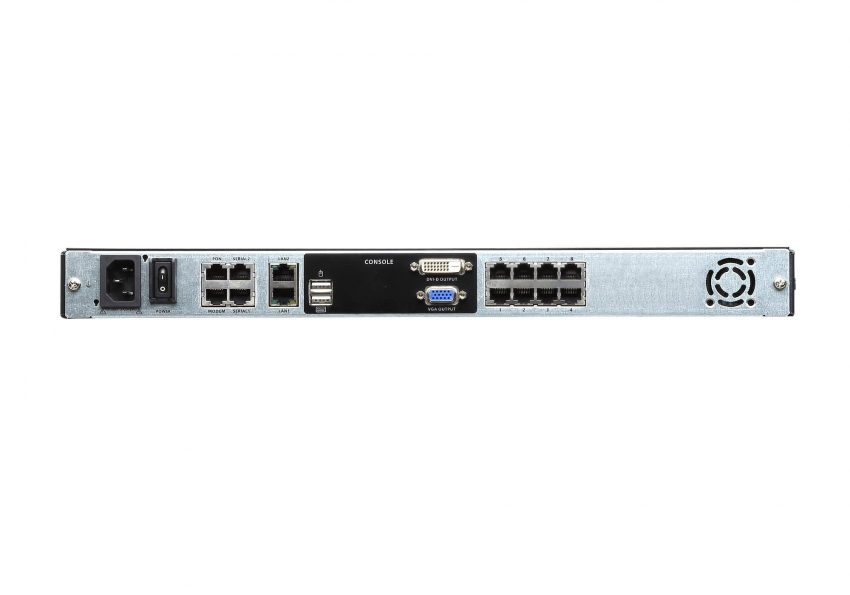

Разъемы
|
Порты консоли
|
2 x гнезда USB, тип А (белого цвета)
1 x гнездо DVI-I (белого цвета)
1 x гнездо HDB-15 (синего цвета)
|
|
Порты KVM
|
8 x RJ-45, розеточные
|
|
Питание
|
1 x IEC 60320/C14
|
|
Порт для подключения внешней мыши
|
1 x гнездо USB, тип А (белого цвета)
|
|
Порты LAN
|
2 x гнезда RJ-45
|
|
PON
|
1 x гнездо RJ-45
|
|
Модем
|
1 x RJ-45
|
|
Последовательный
|
2 x RJ-45
|
|
Переключатели
|
Выбор порта
|
8 х кнопок
|
|
Сброс параметров
|
1 x полуутопленная кнопка
|
|
Питание
|
1 х переключатель
|
|
Питание ЖК-дисплея
|
1 х кнопка
|
|
Настройка ЖК-дисплея
|
4 х кнопки
|
|
Индикаторы
|
Порт
|
В сети
|
8 (зеленые)
|
|
Выбор
|
8 (оранжевые)
|
|
Питание
|
1 (синий)
|
|
Фиксация
|
1 x Num Lock (зеленый)
|
|
1 x Caps Lock (зеленый)
|
|
1 x Scroll Lock(зеленый)
|
|
10/100/1000 Мбит/сек
|
2 (10: оранжевого / 100: оранжевого и зеленого / 1000: зеленого)
|
|
Питание ЖК-дисплея
|
1 (оранжевый)
|
|
Эмуляция
|
Клавиатура / мышь
|
PS/2; USB
|
|
Видео
|
1280 x 1024 при 75 Гц; DDC2B (локально) ;
1920 x 1200 при 60 Гц; DDC2B ( удаленно)
|
|
Интервал сканирования
|
1 - 255 сек.
|
|
Параметры электропитания
|
100-240 В пер. тока; 50/60 Гц; 1 А
|
|
Потребляемая мощность
|
110В/32.1Вт; 220В/32.4Вт
|
|
Внешние условия
|
Рабочая температура
|
0 - 40°C
|
|
Температура хранения
|
-20 - +60°C
|
|
Влажность
|
0 - 80% относительная влажность, без конденсата
|
|
Физические
характеристики
|
Материал корпуса
|
Металл
|
|
Вес (17“/19“)
|
15,22 кг
|
|
Размеры
(Д x Ш x В)
|
70,12 x 48,00 x 4,40 см
|
|
Спецификации панели
|
Размер экрана
|
19"
|
|
Время отклика
|
5 мс
|
|
Угол обзора
|
170° (по горизонтали), 160° (по вертикали)
|
|
Шаг пикселя
|
0.294 мм x 0.294 мм
|
|
Поддержка цвета
|
16.7M цветов
|
|
Коэффициент контрастности
|
1000:1
|
|
Яркость
|
250 кд/кв.м
|
|
Гарантия 12 мес.
