Аппаратное обеспечение
|
|
Интерфейсы
|
• 24 порта 10/100/1000Base-T с поддержкой PoE
• 4 порта 1000Base-X SFP
• Автоматическое определение MDI/MDIX
|
|
Индикаторы
|
• Power (на устройство)
• Redundant Power Supply (RPS) (на устройство)
• Console (на устройство)
• Link/Activity/Speed (на порт)
• Fan Error
|
|
Консольный порт
|
• RJ-45
|
|
Сетевые кабели
|
• UTP категории 5, 5e (макс. 100 м); EIA/TIA-568 100-Ом STP (макс. 100 м)
|
|
|
|
Производительность
|
|
Коммутационная матрица
|
• 56 Гбит/с
|
|
Максимальная скорость передачи пакетов
|
• 41,67 Mpps
|
|
Метод передачи
|
• Store-and-forward
|
|
Таблица MAC-адресов
|
• 16K записей
|
|
Обновление MAC-адресов
|
• До 512 статических записей MAC-адресов
|
|
Буфер пакетов
|
• 1,5 Мб
|
| Flash-память |
• 32 Мб |
|
|
| PoE |
| Стандарт PoE |
• 802.3af
• 802.3at |
| Мощность PoE |
| до 30Вт |
• порты 1-24 |
| Бюджет PoE |
• 193Вт |
|
|
|
Программное обеспечение
|
|
Стандарты и функции
|
• IEEE802.3
• IEEE802.3u
• IEEE802.3ab
• IEEE802.3az
• IEEE802.3z
• Управление потоком IEEE 802.3x
|
|
Cтекирование
|
• Виртуальное стекирование
- D-Link Single IP Management
- До 32 устройств, объединенных в виртуальный стек
|
|
Функции уровня 2
|
• Таблица MAC-адресов: 16К
• Управление потоком
- Управление потоком 802.3x
- Предотвращение блокировок HOL
- Back pressure
• Jumbo-фреймы размером до 9K
• Spanning Tree Protocols
- 802.1D STP
- 802.1w RSTP
- 802.1s MSTP
- Фильтрация BPDU
- Root Restriction
• Функция обнаружения петель Loopback detection
• Link aggregation
- Совместимость с 802.1AX и 802.3ad
• Зеркалирование портов
- Поддержка 1 группы зеркалирования
- Режимы: One-to-One, Many-to-One, Flow-based (ACL)
- на основе VLAN
- RSPAN
• Voice VLAN
• Private VLAN
• Ethernet Ring Protection Switching (ERPS)
• L2 Protocol Tunneling (L2PT)
|
|
Многоадресная рассылка уровня 2
|
• IGMP Snooping
- IGMP v1/v2 Snooping, v3 awareness
- Поддержка 1024 групп
- IGMP Snooping Fast Leave на основе порта/узла
- Report Suppression
- Аутентификация IGMP
- Фильтрация IGMP
• MLD Snooping
- MLD v1, MLD v2 awareness
- Поддержка 1024 групп
- MLD snooping Fast Leave на основе порта/узла
|
|
VLAN
|
• Группы VLAN
- Макс. 4094 VLAN
- VLAN на основе порта
- VLAN на основе MAC-адресов
• 802.1Q Tagged VLAN
• GVRP
- Макс. 255 динамических VLAN
• 802.1v Protocol VLAN
• 802.1Q Tagged VLAN
• Double VLAN (Q-in-Q)
- Q-in-Q на основе портов
- Q-in-Q Selective
• ISM VLAN
• VLAN Translation
• VLAN Trunking
|
|
Функции уровня 3
|
• Макс. 1024 записей ARP
- Поддержка 255 статических записей ARP
• Поддержка Gratuitous ARP
• IPv6 Neighbor Discovery (ND)
• Маршрут по умолчанию
• Статический маршрут
- Поддержка 64 статических маршрутов IPv4
- Поддержка 32 статических маршрутов IPv6
|
|
Качество обслуживания (QoS)
|
• CoS на основе:
- Порта коммутатора
- Очередей приоритетов 802.1p
- VLAN ID
- MAC-адреса
- Ether Type
- IPv4/IPv6-адреса
- DSCP
- ToS
- Типа протокола
- TCP/UDP-порта
- Класса IPv6-трафика
- Метки потока IPv6
- Содержимого пакета, определяемого пользователем
• Управление полосой пропускания
- На основе порта (входящее, с шагом до 64 Кбит/с)
- На основе потока (входящее, с шагом до 64 Кбит/с)
- Для выходной очереди (с шагом до 64 Кбит/с)
• Обработка очередей
- Strict Priority Queue (SPQ)
- Weighted Round Robin (WRR)
• QoS по расписанию
• Три цвета маркировки
- CIR/PIR мин. шаг до 8 Кбит/с
- Two Rate Three Color Marker (trTCM), CBS/PBS
- Single Rate Three Color Marker (srTCM), CBS/EBS
• 8 выходных очередей
|
|
Списки управления доступом (ACL)
|
• ACL на основе
- Порта коммутатора
- Приоритета 802.1p
- VLAN ID
- MAC-адреса
- Ether type
- IPv4/v6-адреса
- Класса трафика IPv6
- Метки потока IPv6
- DSCP
- ToS
- Типа протокола
- Номера порта TCP/UDP
- Содержимого пакета, определяемого пользователем
• До 1024 правил доступа для входящего трафика
• ACL по расписанию
• Статистика ACL
• Фильтрация интерфейса CPU
|
|
AAA
|
• 802.1X
- Управление доступом на основе порта
- Управление доступом на основе узла
- Динамическое назначение VLAN
• Управление доступом на основе MAC-адресов
- Управление доступом на основе узла
- Управление доступом на основе порта
- Динамическое назначение VLAN
• Microsoft® NAP (IPv4)
• Guest VLAN
• RADIUS (IPv4)
• TACACS (IPv4)
• TACACS+ (IPv4)
• XTACACS+ (IPv4)
• Trusted Host
• Ведение учетных записей RADIUS
• 4 уровня учетной записи пользователя
• Web-based Access Control
• Compound Authentication
|
|
Безопасность
|
• SSH v1/v2
• SSL v1/v2/v3
• Port Security
- До 64 MAC-адресов на порт
• Защита от широковещательного/многоадресного/одноадресного шторма
• IP-MAC-Port Binding (IMPB)
- Проверка ARP-пакетов
- Проверка IP-пакетов
- DHCP Snooping
- DHCPv6 Snooping1
- DHCPv6 Guard1
- IPv6 Route Advertisement (RA) Guard1
- IPv6 ND Snooping1
- IPv6 ND Inspection1
• Сегментация трафика
• D-Link Safeguard Engine
• L3 Control Packet Filtering
• Фильтрация NetBIOS/NetBEUI
• DHCP Server Screening
• Фильтрация DHCP-клиентов
• Предотвращение ARP Spoofing
• Защита от атак BPDU
• Предотвращение атак DoS
|
|
OAM
|
• Диагностика кабеля
• 802.3ah Ethernet Link OAM
• Dying Gasp
• 802.1ag Connectivity Fault Management (CFM)
• Функция цифрового контроля параметров трансивера DDM (Digital Diagnosics Monitoring)
|
|
Управление
|
• Web-интерфейс (поддержка IPv4/IPv6)
• Интерфейс командной строки (CLI)
• Telnet-сервер/клиент (поддержка IPv4)
• TFTP/FTP-клиент (поддержка IPv4)
• ZModem
• Журналирование вводимых команд
• IPv6 Neighbor Discovery
• SNMP v1/v2c/v3 (поддержка IPv4)
• SNMP Traps
• Системный журнал
- Макс. кол-во записей в журнале: 10 000
• SMTP (IPv4)
• RMON v1:
- Поддержка групп 1, 2, 3, 9
• RMON v2:
- Поддержка группы Probe Config
• 802.1AB LLDP
- LLDP-MED
• BootP/DHCP-клиент (поддержка IPv4)
• Автоматическая настройка DHCP1
• DHCP Relay (поддержка IPv4)
- DHCP Relay Option 60, 61 и 82
- DHCP Client Option 12
• Добавление тега PPPoE Circuit-ID1
• Поддержка нескольких копий ПО (Multiple Images)
• Поддержка нескольких копий конфигураций (Multiple Configurations)
• Файловая система Flash
• Мониторинг CPU
• Мониторинг памяти
• SNTP (поддержка IPv4)
• Команды отладки
• Восстановление пароля
• Шифрование пароля
• Ping
• Traceroute
• Microsoft® NLB (Балансировка нагрузки сети) (поддержка IPv4)
• Zero Touch Provisioning (ZTP)1
• sFlow
• D-Link Network Assistant1
• Поддержка Real Time Clock (RTC)
|
|
Стандарты MIB
|
• RFC1065, RFC1066, RFC1155, RFC1156, RFC2578
• RFC1212
• RFC1213
• RFC1215
• RFC1493, RFC4188
• RFC1157, RFC2571, RFC2572, RFC2573, RFC2574, RFC2575, RFC2576
• RFC1442, RFC1901, RFC1902, RFC1903, RFC1904, RFC1905, RFC1906, RFC1907, RFC1908, RFC2578, RFC3418, RFC3636
• RFC271, RFC1757, RFC2819
• RFC2021
• RFC1398, RFC1643, RFC1650, RFC2358, RFC2665, RFC3635
• RFC2668
• RFC2674, RFC4363
• RFC2618
• RFC4022
• RFC4113
• RFC3298
• RFC2620
• RFC2925
• RFC2465
• RFC2466
• RFC4293
• RFC3289
|
|
|
|
Физические параметры
|
|
Размеры
|
• 440 x 210 x 44 мм
|
|
Вес
|
• 2,54 кг
|
|
|
|
Условия эксплуатации
|
|
MTBF (часы)
|
• 304 565
|
|
Тепловыделение
|
• 840 БТЕ/час
|
|
Питание
|
• От 100 до 240 В переменного тока, 50~60 Гц
|
|
Макс. потребляемая мощность
|
• 246,5 Вт (РоЕ включено)
• 28,4 Вт (РоЕ выключено)
|
|
Потребляемая мощность в режиме ожидания
|
• 19,5 Вт/100 В
• 19 Вт/240 В
|
|
Система вентиляции
|
• 2 вентилятора с автоматической регулировкой скорости вращения
|
| Уровень шума |
• 47,4 дБ |
|
Защита от статического электричества
|
• Все порты Ethernet поддерживают стандарт IEC61000-4-5 встроенной защиты от статического электричества (до 6 кВ)
|
|
Температура
|
• Рабочая: от -5 до 50 °C
• Хранения: от -20 до 70 °C
|
|
Влажность
|
• При эксплуатации: от 0% до 95% без конденсата
• При хранении: от 0% до 95% без конденсата
|
|
|
|
Комплект поставки
|
|

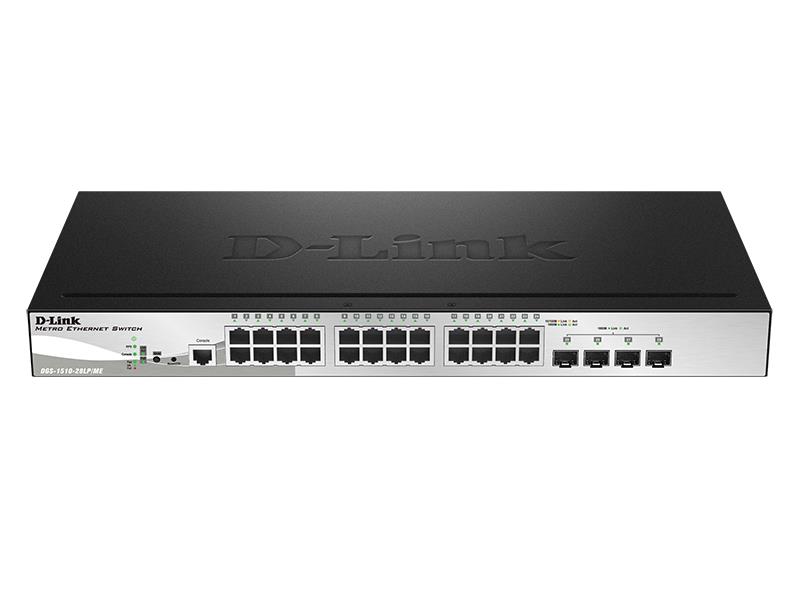

• Коммутатор DGS-1510-28LP/ME
• 2 крепежных кронштейна для установки в 19-дюймовую стойку
• Набор из винтов (8 шт.) и резиновых ножек (4 шт.)
• Коннектор для подключения к резервному источнику питания
• Кабель питания
• Зажим для кабеля питания
• Консольный кабель
• Краткое руководство по установке
• Установочный компакт-диск
• Наклейка с серийным номером
|
|
|
|
Прочее
|
|
EMI
|
• CE, FCC, C-Tick, VCCI, BSMI
|
|
Безопасность
|
• cUL, CB
|
