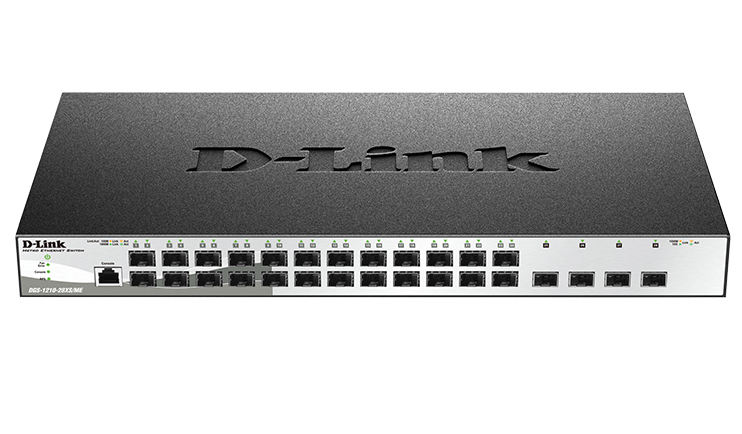

Коммутатор DGS-1210-28XS/ME является идеальным решением для применения в сетях Metro Ethernet. Коммутатор оснащен 24 портами 100/1000Base-X SFP и 4 портами 10GBase-X SFP+.
Отказоустойчивость/высокая производительность
Коммутатор DGS-1210-28XS/ME поддерживает протоколы Spanning Tree (STP): 802.1D-2004 edition, 802.1w и 802.1s. Протоколы STP позволяют организовать резервный маршрут передачи данных, используемый в случае возникновения неисправности коммутатора. Коммутатор также поддерживает 802.3ad Link Aggregation, которое обеспечивает объединение в группы несколько портов и, как следствие, увеличение полосы пропускания и повышение отказоустойчивости соединений. Данная модель поддерживает стандарт 802.1p для управления качеством обслуживания (QoS), что позволяет классифицировать трафик в режиме реального времени на 8 очередей с использованием механизмов строгой обработки приоритетов и Weighted Round Robin (WRR). Классификация пакетов осуществляется на основе TOS, DSCP, MAC, IPv4, VLAN ID, номера порта TCP/UDP, типа протокола или содержимого пакетов, определяемого пользователем, и предоставляет возможность гибкой настройки для определенных мультимедийных приложений, таких как VoIP или IPTV.
Безопасность и аутентификация
Коммутатор DGS-1210-28XS/ME поддерживает управление доступом 802.1X на основе порта/узла, возможность создания гостевого VLAN, а также аутентификацию RADIUS/TACACS+ для строгого управления доступом в сети. Функция IP-MAC-Port Binding в коммутаторах D-Link позволяет контролировать доступ компьютеров в сеть на основе их IP и MAC-адресов, а также порта подключения, расширяя, таким образом, возможности управления доступом. Встроенная функция D-Link Safeguard Engine™ обеспечивает идентификацию и приоритизацию пакетов, предназначенных для обработки процессором коммутатора, с целью предотвращения вредоносных атак, способных помешать нормальному функционированию коммутатора. Кроме того, функция списков управления доступом (ACL) повышает безопасность и производительность сети.
Функции управления
Удобный для пользователя Web-интерфейс обеспечивает простоту управления, а автоматическая настройка DHCP предоставляет функции расширенного управления, позволяя администраторам заранее установить настройки и сохранить их на TFTP-сервере. После этого отдельные коммутаторы могут получить IP-адреса с сервера и загрузить предварительно заданные параметры конфигурации. Протокол LLDP (Link Layer Discovery Protocol) позволяет сетевому оборудованию оповещать локальную сеть о своем существовании и характеристиках, что помогает лучше управлять топологией сети.
Управление трафиком и полосой пропускания
Функция управления полосой пропускания позволяет сетевым администраторам определять пропускную способность для каждого порта с шагом до 64 Кбит/с для входящего трафика. Коммутатор DGS-1210-28XS/ME также поддерживает функцию защиты от широковещательного шторма, которая сводит к минимуму вероятность вирусных атак в сети. Функция зеркалирования портов упрощает диагностику трафика, а также помогает администраторам следить за производительностью коммутатора и изменять ее в случае необходимости. Поддержка функции IGMP Snooping позволяет сократить объем многоадресного трафика и оптимизировать производительность сети.
Многоадресная рассылка
Коммутатор DGS-1210-28XS/ME поддерживает полный набор функций уровня 2 для работы с многоадресной рассылкой, включая IGMP Snooping, IGMP filtering, Fast Leave и настройку для многоадресного трафика на определенных портах. Благодаря поддержке данного функционала коммутатор DGS-1210-28XS/ME предоставляет возможность работы с IPTV-сервисами, пользующимися растущим спросом на рынке. IGMP/MLD Snooping на основе хоста обеспечивает подключение нескольких клиентов многоадресной группы к одному сетевому интерфейсу. При использовании функции ISM VLAN многоадресный трафик с целью эффективного расходования полосы пропускания передается в отдельной VLAN. Профили ISM VLAN позволяют пользователям быстро и легко назначить/заменить предустановленные настройки на портах подписчиков многоадресной рассылки.
Характеристики:
|
Аппаратное обеспечение
|
|
Интерфейсы
|
• 24 порта 100/1000Base-X SFP
• 4 порта 10GBase-X SFP+
• Автоопределение MDI/MDIX для всех портов на основе витой пары
|
|
Индикаторы
|
• Power (на устройство)
• Console (на устройство)
• Link/Active/Speed (на порт)
• Fan Error
• RPS
|
|
Сетевые кабели
|
• UTP категории 5, 5e (макс. 100 м)
|
|

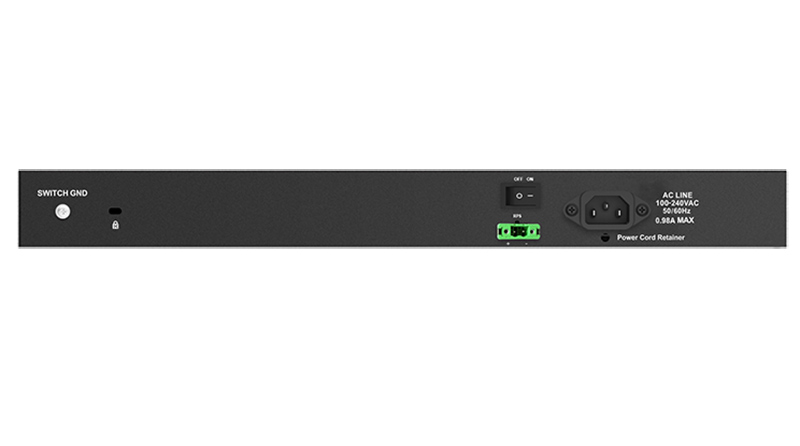

Разъем питания
|
• Разъем для подключения питания (переменный ток)
• Разъем для подключения RPS1
|
|
Размер
|
• Для установки в стандартную 19-дюймовую стойку, высота 1U
|
|
Консольный порт
|
• RJ-45
|
|
Производительность
|
|
Коммутационная матрица
|
• 128 Гбит/с
|
|
Скорость перенаправления 64-байтных пакетов
|
• 95,24 Mpps
|
|
Таблица MAC-адресов
|
• 16K записей
|
|
Объем оперативной памяти
|
• 256 Мб DDR3
|
|
Буфер пакетов
|
• 1,5 Мб
|
|
Flash-память
|
• 32 Мб
|
| Jumbo-фрейм |
• 9216 байт |
|
Программное обеспечение
|
|
Стандарты и функции
|
• IEEE 802.3 10Base-T Ethernet (медная витая пара)
• IEEE 802.3u 100Base-TX Fast Ethernet (медная витая пара)
• IEEE 802.3ab 1000Base-T Gigabit Ethernet (медная витая пара)
• IEEE 802.3az
• Автосогласование
• Управление потоком IEEE 802.3x
• IEEE802.3ae 10 Gigabit Ethernet
|
|
Функции уровня 2
|
• Таблица MAC-адресов: 16K записей
• Spanning Tree Protocol
• 802.1D STP
• 802.1w RSTP
• 802.1s MSTP
• Фильтрация BPDU
• Root restriction
• Функция обнаружения петель Loopback detection
• Зеркалирование портов
• Поддержка 1 группы зеркалирования
• Режимы: One-to-One, Many-to-One, Flow-based (ACL) для входящего трафика
• L2 Protocol Tunneling (L2PT)
• Link aggregation
• Совместимость с 802.3ad
• Макс. 8 групп, 8 групп на устройство
• ERPS
• RSPAN
• sFlow
• Хранение двух образов программного обеспечения (dualimage)
|
|
Многоадресная рассылка уровня 2
|
• IGMP Snooping
- GMP v1/v2 snooping, v3 awareness
- Фильтрация/аутентификация IGMP
- Поддержка 512 групп
- IGMP snooping fast leave на основе VLAN/узла
- Report suppression
- IGMP Querier
• MLD snooping
- MLD v1, MLD v2 awareness
- Поддержка 512 групп
• IGMP Proxy
|
|
VLAN
|
• 802.1Q tagged VLAN
• Группы VLAN:
• Макс. 4094 групп
• VLAN на основе порта
• GVRP
• Asymmetric VLAN
• Макс. 256 динамических VLAN
• 802.1v protocol VLAN
• VLAN trunking
• VLAN на основе MAC-адреса
• Double VLAN (Q-in-Q)
- Q-in-Q на основе порта
- Q-in-Q Selective
• VLAN Translation
• ISM VLAN
|
|
Функции уровня 3
|
• Макс. 256 записей ARP
• Поддержка 255 статических записей ARP
• Поддержка Gratuitous ARP
• Количество IP интерфейсов: 4
• Маршрут по умолчанию
• Статическая маршрутизация:
- Поддержка 60 статических маршрутов IPv4
- Поддержка 30 статических маршрутов IPv6
|
|
Качество обслуживания (QoS)
|
• CoS на основе:
• Порта коммутатора
• Очередей приоритетов 802.1p
• VLAN ID
• MAC-адреса
• IPv4/IPv6-адреса
• DSCP
• TOS
• Типа протокола
• TCP/UDP-порта
• Класса IPv6-трафика
• Управление полосой пропускания:
• На основе порта (входящее, с шагом до 64 Кбит/с)
• На основе потока (входящее, с шагом до 64 Кбит/с)
• Для выходной очереди (с шагом до 64 Кбит/с)
• Обработка очередей:
• Strict Priority
• Weighted Round Robin (WRR)
• 8 выходных очередей
|
|
Списки управления доступом (ACL)
|
• ACL на основе:
- Порта коммутатора
- Очередей приоритетов 802.1p
- VLAN ID
- MAC-адреса
- Ether type
- TOS
- IPv4/v6-адреса
- DSCP
- Типа протокола
- Номера TCP/UDP-порта для IPv4/IPv6
- ICMP
- Класса IPv6-трафика
- На основе содержимого пакета
• До 768 правил доступа для входящего трафика
• Действие ACL (разрешить/запретить/зеркалирование)
• ACL по расписанию
• Статистика ACL
• Фильтрация интерфейса CPU
|
|
AAA
|
• 802.1X
• Управление доступом на основе узла
• Управление доступом на основе порта
• Guest VLAN
• Ведение учетных записей RADIUS/TACACS+
• RADIUS/TACACS+ accounting
• 4 уровня учетной записи пользователя
|
|
Безопасность
|
• SSH v2
• SSL v1/2/3
• Port Security (поддержка до 64 MAC-адресов на порт)
• Обнаружение проблем, связанных с совпадением сетевых адресов
• Привязка IP-MAC-Port Binding (IMPB) (IPv4/IPv6)
- ND Snooping
- Проверка пакетов IP (Ipv4/IPv6)
- DHCP Snooping (IPv4/IPv6)
• Защита от широковещательного/многоадресного/одноадресного шторма
• D-Link Safeguard Engine
• DHCP Server Screening (IPv4/IPv6)
• RA Screening (IPv6)
• Фильтрация DHCP-клиентов
• Предотвращение ARP Spoofing
• Защита от атак BPDU
• Предотвращение атак DoS
• Сегментация трафика
|
|
OAM
|
• 802.3ah Ethernet Link OAM (EFM)
• Поддержка 802.3ah link layer remote loopback and discovery (Системный журнал и SNMP)
• 802.3ah D-Link extension: D-link Unidirectional Link Detection (DULD), (Системный журнал и SNMP)
• Диагностика кабеля
• Функция цифрового контроля параметров трансивера DDM (Digital Diagnosics Monitoring)
• 802.1ag CFM2
|
|
Управление
|
• Web-интерфейс (поддержка IPv4/IPv6)
• Интерфейс командной строки (CLI)
• Telnet-сервер/клиент (поддержка IPv4/IPv6)
• TFTP-клиент (поддержка IPv4/IPv6)
• Регистрация команд
• SNMP v1/v2c/v3
• SNMP Traps
• Системный журнал
• RMON v1
• RMON v2
• LLDP
• BootP/DHCP-клиент
• Автоматическая настройка DHCP
• Конфигурационный файл в текстовом формате
• Trusted host
• DHCP relay (IPv4/IPv6)
• DHCP relay agent/local relay
• DHCP relay option 12, 37, 38
• DHCP relay option 82
• Добавление тега PPPoE Circuit-ID
• Trap/alarm/log severity control
• Мониторинг CPU
• SNTP
• LLDP
• Команды отладки
• Восстановление пароля
• Шифрование пароля
• До 14 одновременных сессий telnet/ssh/console
• FTP-клиент (поддержка IPv4/IPv6)
|
|
MIB
|
• RFC1213 MIB II
• RFC1493 Bridge MIB
• RFC1907 SNMPv2 MIB
• RFC1757, 2819 RMON MIB
• RFC2021 RMONv2 MIB
• RFC1398, 1643, 1650, 2358, 2665 Ether-like MIB
• RFC2674,4363 802.1p MIB
• RFC 2233, 2863 IF MIB
• RFC 2618 RADIUS authentication client MIB
• RFC 2620 RADIUS accounting client MIB
• RFC 2925 ping & traceroute MIB
• Private MIB
• D-Link Zone Defense MIB
|
|
IETF
|
• RFC768 UDP
• RFC791 IP
• RFC792 ICMPv4
• RFC2463, 4443 ICMPv6
• RFC793 TCP
• RFC826 ARP
• RFC 2474, 3260 определение поля DS в заголовке IPv4 и IPv6
• RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP)
• RFC2571, RFC2572, RFC2573, RFC2574 SNMP
|
|
IPv6
|
• RFC1981 Path MTU Discovery
• RFC2460 IPv6
• RFC2461, 4861 Neighbor Discovery
• RFC2462, 4862 IPv6 Stateless Address Auto-configuration
• RFC2464 IPv6 Neighbor over Ethernet and definition
• RFC3513, 4291 IPv6 addressing architecture
• RFC2893, 4213 IPv4/IPv6 dual stack
|
|
Физические параметры
|
|
Размеры
|
• 440 мм x 210 мм x 44 мм
|
|
Вес
|
• 2,96 кг
|
|
Условия эксплуатации
|
|
Питание на входе
|
• 100-240 В переменного тока, 50-60 Гц
|
|
MTBF (часы)
|
• 243 237
|
|
Уровень шума
|
• 48,9 дБ
|
|
Тепловыделение
|
• 115,17 БТЕ/час
|
|
Макс. потребляемая мощность
|
• 33,4 Вт/16,7 Вт (в режиме ожидания)
|
|
Система вентиляции
|
• 2 вентилятора Smart
|
|
Температура
|
• Рабочая: от -5 до 50 °C
• Хранения: от -20 до 70 °C
|
|
Влажность
|
• При эксплуатации: от 0% до 95% без конденсата
• При хранении: от 0% до 95% без конденсата
|
|
Комплект поставки
|
|
• Коммутатор DGS-1210-28XS/ME
• 2 крепежных кронштейна для установки в 19-дюймовую стойку
• Набор из винтов (8 шт.) и резиновых ножек (4 шт.)
• Краткое руководство по установке
• Установочный CD-диск
• Наклейка с серийным номером
|
|
Прочее
|
|
EMI
|
• CE
|
|
Безопасность
|
• CB
• LVD
|
Гарантия 24 мес.
